WSV

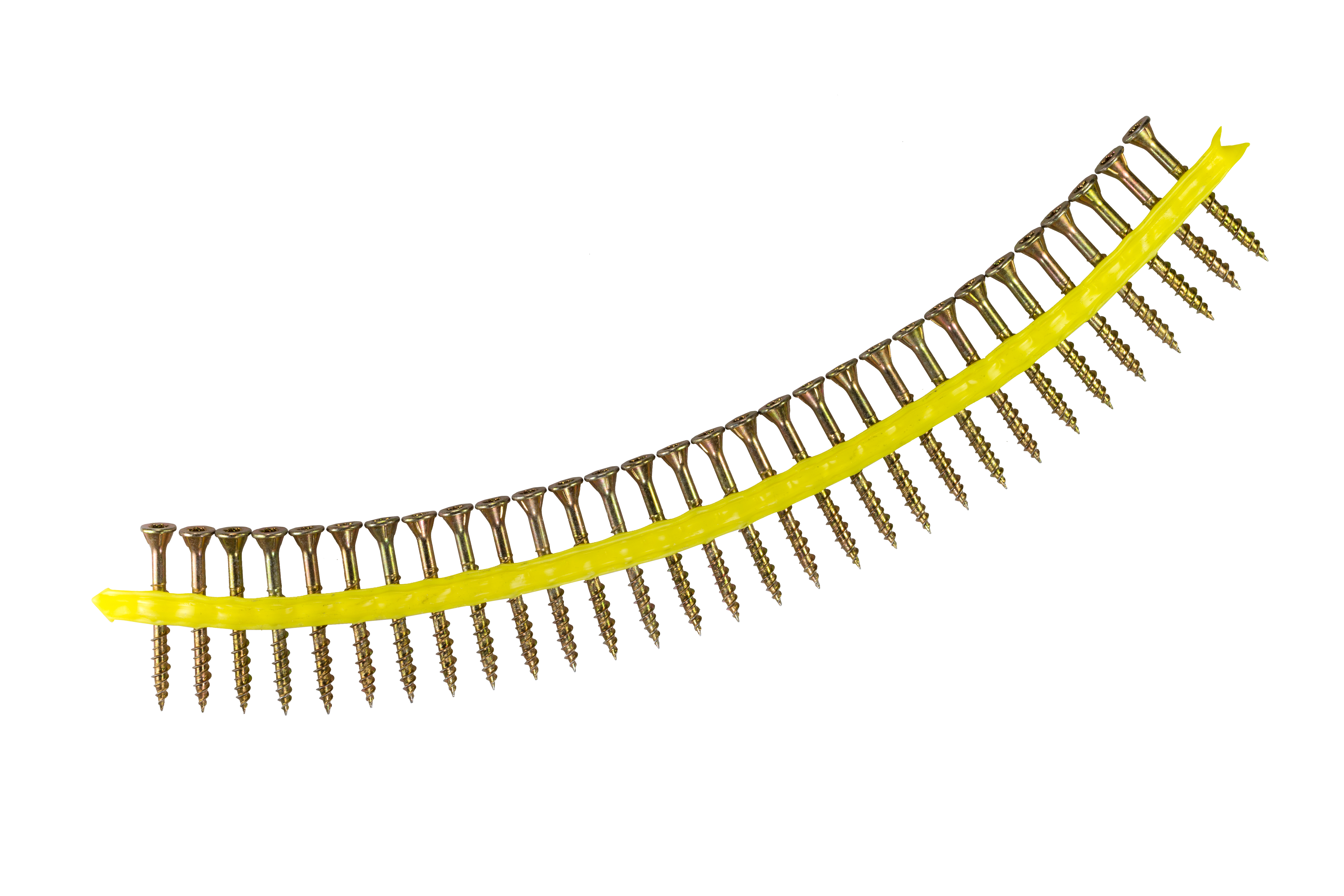

Wkręty na taśmie do drewna

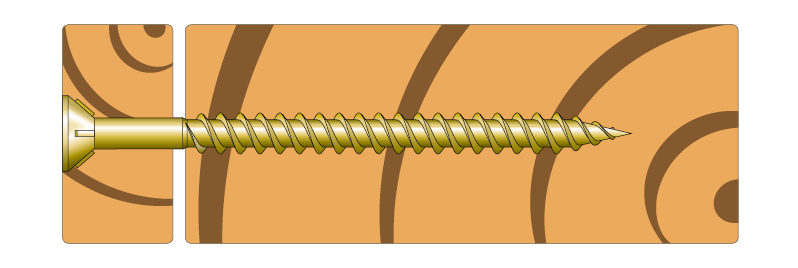

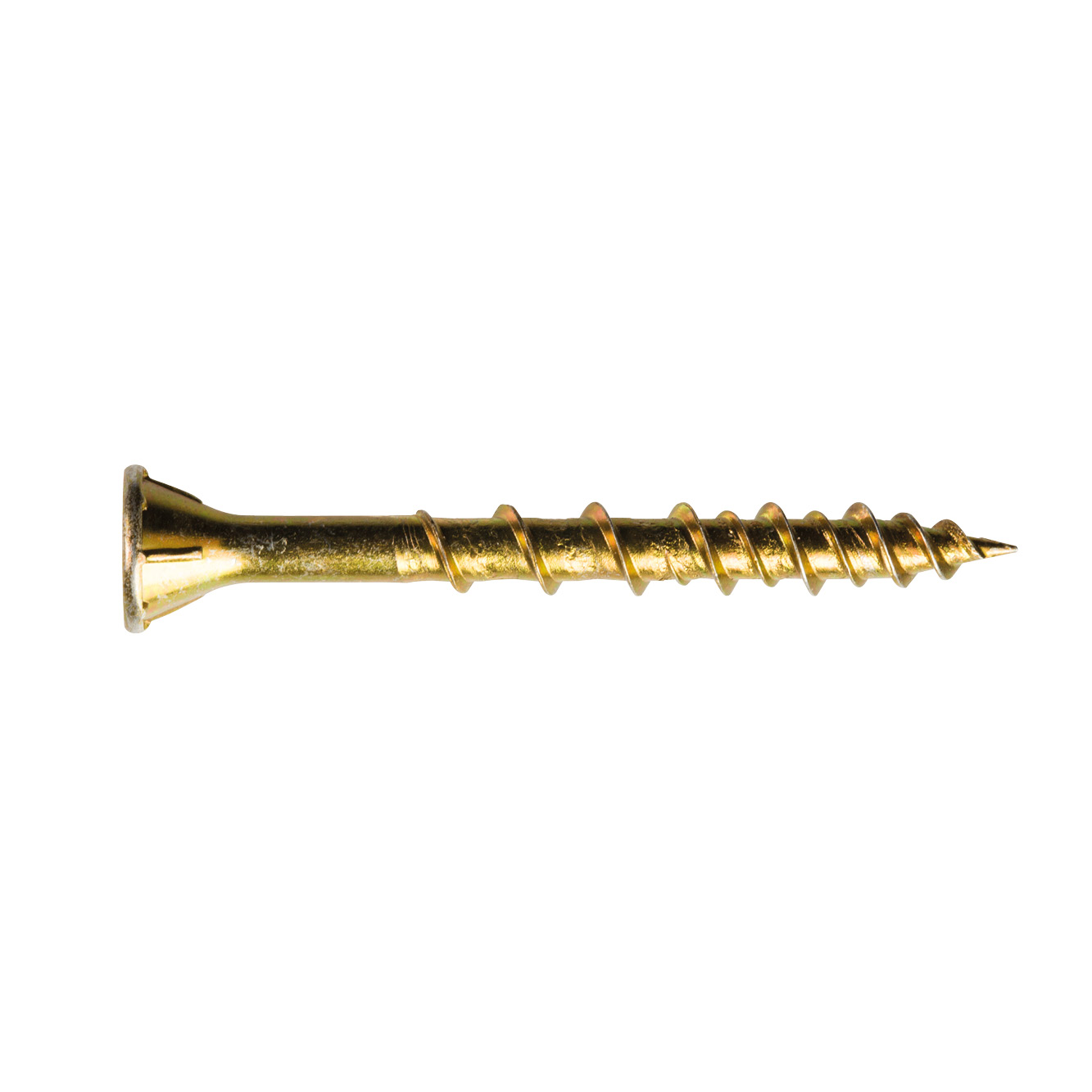

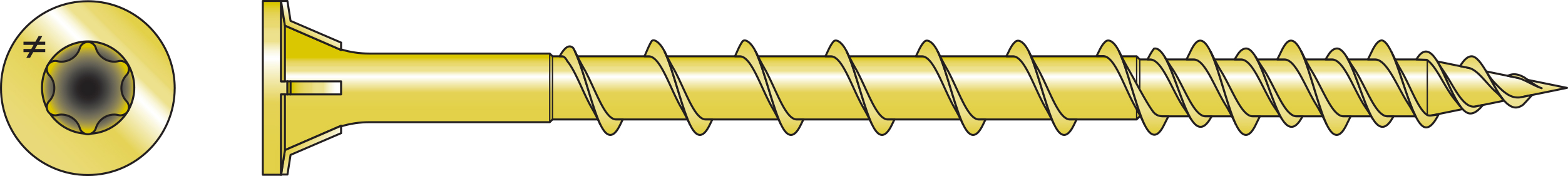

Wkręty WSV Quik Drive to stalowe wkręty z podwójnym gwintem i łbie stożkowym. Wkręty WSV do montażu płyt OSB do drewnianych konstrukcjach nośnych. Umieszczone żebra tnące w dolnej części główki wkręta ułatwiają właściwe zagłębienie wkręta.

Oznaczenie CE

Nowość

Klasa użytkowania 2
EPD

Cynkowane galwanicznie na żółto

Środowisko wewnętrzne
WSV_SSTBP_homepage_DK_da
Szczegóły produktu
Właściwości
Materiał
- Stal ocynkowana, żółta powłoka galwaniczna
Zalety
- Specjalny ostry gwint
- Wkręcanie bez wstępne nawiercania
- Stabilne i trwałe połączenie
- Podwójny gwint
- Żebra tnące
- Prosty i szybki montaż
Zastosowanie
Połączenie
- Drewno lite
- Drewno kompozytowe
- Drewno warstwowe
- Rama drewniana
Zastosowanie

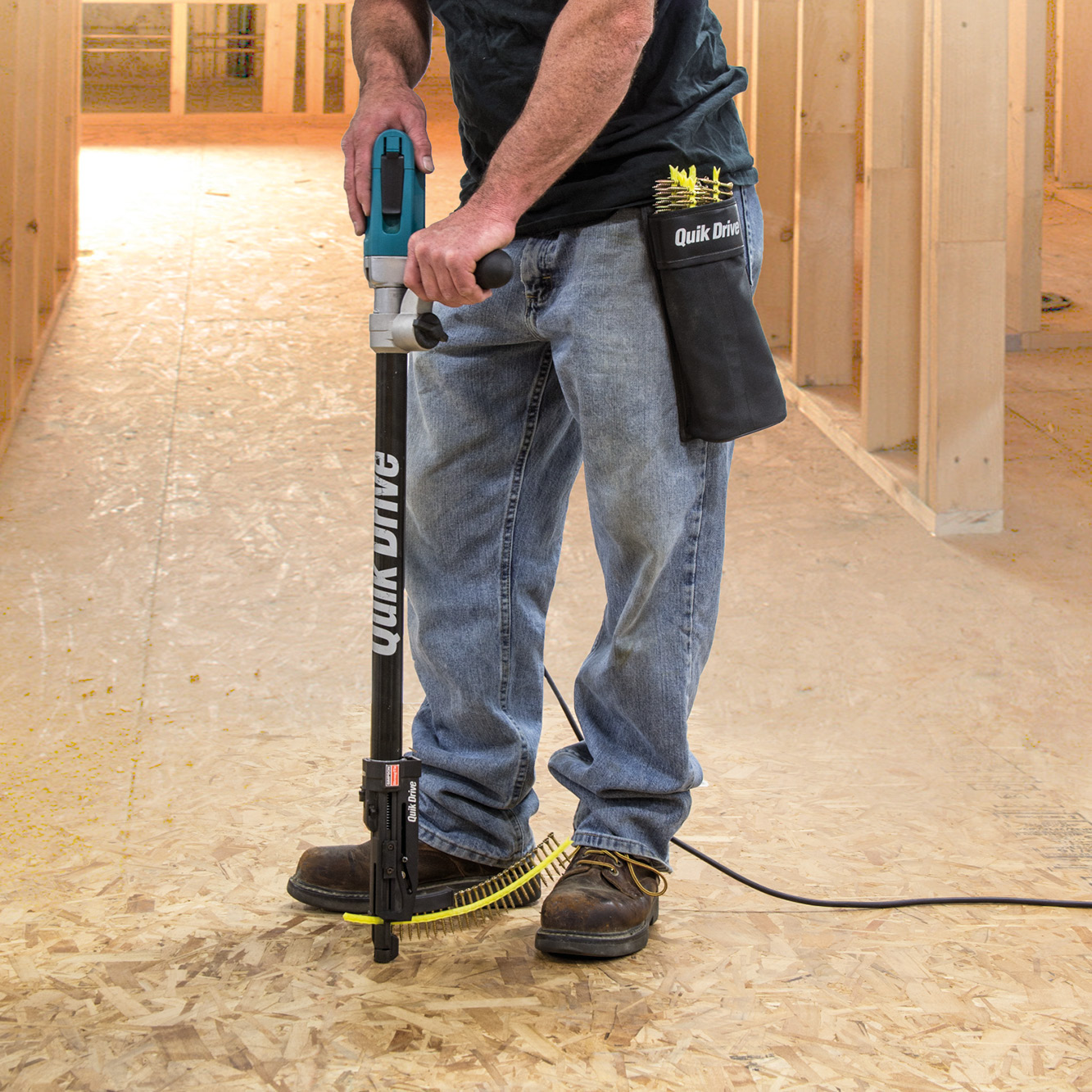

- Łączenie elementów drewnianych tj. podłogi drewniane mocowanej do drewnianej ramy, łączenie wiązarów itp.
Dane techniczne

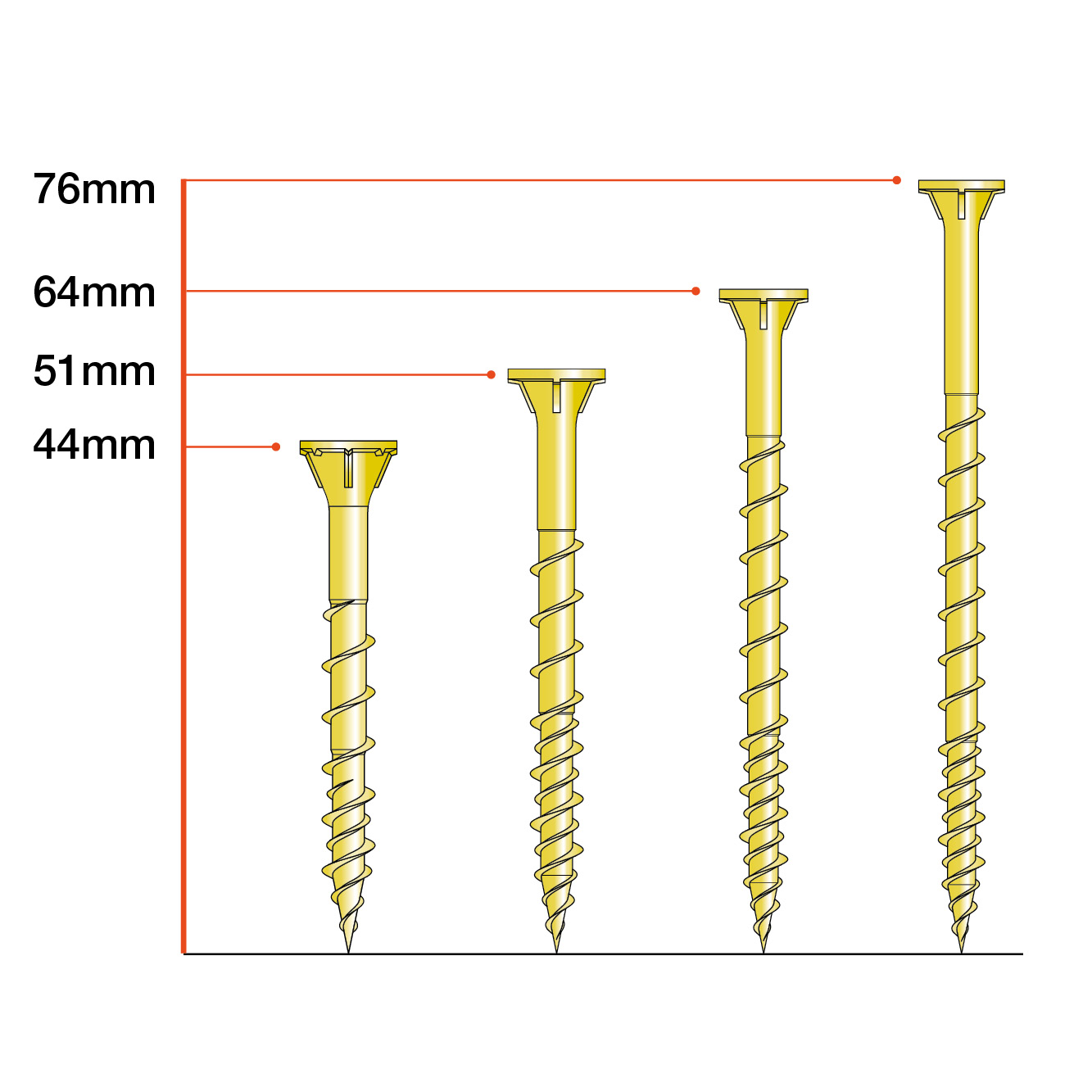

Wymiary
| Numer referencyjny | Wymiary łącznika | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | QD information | |||||||

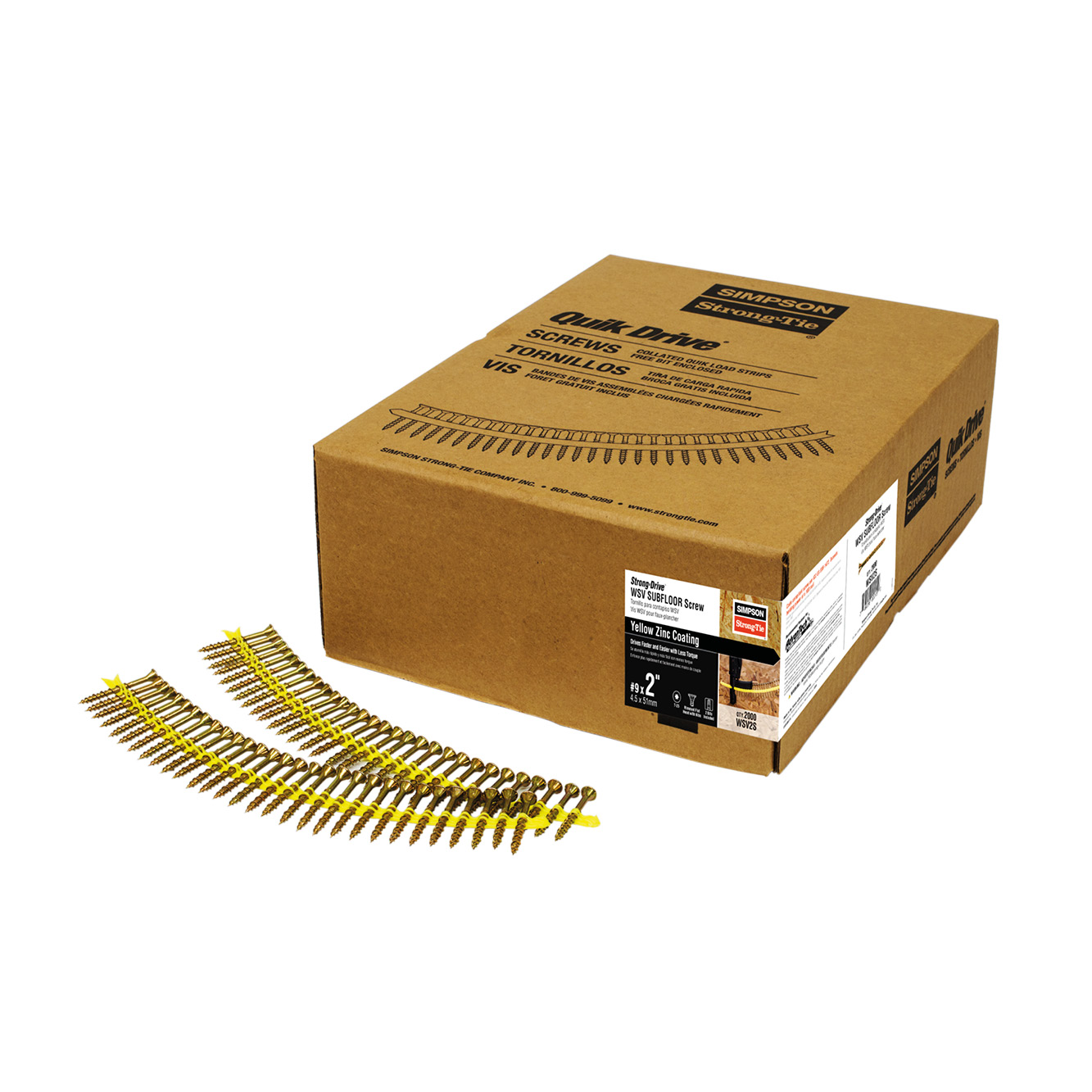

| Ilość w kartonie | Waga[kg] | Długość[mm] | Średnica[mm] | Szer. główki[mm] | lg[mm] | Ilość na taśmie | Zalecane obroty[U/Min.] | Nasadka podająca | |
| WSV44E | 2000.0 | 0.004 | 44 | 4.6 | 8.5 | 31 | 30.0 | 2500-4500 | QDPRO64E / QDPRO76SKE |
| WSV51E | 2000.0 | 0.004 | 51 | 4.6 | 8.5 | 37 | 30.0 | 2500-4500 | QDPRO64E / QDPRO76SKE |
| WSV64E | 1500.0 | 0.005 | 64 | 4.6 | 8.5 | 50 | 30.0 | 2500 | QDPRO64E / QDPRO76SKE |
| WSV76E | 1000.0 | - | 76 | 4.6 | 8.5 | 55 | 30.0 | 2500 | QDPRO76SKE / QD76KE |
Właściwości charakterystyczne
| Numer referencyjny | Screw Parameters | |||||
|---|---|---|---|---|---|---|
| Właściwości charakterystyczne produktu | ||||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | Charakterystyczna wytrzymałość na skręcanie[Nm] | Współczynnik oporu wkręcania | |
| WSV44E | 3.5 | 14.7 | 31.3 | 8.2 | 5.9 | ≥ 1,5 |
| WSV51E | 3.5 | 14.7 | 31.3 | 8.2 | 5.9 | ≥ 1,5 |
| WSV64E | 3.5 | 14.7 | 31.3 | 8.2 | 5.9 | ≥ 1,5 |
| WSV76E | 3.5 | 14.7 | 31.3 | 8.2 | 5.9 | ≥ 1,5 |
Aprobaty i Deklaracje
Environmental Product Declarations (EPD)
Biblioteka CAD i BIM
2D
WSV44E
-
-
-
-
WSV51E
-
-
-
-
WSV64E
-
-
-
-
3D
WSV44E
-
-
-
-
-
WSV51E
-
-
-
-
-
WSV64E
-
-
-
-
-
