SSF

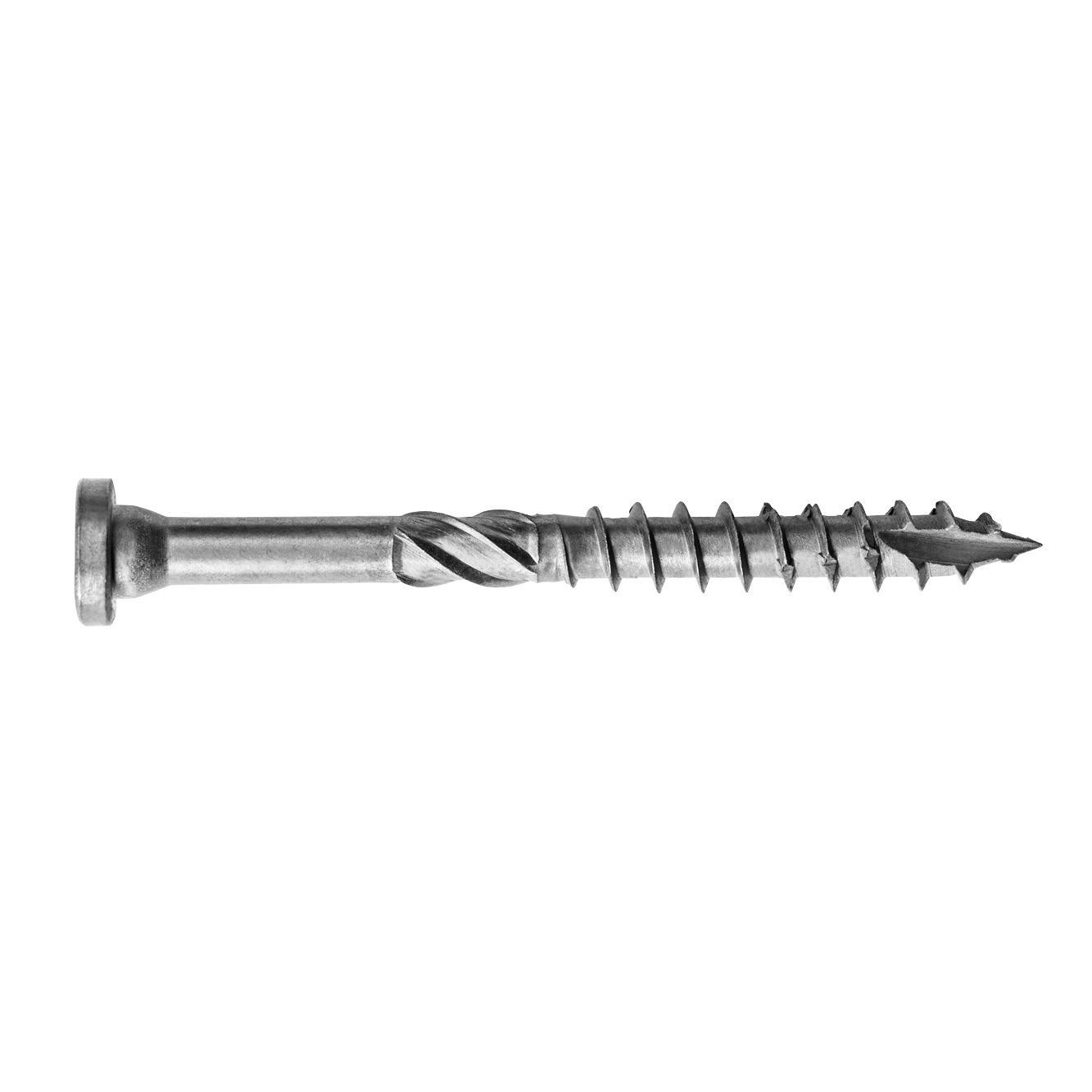

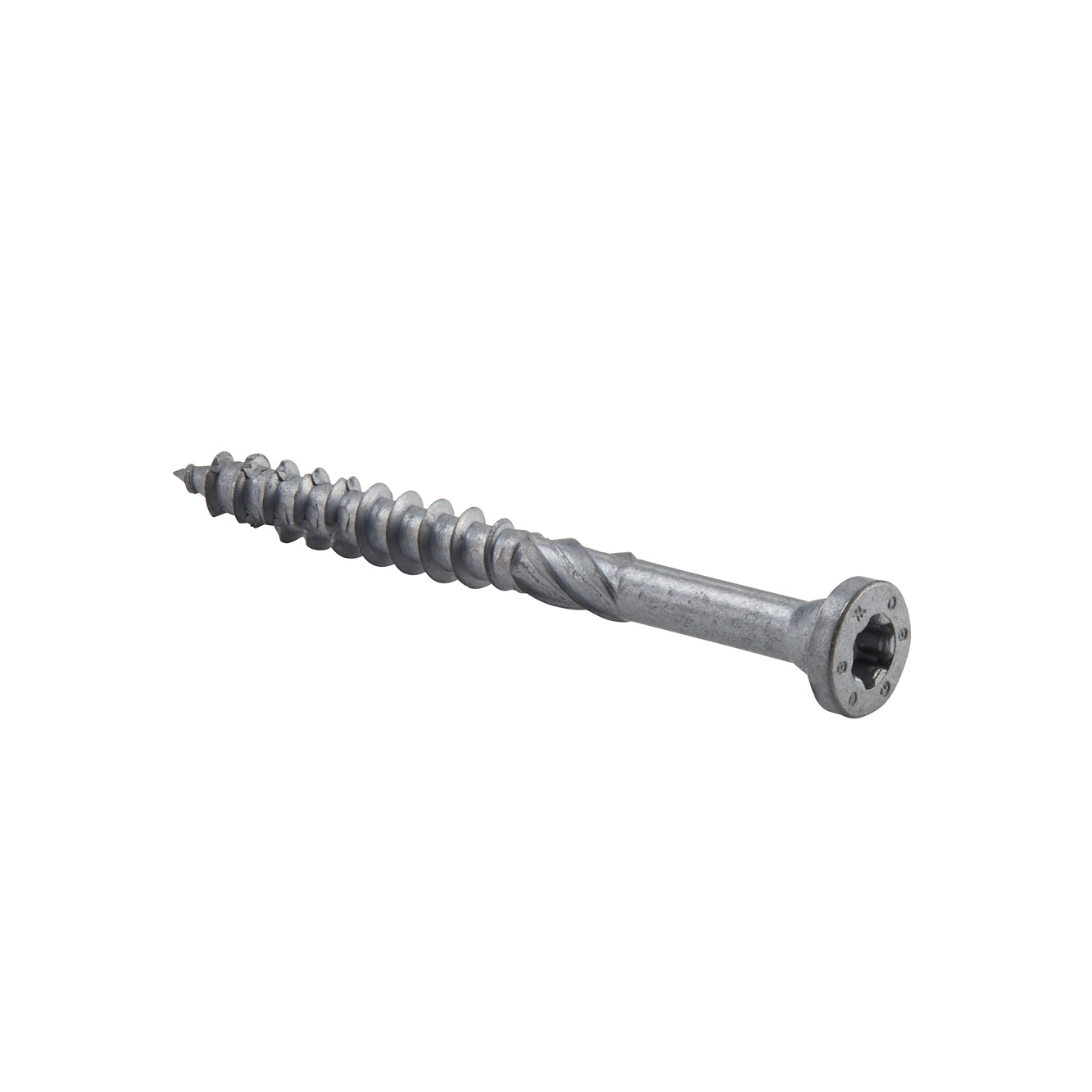

Wkręty konstrukcyjne z łbem płaskim

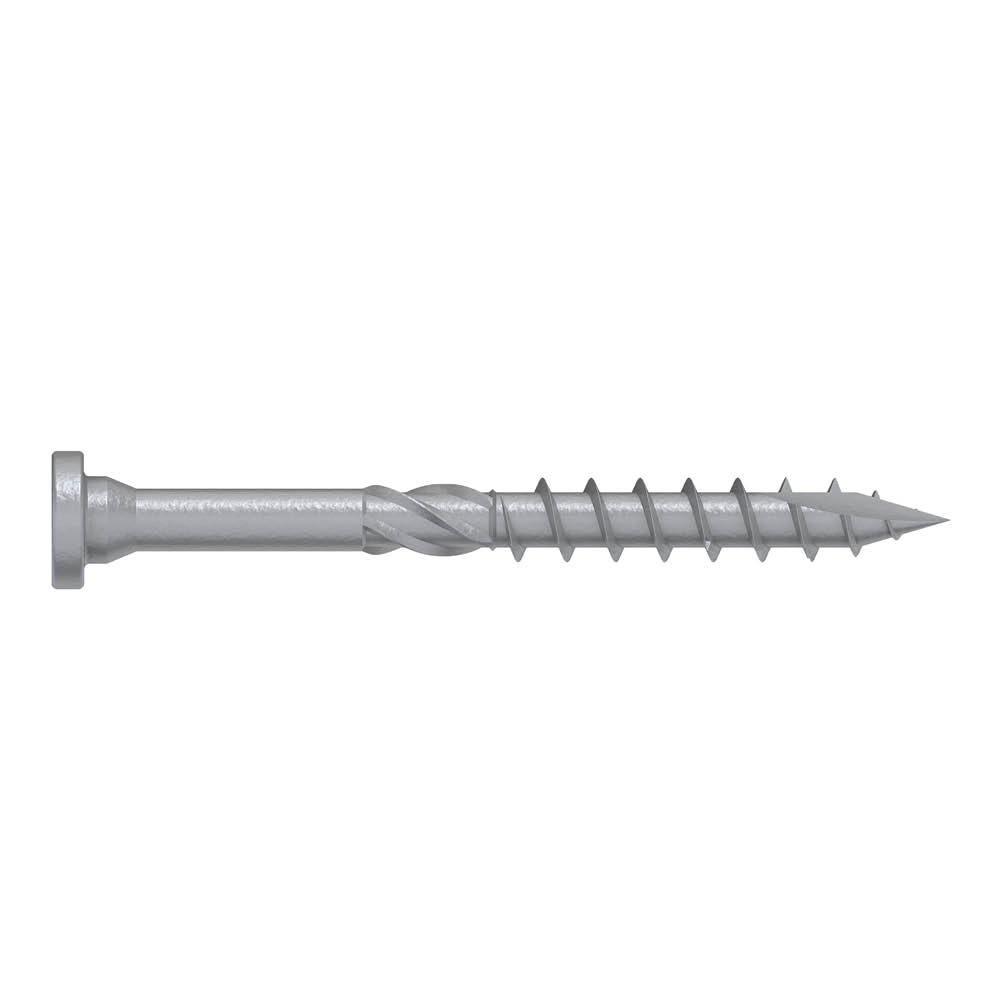

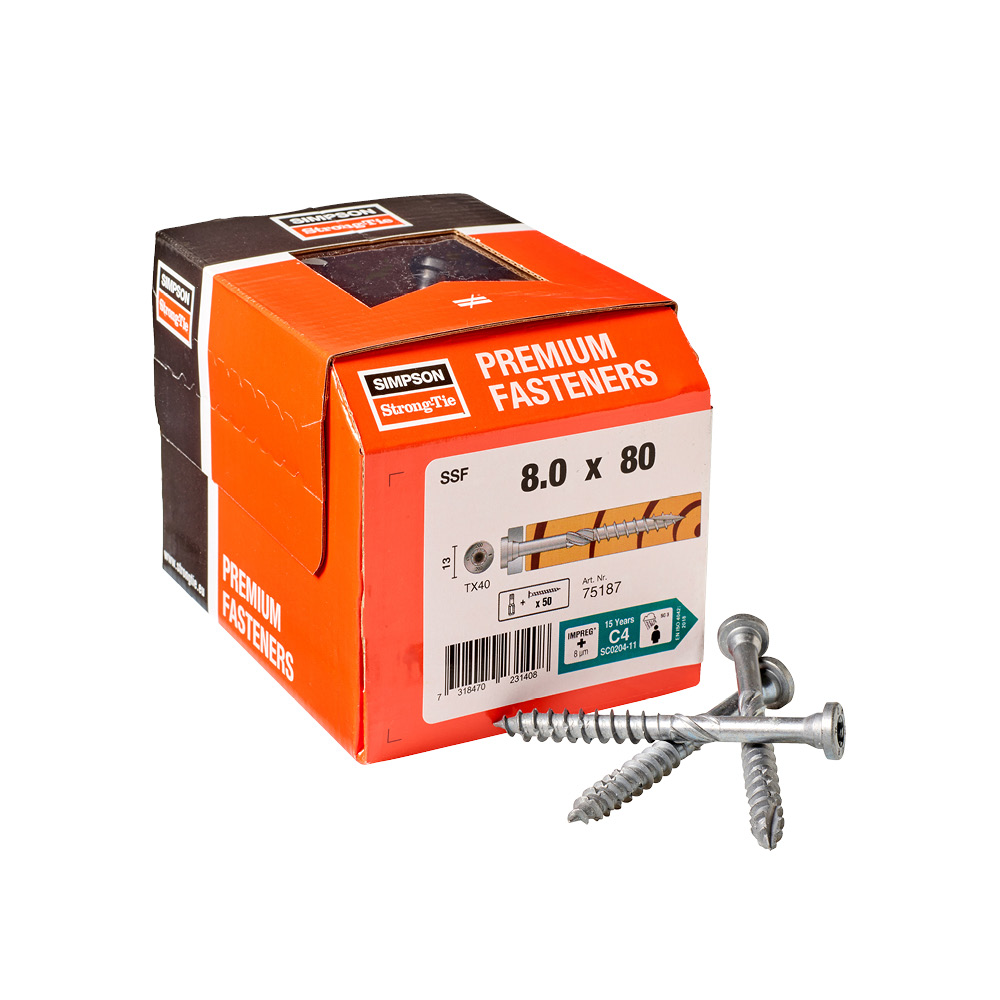

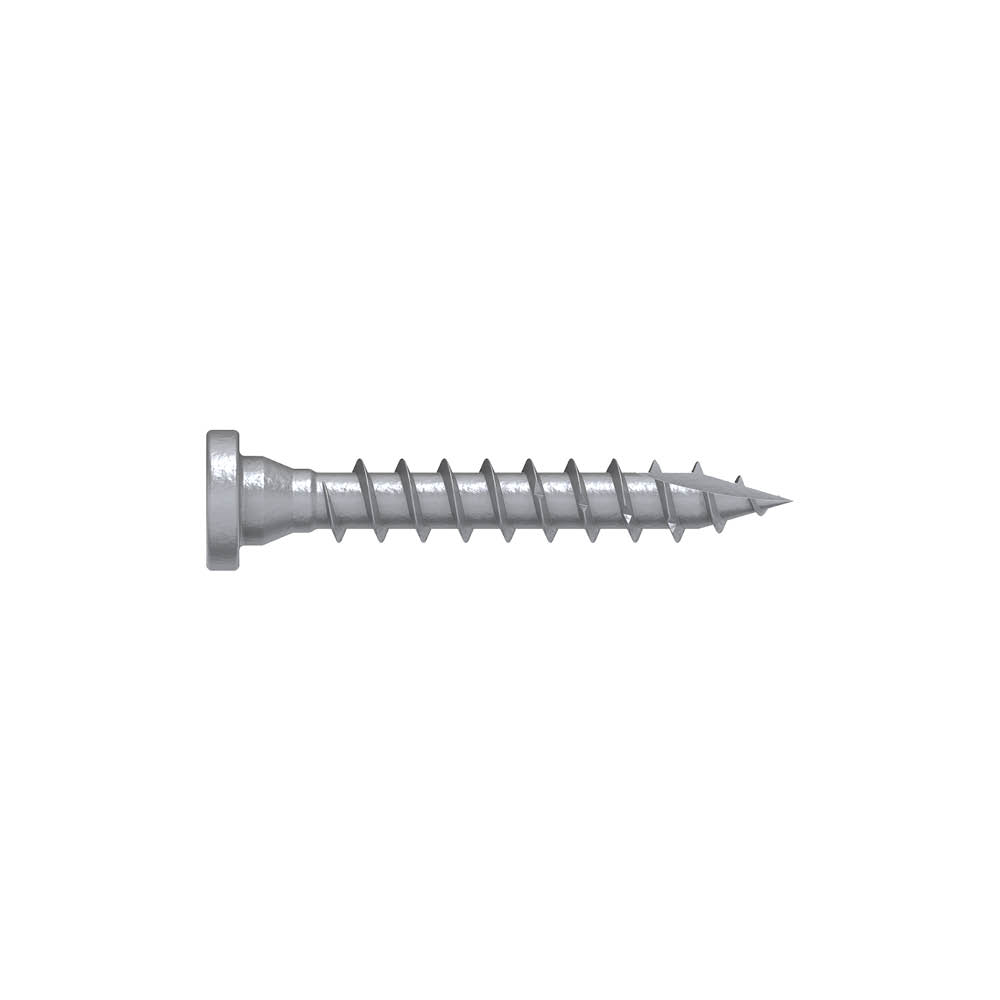

Specjalne wkręty konstrukcyjne do drewna z pełnym lub częściowym gwintem oraz płaską główką i gniazdem gwiazdkowym TX. Łączniki zostały zabezpieczone specjalną warstwą ochronną Impreg+, która zapewnia bardzo dobrą odporność na korozję i pozwala stosować je na zewnątrz. Warstwa ochronna Impreg+ zapewnia niskie ryzyko korozji galwanicznej w połączeniu z aluminium lub stal nierdzewną.
Oznaczenie CE
ETA
Impreg® +
Środowisko zewnętrzne
Solid Wood
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary

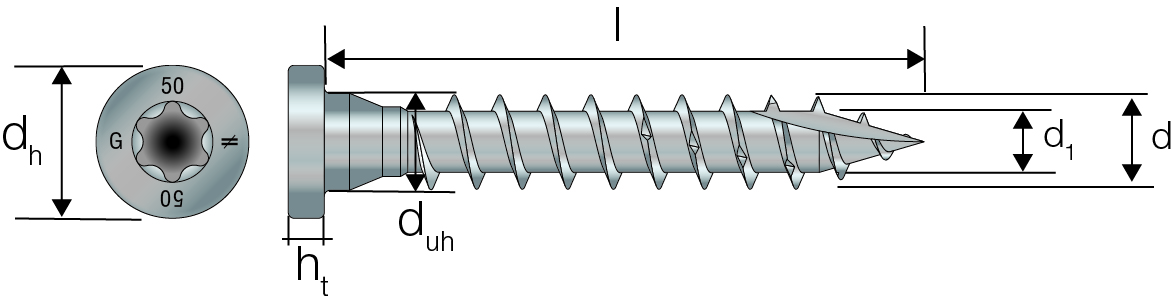

Wymiary produktu
| Referencje | Kod | DB nr. | NOBB nr. | Wymiary łącznika [mm] | Qty/box | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | bit | Thread | |||||
| SSF8,0X40 | 75185 | 2054545 | 55520742 | 8 | 40 | 13 | 3 | 8.2 | 5.1 | 32 | T-40 | FT | 50 |
| SSF8,0X60 | 75186 | 2054546 | 55520757 | 8 | 60 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 | PT | 50 |
| SSF8,0X80 | 75187 | 2054547 | 55520761 | 8 | 80 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 | PTM | 50 |
| SSF10,0X40 | 75188 | 2054548 | 55520776 | 10 | 40 | 15 | 3 | 10.2 | 6.2 | 32 | T-40 | FT | 50 |
| SSF10,0X60 | 75189 | 2054549 | 55520780 | 10 | 60 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 | PT | 50 |
| SSF10,0X80 | 75190 | 2054550 | 55520795 | 10 | 80 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 | PTM | 50 |
Array

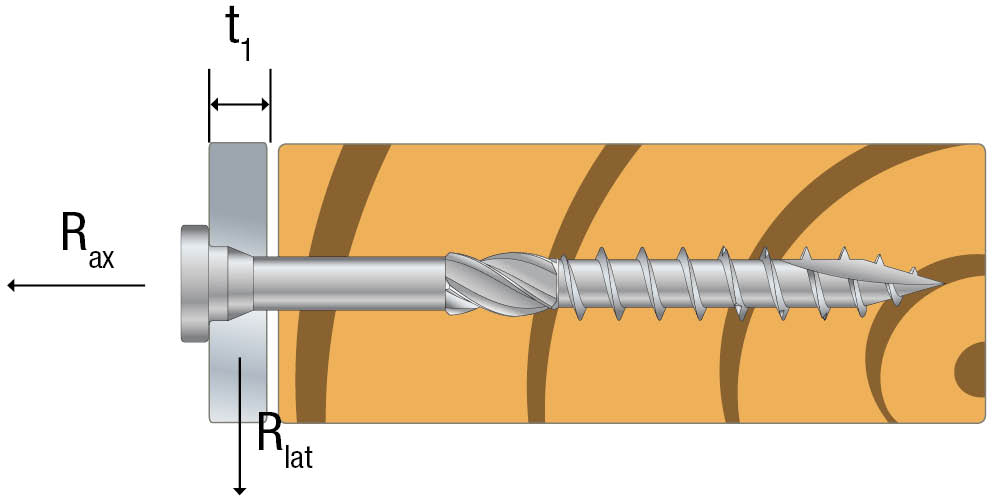

Właściwości charakterystyczne produktu
| Referencje | Właściwości charakterystyczne produktu | ||||
|---|---|---|---|---|---|
| Charakterystyczny moment uplastycznienia - My,k [My.k] [Nm] | Charakterystyczna wytrzymałość na wyrywanie - fax,k,90° [fax.k.90°] [N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba - fhead,k [fhead.k] [N/mm²] | Charakterystyczna wytrzymałość na rozciąganie - ftens,k [ftens.k] [kN] | Współczynnik oporu wkręcania | |
| SSF8,0X40 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8,0X60 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8,0X80 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF10,0X40 | - | - | - | - | - |
| SSF10,0X60 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
| SSF10,0X80 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
Nośność wkrętów policzysz w Solid Wood
