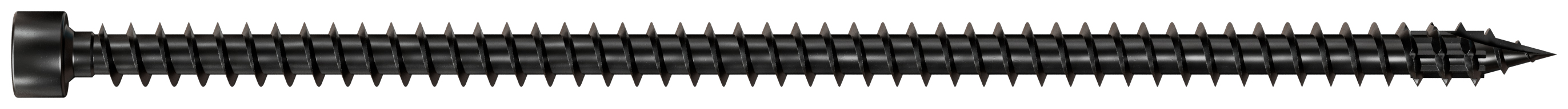

SDCFC

Wkręty konstrukcyjne pełnogwintowe

Nowo przeprojektowany wkręt Solid‑Drive^® SDCFC to wytrzymały łącznik konstrukcyjny przeznaczony do wymagających zastosowań, w których występują elementy o dużych przekrojach, takie jak komponenty w konstrukcjach z drewna masywnego. Pełny gwint na całej długości trzpienia zapewnia wysoką odporność na wyrywanie, a kompaktowa główka cylindryczna umożliwia estetyczne
wykończenie — zarówno pozostawione na widoku, jak i ukryte po zagłębieniu.

Karta techniczna

Oznaczenie CE

ETA

Nowość

Środowisko wewnętrzne

Klasa użytkowania 2

Malowane na czarno

EPD

Szczegóły produktu

Właściwości

Materiał

Hartowana stal węglowa
E-Coat^TM

Zastosowanie

Zalety

Kompaktowa cylindryczna główka ułatwia ukrycie łącznika, zapewniając estetyczne wykończenie
SawTooth^® szybkie wkręcanie bez wstępnego nawiercania
Zintegrowany gwint asymetryczny
Powłoka E-Coat^TM tworzy trwałą niemetaliczną odporną na korozję barierę w zastosowaniach wewnętrznych i zewnętrznych

Obszar zastosowań

Drewno lite, drewno klejone, CLT, płyty drewnopochodne
Wstępnie nawiercona płyta stalowa
Wzmocnienie drewna

Dane techniczne

Wymiary produktu

Numer referencyjny	Wymiary łącznika[mm]
	Kod produktu	Other		Wymiary złącza[mm]
	Kod produktu	Ilość w opk.	Waga[kg]	d[mm]	Długość[mm]	Thread Length[mm]	dh[mm]	d1[mm]	Bit[mm]
SDCFC8X120	78446	50.0	0.033	8	120	110	10.2	5.2	T-40
SDCFC8X160	78447	50.0	0.038	8	160	150	10.2	5.2	T-40
SDCFC8X200	78448	50.0	0.053	8	200	190	10.2	5.2	T-40
SDCFC8X240	78449	50.0	0.063	8	240	230	10.2	5.2	T-40
SDCFC8X280	78450	30.0	0.074	8	280	270	10.2	5.2	T-40
SDCFC8X330	78451	30.0	0.086	8	330	320	10.2	5.2	T-40
SDCFC8X350	78452	30.0	0.091	8	350	340	10.2	5.2	T-40
SDCFC10X240	78456	25.0	0.091	10	240	228	13.4	6.2	T-50
SDCFC10X300	78457	25.0	0.112	10	300	288	13.4	6.2	T-50
SDCFC10X380	78458	25.0	0.137	10	380	368	13.4	6.2	T-50
SDCFC10X500	78459	25.0	0.157	10	500	476	13.4	6.2	T-50
SDCFC10X600	78460	15.0	0.193	10	600	576	13.4	6.2	T-50
SDCFC10X800	78461	15.0	0.263	10	800	776	13.4	6.2	T-50
SDCFC10X1000	78462	15.0	0.313	10	1000	976	13.4	6.2	T-50

Właściwości charakterystyczne produktu

Numer referencyjny	Screw Parameters
	Właściwości charakterystyczne produktu
	Charakterystyczny moment uplastycznienia[Nm]	Charakterystyczna wytrzymałość na wyrywanie[N/mm²]	Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²]	Charakterystyczna wytrzymałość na rozciąganie[kN]	Charakterystyczna wytrzymałość na skręcanie[Nm]
SDCFC8X120	21.9	13.4	9.4	21.7	25
SDCFC8X160	21.9	13.4	9.4	21.7	25
SDCFC8X200	21.9	13.4	9.4	21.7	25
SDCFC8X240	21.9	13.4	9.4	21.7	25
SDCFC8X280	21.9	13.4	9.4	21.7	25
SDCFC8X330	21.9	13.4	9.4	21.7	25
SDCFC8X350	21.9	13.4	9.4	21.7	25
SDCFC10X240	37.9	13	9.4	32.9	46
SDCFC10X300	37.9	13	9.4	32.9	46
SDCFC10X380	37.9	13	9.4	32.9	46
SDCFC10X500	37.9	13	9.4	32.9	46
SDCFC10X600	37.9	13	9.4	32.9	46
SDCFC10X800	37.9	13	9.4	32.9	46
SDCFC10X1000	37.9	13	9.4	32.9	46

Instalacja

Odstępy i odległości od krawędzi – obciążenia ścinające

Numer referencyjny	Screw spacing
	Minimum distances - Shear loaded fastener[mm]
	Ścinanie równolegle (0°) do włókien						Ścinanie równolegle (90°) do włókien
	a1.0[mm]	a2.0[mm]	a3.t.0[mm]	a3.c.0[mm]	a4.t.0[mm]	a4.c.0[mm]	a1.90[mm]	a2.90[mm]	a3.t.90[mm]	a3.c.90[mm]	a4.t.90[mm]	a4.c.90[mm]
SDCFC8X120	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X160	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X200	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X240	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X280	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X330	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X350	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC10X240	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X300	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X380	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X500	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X600	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X800	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X1000	120	50	150	100	50	50	50	50	100	100	100	50

Odstępy i odległości od krawędzi – obciążenia wyciągające

Numer referencyjny	Screw spacing
	Minimum distances - Axialy loaded fastener[mm]
	a1[mm]	a2[mm]	a1.cg[mm]	a2.cg[mm]
SDCFC8X120	80	24	64	24
SDCFC8X160	80	24	64	24
SDCFC8X200	80	24	64	24
SDCFC8X240	80	24	64	24
SDCFC8X280	80	24	64	24
SDCFC8X330	80	24	64	24
SDCFC8X350	80	24	64	24
SDCFC10X240	100	30	80	30
SDCFC10X300	100	30	80	30
SDCFC10X380	100	30	80	30
SDCFC10X500	100	30	80	30
SDCFC10X600	100	30	80	30
SDCFC10X800	100	30	80	30
SDCFC10X1000	100	30	80	30

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e21-0670-02-s-2.pdf

Pokaż historię

2022-08-26

pl-dop-e21-0670.pdf

Europejska ocena techniczna (ETA)

eta-21-0670-2025-10-17.pdf

Pokaż historię

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Biblioteka CAD i BIM

Pakiety ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D uproszczone
IFC ZIP SAT ZIP SKP ZIP STL ZIP
