TTSFS
Wkręty do drewna stal nierdzewna A4

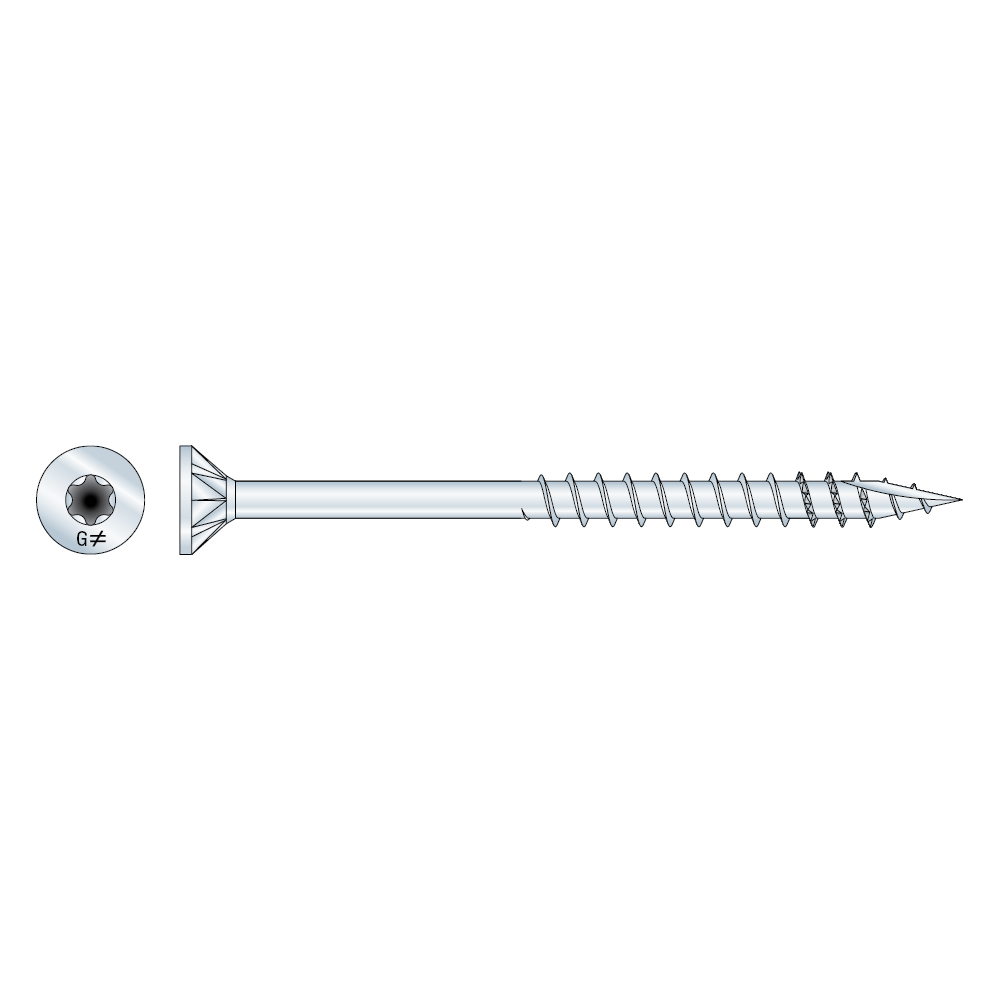

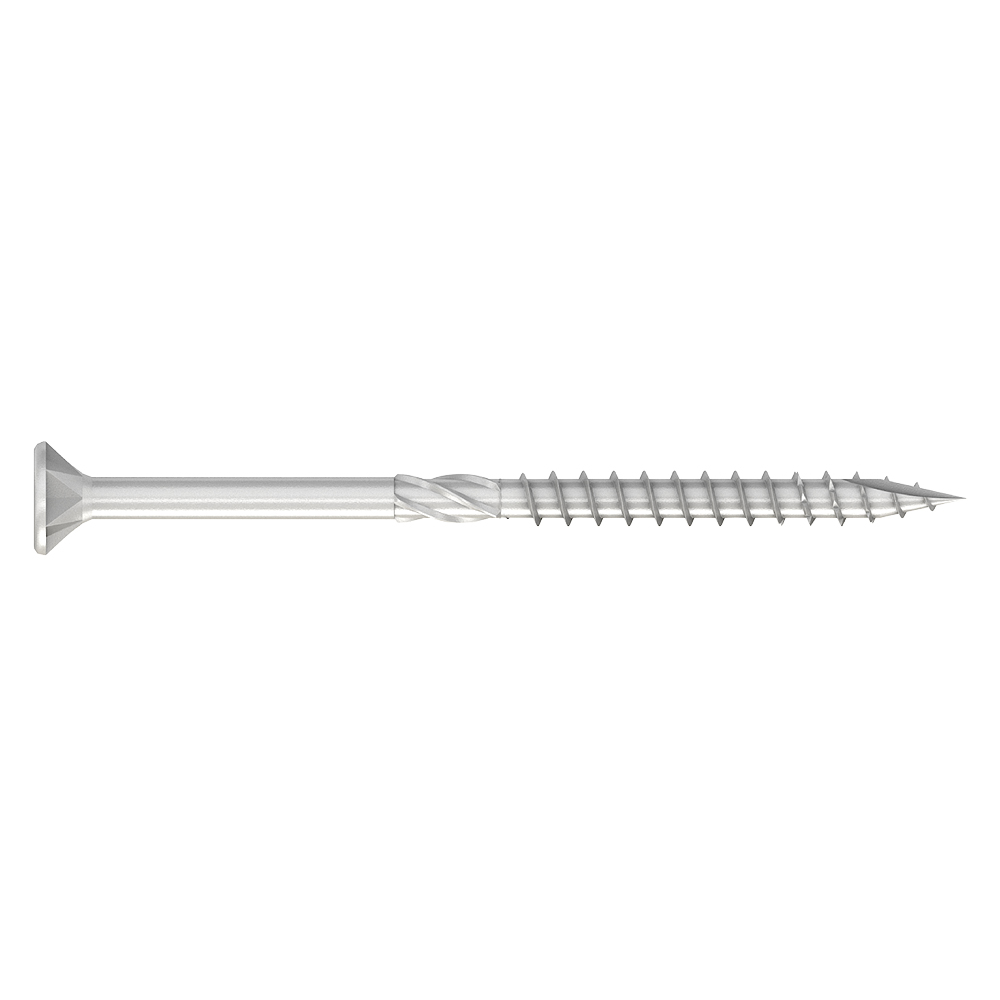

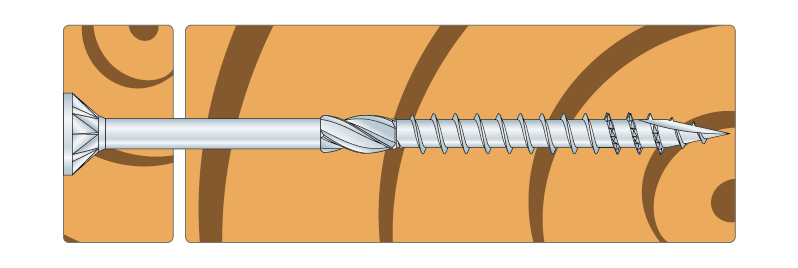

Wkręty stożkowe do łączenia elementów drewnianych na zewnątrz. Specjalny ostry i nacięty profil gwintu redukuje moment montażowy a dodatkowe nacięcie wzdłuż wkręta eliminuje rozwarstwianie się drewna. Żebra frezujące w dolnej części stożka ułatwiają właściwe zagłębienie wkręta.
- Można jest stosować na obszarach przemysłowych o dużej wilgotności i agresywnej atmosferze.

Oznaczenie CE

ETA

Klasa użytkowania 3

Środowisko agresywne
EPD

Stal nierdzewna A4

Fastener Designer
Dane techniczne
Wymiary złącza
| Numer referencyjny | Wymiary łącznika[mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Kod produktu | Other | Wymiary złącza[mm] | |||||||
| Waga[kg] | d[mm] | Długość[mm] | dh[mm] | d1[mm] | Thread Length[mm] | tfix[mm] | Bit[mm] | ||
| TTSFS5.0X60 | 74446 | 0.005 | 5 | 60 | 9.5 | 3.4 | 32 | 28 | T-25 |
| TTSFS5.0X70 | 74447 | 0.006 | 5 | 70 | 9.5 | 3.4 | 35 | 35 | T-25 |
| TTSFS5.0X80 | 74448 | 0.006 | 5 | 80 | 9.5 | 3.4 | 40 | 40 | T-25 |
| TTSFS5.0X90 | 74449 | 0.007 | 5 | 90 | 9.5 | 3.4 | 45 | 45 | T-25 |
| TTSFS5.0X100 | 74444 | 0.008 | 5 | 100 | 9.5 | 3.4 | 55 | 45 | T-25 |
| TTSFS5.0X120 | 74445 | 0.01 | 5 | 120 | 9.5 | 3.4 | 60 | 60 | T-25 |
| TTSFS6.0X70 | 74473 | 0.008 | 6 | 70 | 11.6 | 4 | 35 | 35 | T-30 |
| TTSFS6.0X80 | 74474 | 0.01 | 6 | 80 | 11.6 | 4 | 40 | 40 | T-30 |
| TTSFS6.0X90 | 74475 | 0.011 | 6 | 90 | 11.6 | 4 | 45 | 45 | T-30 |
| TTSFS6.0X100 | 74450 | 0.012 | 6 | 100 | 11.6 | 4 | 55 | 45 | T-30 |
| TTSFS6.0X120 | 74471 | 0.014 | 6 | 120 | 11.6 | 4 | 60 | 60 | T-30 |
| TTSFS6.0X140 | 74472 | 0.016 | 6 | 140 | 11.6 | 4 | 65 | 75 | T-30 |
Właściwości charakterystyczne produktu
| Numer referencyjny | Screw Parameters | |||
|---|---|---|---|---|
| Właściwości charakterystyczne produktu | ||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | |
| TTSFS5.0X60 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X70 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X80 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X90 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X100 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X120 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS6.0X70 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X80 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X90 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X100 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X120 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X140 | 8570 | 13.6 | 16.2 | 9.5 |
Nośność wkrętów policzysz w Fastener Designer
Aprobaty i Deklaracje
Deklaracja właściwości użytkowych (DoP)
Pokaż historię
Europejska ocena techniczna (ETA)
Pokaż historię
Environmental Product Declarations (EPD)
