TTZNFS
Wkręty do drewna Impreg® +

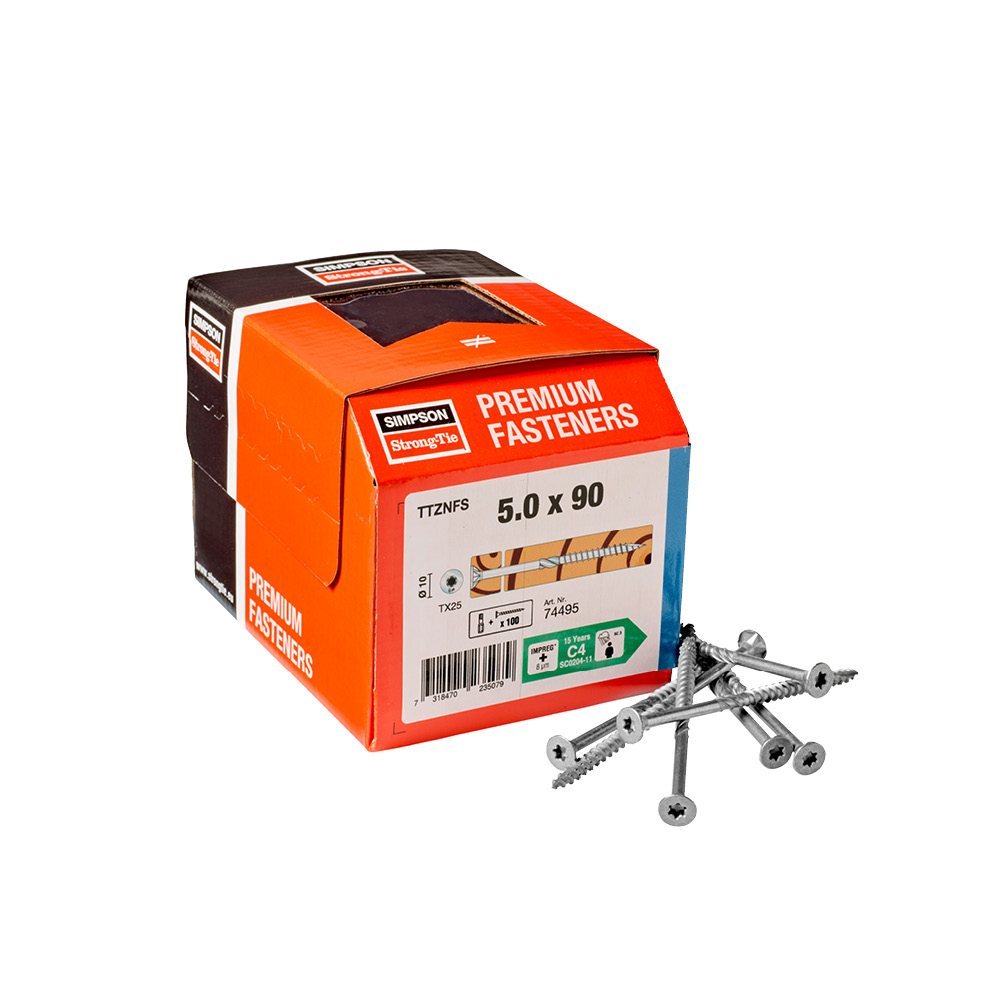

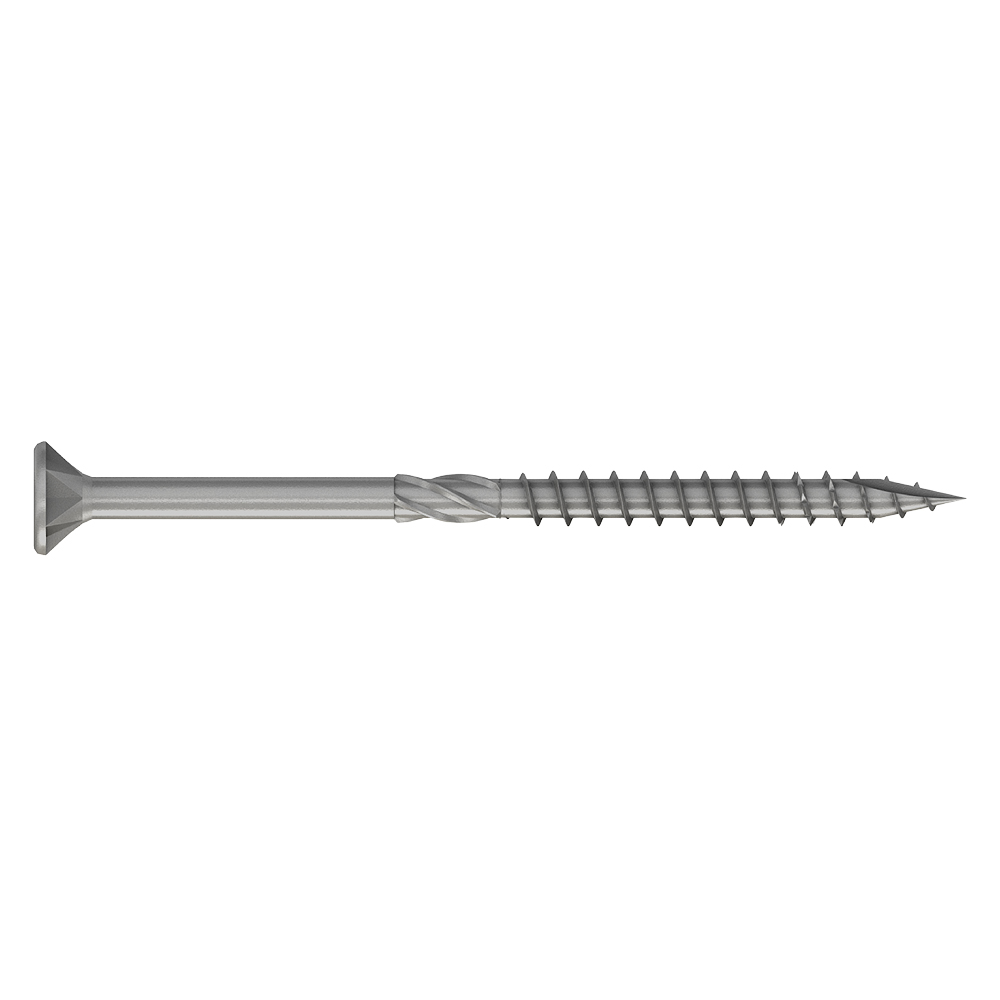

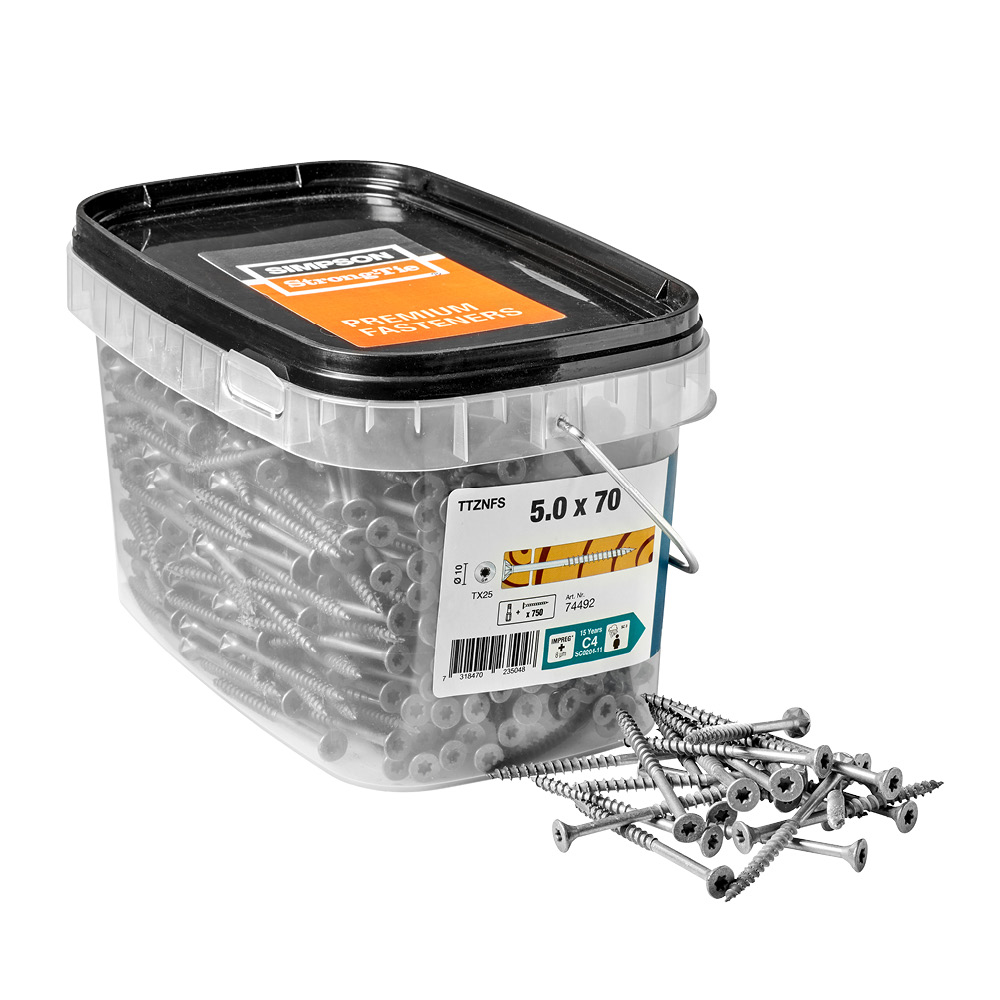

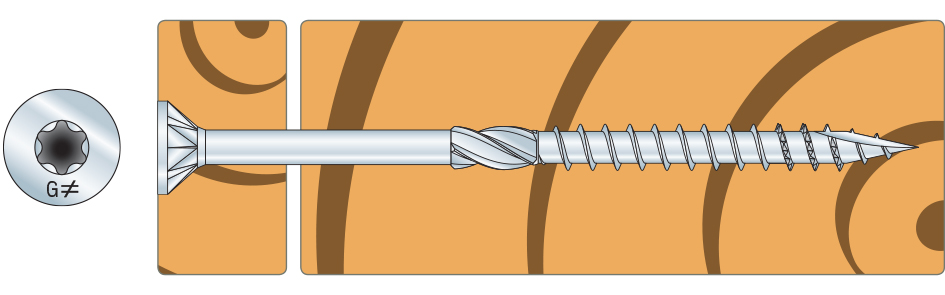

Wkręty stożkowe do łączenia elementów drewnianych na zewnątrz. Specjalny ostry i nacięty profil gwint redukuje moment montażowy a dodatkowe nacięcie wzdłuż wkręta eliminuje rozwarstwianie się drewna. Żebra frezujące w dolnej części stożka ułatwiają właściwe zagłębienie wkręta.

Oznaczenie CE

ETA

Klasa użytkowania 2
EPD

Środowisko zewnętrzne

Impreg® +

Fastener Designer
Szczegóły produktu
Właściwości
Właściwości
- Gniazdo gwiazdkowe TX
- Główka stożkowa
- Żebra frezujące
- Element rozwiercający (młynek)
- Powłoka: Impreg® + (stosowane na wewnątrz)
Zastosowanie
Obszar zastosowań
- Drewno lite
- Drewno kompozytowe
- Drewno warstwowe
- Rama drewniana
Wkręty w powłoce Impreg+ można stosować przy malowanych/lakierowanych deskach oraz przy deskach surowych sosnowych czy świerkowych.
Nie zaleca się stosowania wkrętów w powłokach Impreg+ przy drewnie z zawartością kwasów (np. modrzew) i drewnie impregnowanym, w których kwas bądź impregnat może wpłynąć chemicznie na powłokę.
Dane techniczne
Wymiary złącza
| Numer referencyjny | Wymiary łącznika[mm] | |||||||
|---|---|---|---|---|---|---|---|---|
| Kod produktu | Other | Wymiary złącza[mm] | ||||||
| Waga[kg] | d[mm] | Długość[mm] | dh[mm] | Head Diameter[mm] | Thread Length[mm] | Bit[mm] | ||
| TTZNFS4.5X25 | 74481 | 0.002 | 4.5 | 25 | 8.4 | 2.8 | 20 | T-20 |
| TTZNFS4.5X30 | 74482 | 0.002 | 4.5 | 30 | 8.4 | 2.8 | 25 | T-20 |
| TTZNFS4.5X40 | 74483 | 0.003 | 4.5 | 40 | 8.4 | 2.8 | 35 | T-20 |
| TTZNFS4.5X50 | 74484 | 0.003 | 4.5 | 50 | 8.4 | 2.8 | 30 | T-20 |
| TTZNFS4.5X60 | 74485 | 0.004 | 4.5 | 60 | 8.4 | 2.8 | 35 | T-20 |
| TTZNFS4.5X70 | 74486 | 0.005 | 4.5 | 70 | 8.4 | 2.8 | 40 | T-20 |
| TTZNFS5.0X50 | 74489 | 0.004 | 5 | 50 | 9.5 | 3.2 | 30 | T-25 |
| TTZNFS5.0X60 | 74490 | 0.005 | 5 | 60 | 9.5 | 3.2 | 35 | T-25 |
| TTZNFS5.0X70 | 74491 | 0.006 | 5 | 70 | 9.5 | 3.2 | 40 | T-25 |
| TTZNFS5.0X80 | 74493 | 0.007 | 5 | 80 | 9.5 | 3.2 | 40 | T-25 |
| TTZNFS5.0X90 | 74495 | 0.007 | 5 | 90 | 9.5 | 3.2 | 45 | T-25 |
| TTZNFS5.0X100 | 74487 | 0.008 | 5 | 100 | 9.5 | 3.2 | 60 | T-25 |
| TTZNFS5.0X120 | 74488 | 0.009 | 5 | 120 | 9.5 | 3.2 | 60 | T-25 |
| TTZNFS6.0X60 | 74504 | 0.007 | 6 | 60 | 11.6 | 3.8 | 35 | T-30 |
| TTZNFS6.0X70 | 74505 | 0.008 | 6 | 70 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X80 | 74506 | 0.01 | 6 | 80 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X90 | 74508 | 0.011 | 6 | 90 | 11.6 | 3.8 | 45 | T-30 |
| TTZNFS6.0X100 | 74497 | 0.012 | 6 | 100 | 11.6 | 3.8 | 60 | T-30 |
| TTZNFS6.0X120 | 74499 | 0.015 | 6 | 120 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X140 | 74501 | 0.016 | 6 | 140 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X160 | 74502 | 0.018 | 6 | 160 | 11.6 | 3.8 | 70 | T-30 |
*nie oznaczone znakiem CE
Właściwości charakterystyczne produktu
| Numer referencyjny | Screw Parameters | |||
|---|---|---|---|---|
| Właściwości charakterystyczne produktu | ||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | |
| TTZNFS4.5X25 | 4660 | 14.7 | 15.6 | 7.8 |
| TTZNFS4.5X30 | 4660 | 14.7 | 15.6 | 7.8 |
| TTZNFS4.5X40 | 4660 | 14.7 | 15.6 | 7.8 |
| TTZNFS4.5X50 | 4660 | 14.7 | 15.6 | 7.8 |
| TTZNFS4.5X60 | 4660 | 14.7 | 15.6 | 7.8 |
| TTZNFS4.5X70 | 4660 | 14.7 | 15.6 | 7.8 |
| TTZNFS5.0X50 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS5.0X60 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS5.0X70 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS5.0X80 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS5.0X90 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS5.0X100 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS5.0X120 | 6720 | 15 | 17.1 | 7.9 |
| TTZNFS6.0X60 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X70 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X80 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X90 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X100 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X120 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X140 | 9500 | 12.5 | 16.6 | 11.1 |
| TTZNFS6.0X160 | 9500 | 12.5 | 16.6 | 11.1 |
Więcej szczegółów można znaleźć w ITTR lub ETA
Nośność wkrętów policzysz w Fastener Designer
Aprobaty i Deklaracje
Deklaracja właściwości użytkowych (DoP)
Pokaż historię
Europejska ocena techniczna (ETA)
Pokaż historię
Environmental Product Declarations (EPD)
