SWWZ
Wkręty ciesielskie talerzykowe

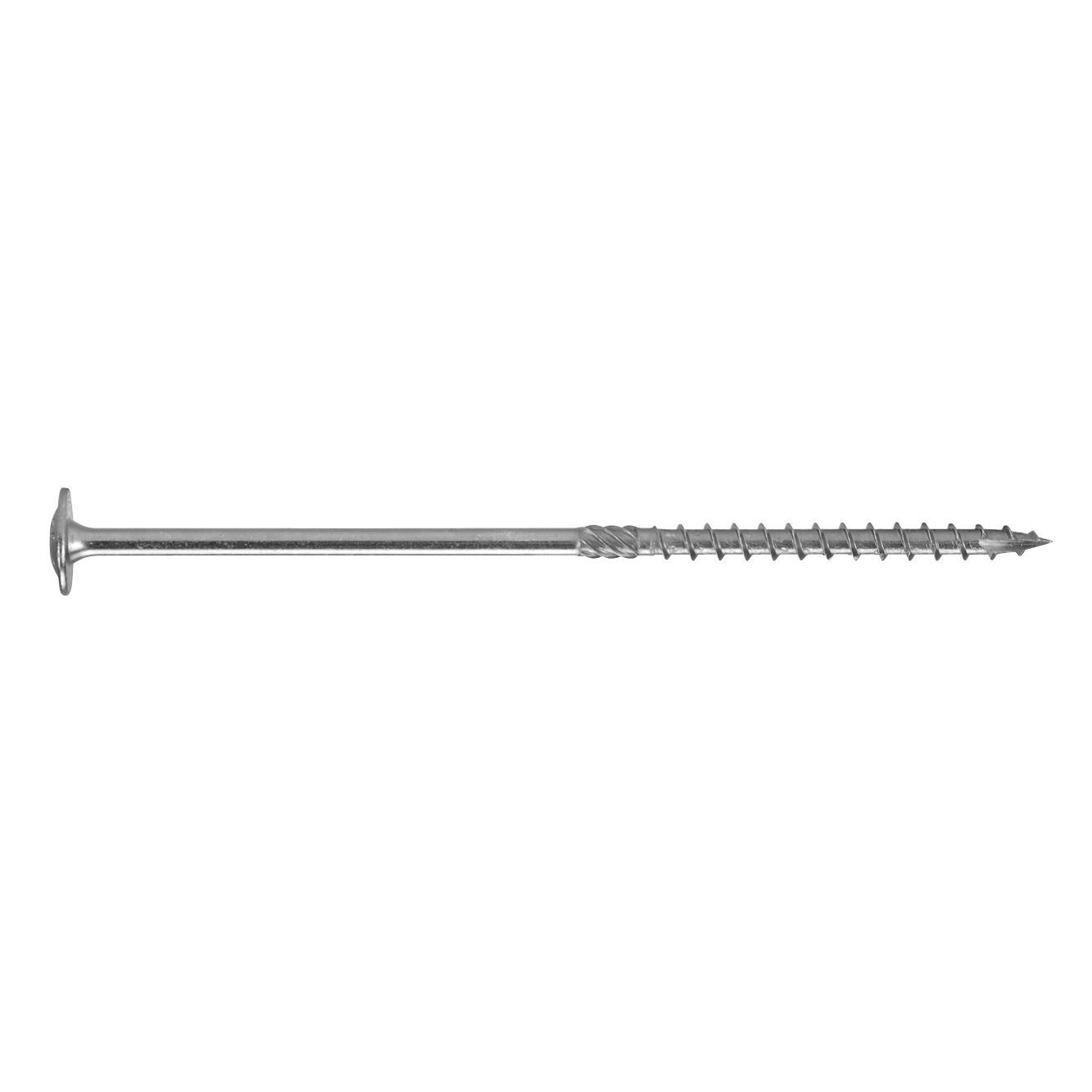

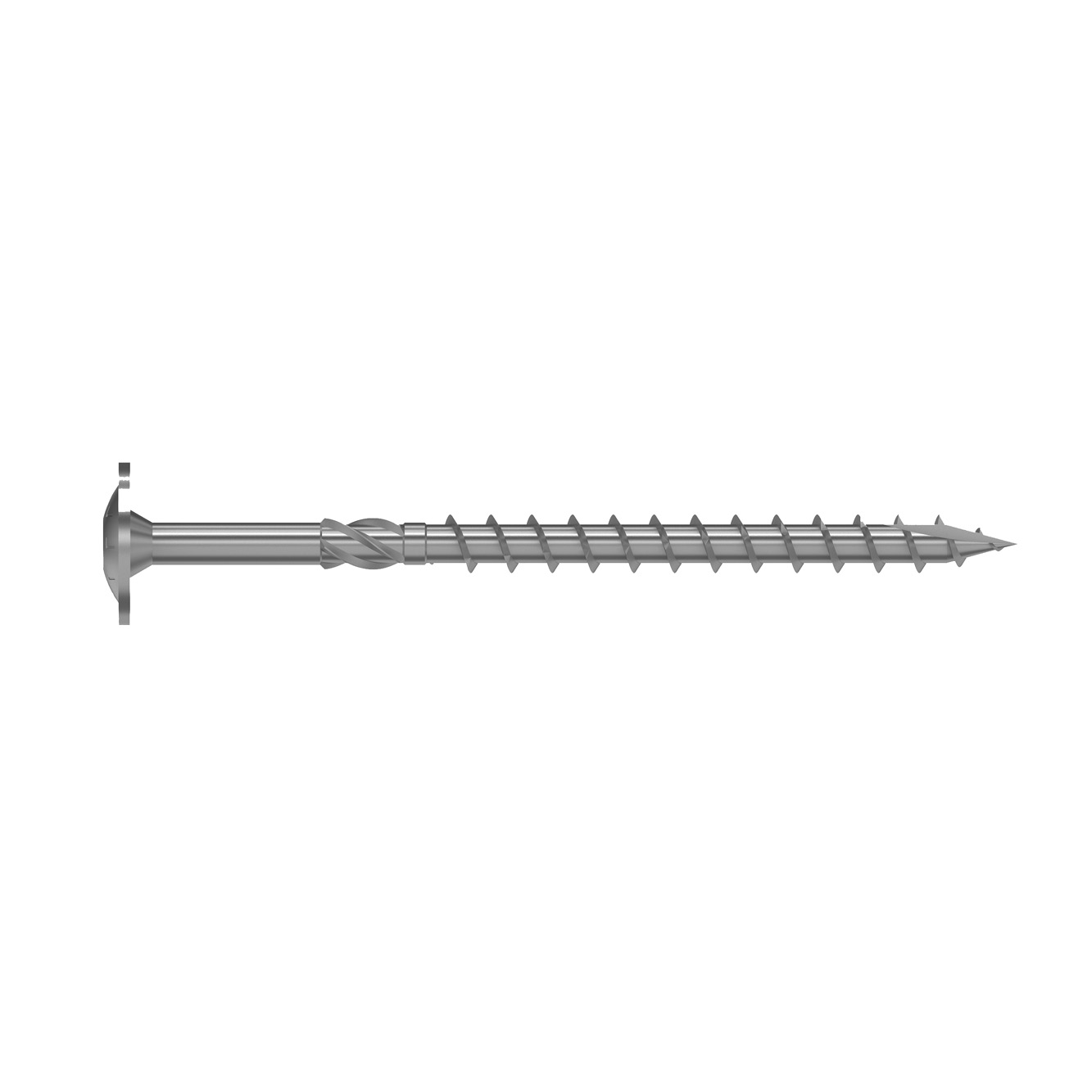

Częściowo gwintowany wkręt do drewna Solid-Drive® SWWZ z łbem podkładkowym to łącznik konstrukcyjny dostępny w różnych rozmiarach i przeznaczony do konstrukcji z drewna klejonego krzyżowo (CLT) i drewna klejonego warstwowo, a także do ogólnych zastosowań zewnętrznych.
Wkręty z powłoką antykorozyjną Zpro

Oznaczenie CE

ETA

Nowość

Klasa użytkowania 3

Impreg® +

Klasa użytkowania 2

Środowisko zewnętrzne
EPD
Szczegóły produktu
Właściwości
Material
Powłoka Impreg®+: zapewnia bardzo dobrą odporność na korozję i niskie ryzyko korozji galwanicznej w połączeniu z aluminium lub stalą nierdzewną.
- Atest C4 na 15 lat zgodnie z normą EN ISO 11997-1:2017, cykl B
- Zgodność z dyrektywami REACH, RoHS i ELV
- Nie zawiera chromu (VI)
Właściwości
- ETA - European Technical Assessment
- No pre-drilling required
- High withdrawal resistance
- Internal hexagonal drive
- Washer head
- Type 17 point
Zastosowanie
Zastosowanie
Stosuje się w miejscach, w których nie ma konieczności pełnego zagłębienia wkręta w drewnie. Jeżeli zachodzi taka konieczność należy wyfrezować gniazdo w elemencie mocowanym lub zastosować wkręty SWC. Częściowy gwint pozwala na dokładne dociągnięcie mocowanych elementów.
Właściwości

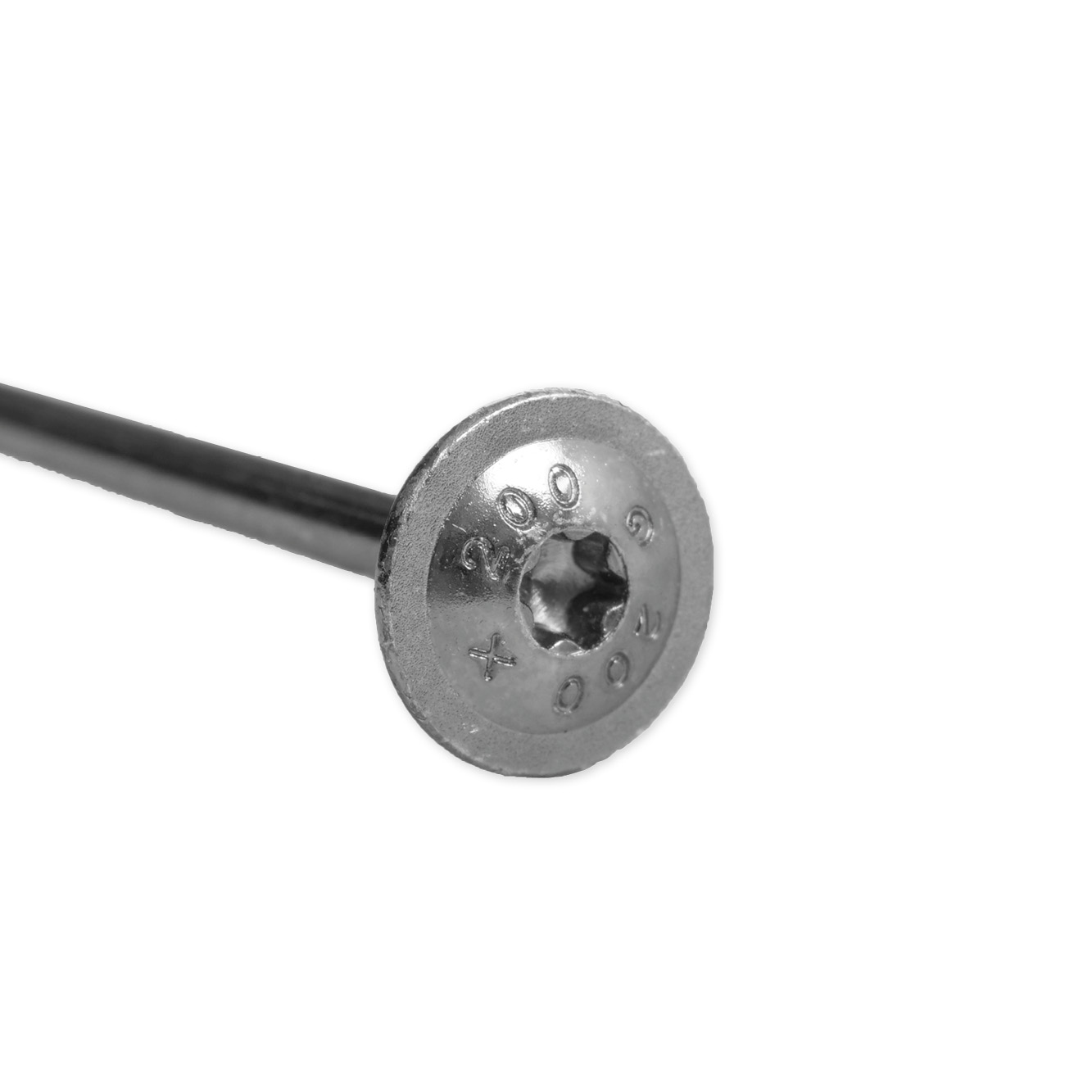

- Głębokie gniazdo torx zapobiega wyskakiwaniu bita i pozwala na lesze przeniesienie siły wkręcajacej.
- Żebra tnące powiększają otwór powodując tym samym zminiejszenie momentu siły potrzebnej do wkręcania.
- Gwint tnący przecina powstałe w wyniku bezpośredniego wkręcania wióry zapobiegając rozszczepianiu się drewna.
- Końcówka wiercąca umożliwia lekkie i łatwe wkręcanie bez nawiercania.
- Powłoka antykorozyjna Impreg+ do zastosowań wewnętrznych i zewnętrznych
- Oznaczenie długości na głóce wkręta
Dane techniczne
Wymiary produktu
| Numer referencyjny | Wymiary łącznika[mm] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kod produktu | Other | Wymiary złącza[mm] | ||||||||||
| Ilość w opk. | d[mm] | Długość[mm] | tfix[mm] | dh[mm] | d1[mm] | Ah[mm] | ht[mm] | Thread Length[mm] | lp[mm] | Bit[mm] | ||
| SWWZ6.0X80 | 76352 | 50.0 | 6 | 80 | 30 | 14 | 3.8 | - | - | 50 | - | T-30 |
| SWWZ6.0X90 | 76452 | 50.0 | 6 | 90 | 40 | 14 | 3.8 | - | - | 50 | - | T-30 |
| SWWZ6.0X100 | 76453 | 50.0 | 6 | 100 | 30 | 14 | 3.8 | - | - | 70 | - | T-30 |
| SWWZ6.0X120 | 76454 | 50.0 | 6 | 120 | 50 | 14 | 3.8 | - | - | 70 | - | T-30 |
| SWWZ8.0X80 | 76455 | 50.0 | 8 | 80 | 30 | 22.2 | 5.3 | - | - | 50 | - | T-40 |
| SWWZ8.0X90 | 76457 | 50.0 | 8 | 90 | 40 | 22.2 | 5.3 | - | - | 50 | - | T-40 |
| SWWZ8.0X100 | 76601 | 50.0 | 8 | 100 | 50 | 22.2 | 5.3 | - | - | 50 | - | T-40 |
| SWWZ8.0X120 | 76603 | 50.0 | 8 | 120 | 40 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ8.0X140 | 76604 | 50.0 | 8 | 140 | 60 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ8.0X180 | 76605 | 50.0 | 8 | 180 | 100 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ8.0X200 | 76606 | 50.0 | 8 | 200 | 120 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ8.0X240 | 76607 | 50.0 | 8 | 240 | 160 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ8.0X300 | 76608 | 50.0 | 8 | 300 | 220 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ8.0X340 | 76609 | 50.0 | 8 | 340 | 260 | 22.2 | 5.3 | - | - | 80 | - | T-40 |
| SWWZ10.0X160 | 76610 | 25.0 | 10 | 160 | 80 | 25.9 | 6.3 | - | - | 80 | - | T-40 |
| SWWZ10.0X180 | 76611 | 25.0 | 10 | 180 | 100 | 25.9 | 6.3 | - | - | 80 | - | T-40 |
| SWWZ10.0X200 | 76612 | 25.0 | 10 | 200 | 120 | 25.9 | 6.3 | - | - | 80 | - | T-40 |
| SWWZ10.0X240 | 76613 | 25.0 | 10 | 240 | 160 | 25.9 | 6.3 | - | - | 80 | - | T-40 |
Właściwości charakterystyczne
| Numer referencyjny | Screw Parameters | |||||
|---|---|---|---|---|---|---|
| Właściwości charakterystyczne produktu | ||||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | Charakterystyczna wytrzymałość na skręcanie[Nm] | Współczynnik oporu wkręcania | |
| SWWZ6.0X80 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ6.0X90 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ6.0X100 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ6.0X120 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ8.0X80 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X90 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X100 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X120 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X140 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X180 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X200 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X240 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X300 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X340 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ10.0X160 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWWZ10.0X180 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWWZ10.0X200 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWWZ10.0X240 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
