KEM V
WINYLOESTROWA kotwa chemiczna z certyfikatem sejsmicznym

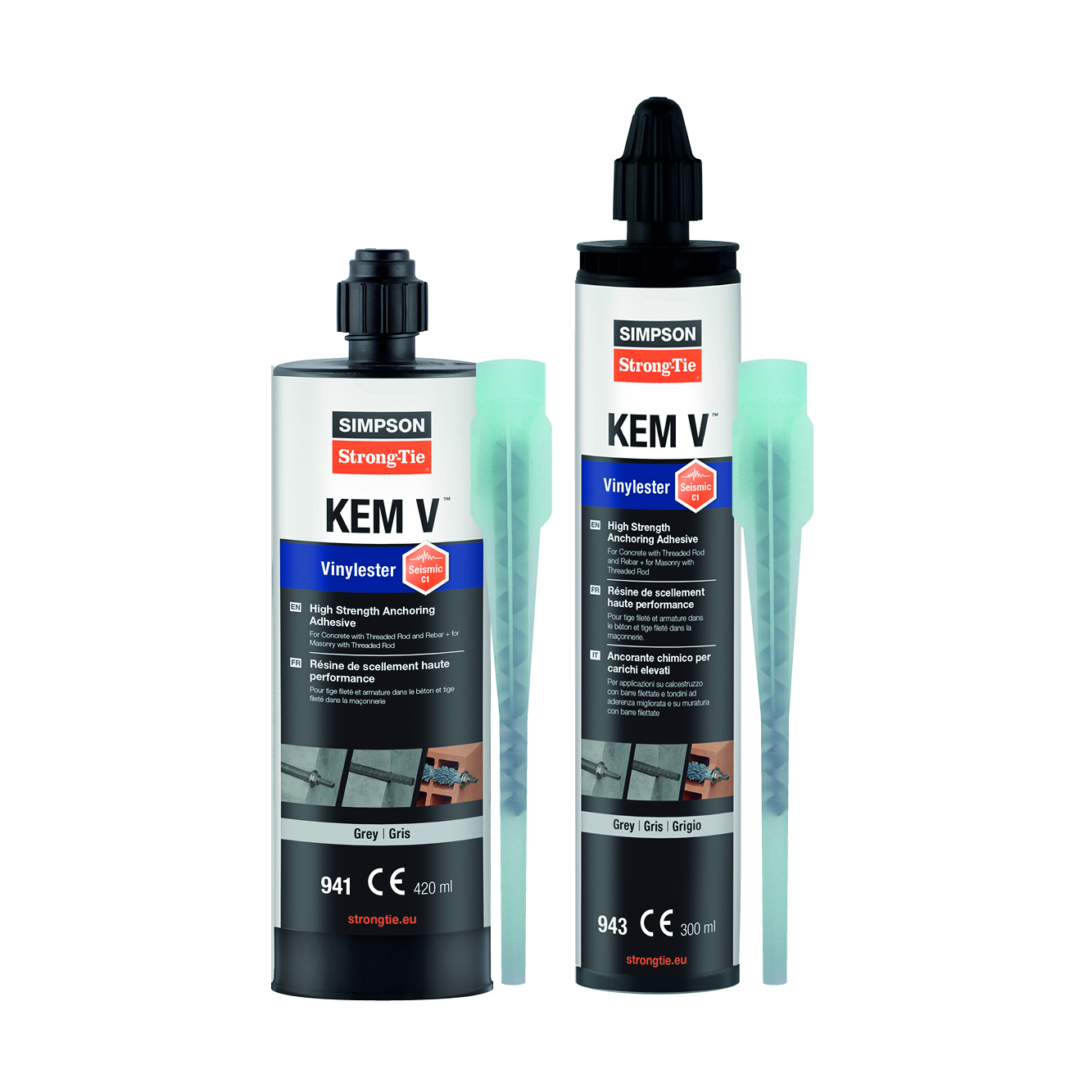

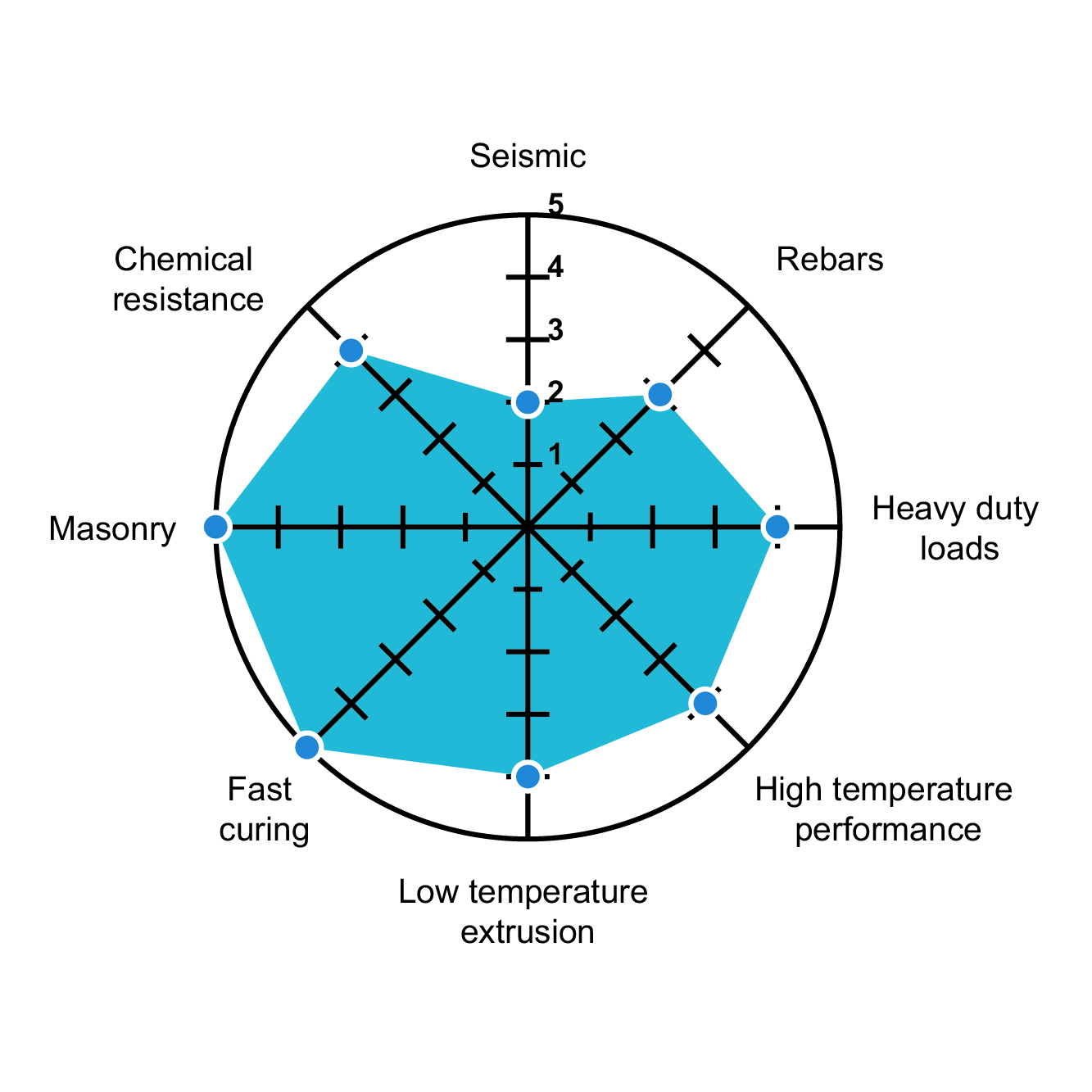

KEM V to winyloestrowa żywica kotwiąca do zamocowań ciężkich konstrukcji. Formuła kotwy zapewnia wysoką nośność kotwienia prętów gwintowanych oraz zbrojeniowych w betonie zarysowanym i niezarysowanym i elementach murowych.
Temperatura pracy: • krótkotrwała: do +120°C długotrwała: do +72°C
Oznaczenie CE
ETA
Można używać w wilgotnym środowisku
Odporność ogniowa R120
Seismic C1 C2
Fix Calc
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary
Instalacja
Montaż
Parametry montażowe - beton
| Referencje | Gł. kotwienia | Parametry montażowe | ||||
|---|---|---|---|---|---|---|

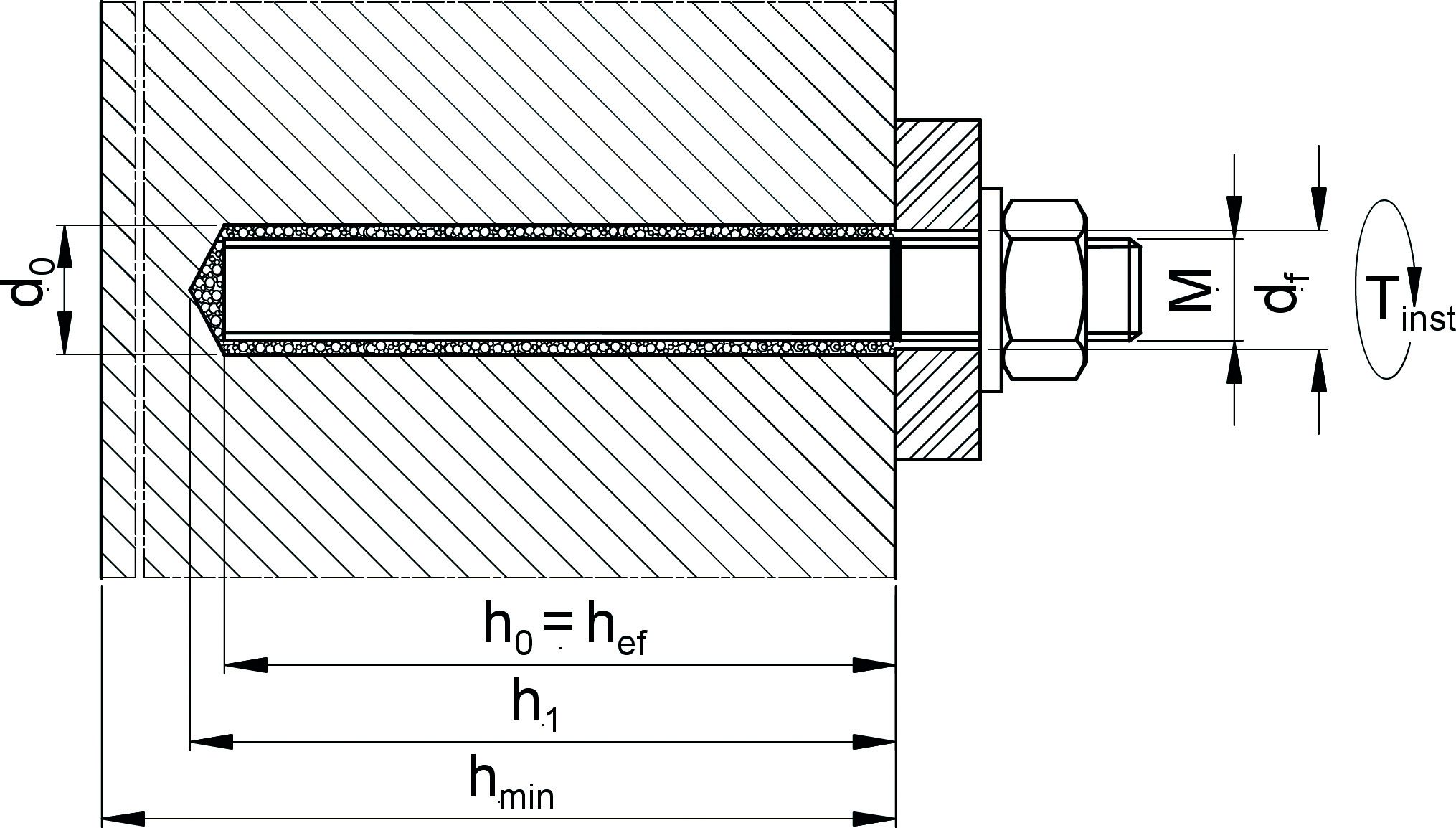

| Efektywna głębokość kotwienia hef | Średnica wiercenia d0 | Głębokość wiercenia h0 ≥ | Średnica otworu przelotowego df ≤ | Rozmiar nasadki/klucza SW | Moment dokr. Tinst,max | |
| KEM V + M8 | 80 | 10 | 80 | 9 | 13 | 10 |
| KEM V + M10 | 90 | 12 | 90 | 12 | 17 | 20 |
| KEM V + M12 | 110 | 14 | 110 | 14 | 19 | 40 |
| KEM V + M16 | 125 | 18 | 125 | 18 | 24 | 80 |
| KEM V + M20 | 170 | 24 | 170 | 22 | 30 | 120 |
| KEM V + M24 | 210 | 28 | 210 | 26 | 36 | 160 |
| KEM V + M30 | 270 | 35 | 270 | 33 | 46 | 200 |
Uwagi do tabel nośności prętów gwintowanych w betonie
1 kN ≈ 100 (kgf)
- Pojedyncza kotwa bez uwzględnienia wpływu rozstawu kotew oraz odległości od krawędzi w betonie klasy C20/25.
- Projektowanie zgodnie z normą EN 1992-4:2018 (γc = 1,5; ψsus = 1).
- Nośności obliczeniowe Nrd i Vrd wynikają z nośności charakterystycznych określonych w aprobacie ETA i uwzględniają częściowe współczynniki bezpieczeństwa materiałowego γm.
- Zalecane obciążenia N i V wynikają z nośności charakterystycznych określonych w aprobacie ETA i uwzględniają częściowe współczynniki bezpieczeństwa γf = 1,4 oraz γm.
- Podane wartości obowiązują dla temperatury 24°C w warunkach długotrwałych oraz do 40°C w warunkach krótkotrwałych. Dla wyższych temperatur należy odwołać się do dokumentacji ETA.
- Pręt gwintowany ze stali nierdzewnej M30, klasa A4-50.
- Wartość nośności przy czystym ścinaniu dla odległości od krawędzi C ≥ 10 × hnom.
- Nośności sejsmiczne uwzględniają współczynnik αeq = 0,85 (pojedyncza kotwa obciążona na wyrywanie w przypadku zniszczenia stożka betonowego).
- W przypadku pozostałych warunków obciążenia oraz w celu uzyskania bardziej szczegółowych informacji należy zapoznać się z Kartą Techniczną produktu oraz odpowiednią Europejską Oceną Techniczną (ETA).
