BSNN-Z

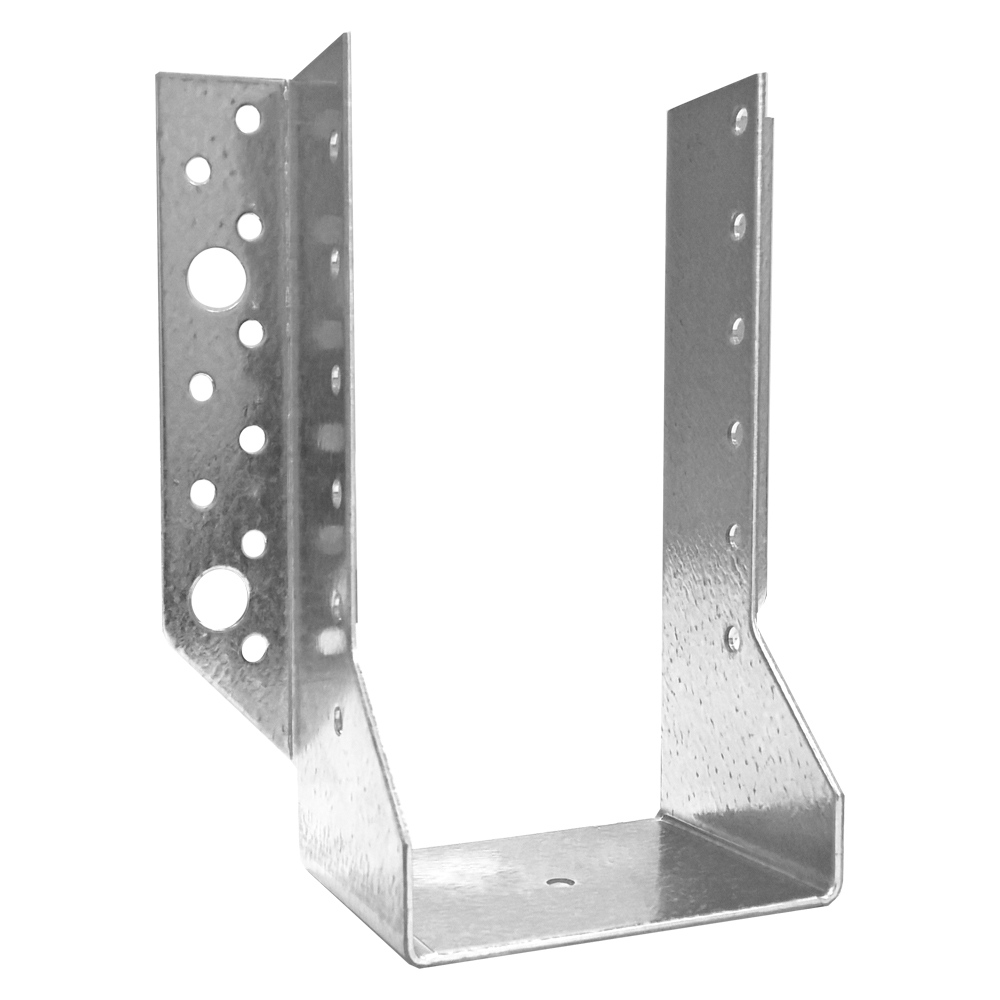

Wieszak belki Zpro

Nowa zoptymalizowana wersja klasycznego wieszaka belki z nowym układem otworów, zmienionym kształtem i powłoką antykorozyjną Zpro. Do połączenia drewnianych elementów z elementem głównym wykonanym z drewna, materiałów drewnopochodnych lub betonem. Pozwalają na zastosowanie gwoździowania pełnego i częściowego.

Karta techniczna

Oznaczenie CE

ETA

Nowość

EPD

Klasa użytkowania 3

ZPRO

Środowisko zewnętrzne

BSNN_Z_SSTBP_homepage_NO_no

BSNN_Z_SSTBP_homepage_SE_sv

BSNN_Z_SSTBP_homepage_FI_fi

BSNN_Z_SSTBP_homepage_DK_da

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Powłoka ZPRO - odpowiadająca grubości warstwy cynku ok. 55 µm

Cechy produktu

Węższe elementy boczne (skrzydełka)
Otwór montażowy
Możliwość zastosowania w 3 klasie użytkowania
Gwoździowanie pełne lub częściowe
Nośności dla kotwienia w betonie

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Do połączenia elementów drewnianych z elementem głównym wykonanym z drewna, materiałów drewnopochodnych lub betonem.

Dane techniczne

Wymiary produktu

Wymiary

Numer referencyjny	Wymiary
	Other		Timber size[mm]				Wymiary złącza[mm]						Otwory - belka główna		Otwory - belka drugorzędna
	Ilość w opk.	Waga[kg]	Wysokość		Width		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Grubość[mm]	Okrągłe		Okrągłe
	Ilość w opk.	Waga[kg]	Szerokość[mm]	Max.[mm]	Szerokość[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Grubość[mm]	Ø5[mm]	Ø11.5[mm]	Ø5[mm]
BSNN45/93Z	50	0.21	102	139	43	45	45	92	60	27	63	2	8	2	6
BSNN45/138Z	40	0.3	148	206	43	45	45	138	60	27	63	2	16	2	10
BSNN45/168Z	40	0.35	178	251	43	45	45	168	60	27	63	2	18	4	12
BSNN48/91Z	50	0.21	101	136	46	48	48	91	60	27	63	2	8	2	6
BSNN48/136Z	40	0.3	146	204	46	48	48	136	60	27	63	2	16	2	10
BSNN48/166Z	40	0.35	176	249	46	48	48	166	60	27	63	2	18	4	12

Nośność charakterystyczne - połączenie belka/belka - Gwoździowanie pełne

Numer referencyjny	Hanger capacity
	Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie
	Łączniki		Nośność charakterystyczna - Drewno C24[kN]

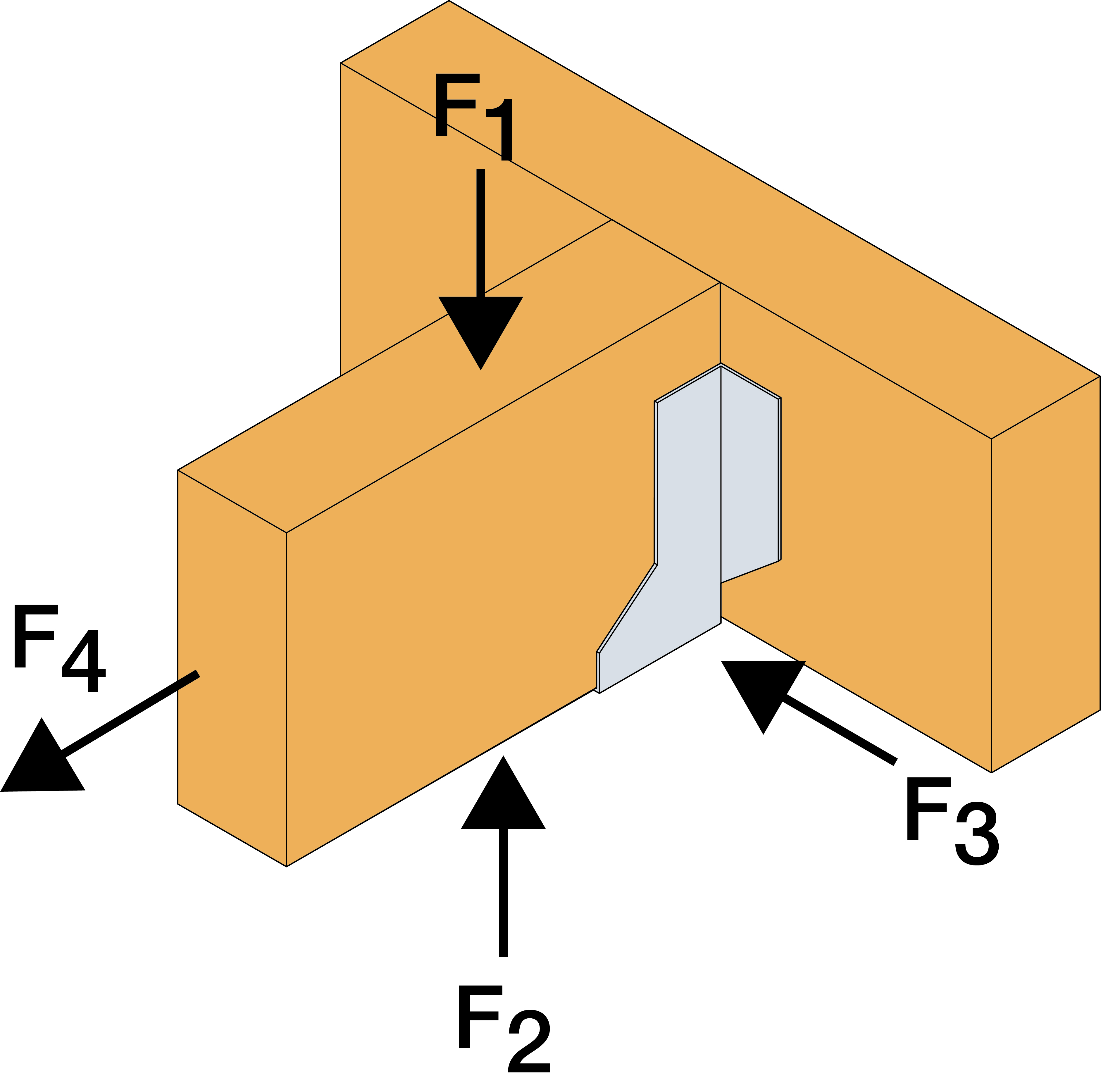

	Belka główna	Belka drugorzędna	R₁,ₖ					R₂,ₖ					R₃,ₖ					R4,k
	szt.	szt.	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40
BSNN45/93Z	8.0	6	7.2	8.4	-	-	16.1	4.7	4.7	-	-	4.6	3.4	3.9	-	-	9.5	3.7	4.4	-	-	11.5
BSNN45/138Z	16.0	10	17.1	19.9	-	-	27	6.6	6.6	-	-	6.5	6.7	7.7	-	-	17.3	6.1	7.4	-	-	19.1
BSNN45/168Z	18.0	12	22.1	25.4	-	-	31.5	7.4	7.4	-	-	7.3	7.8	9	-	-	20.4	7.3	8.9	-	-	23
BSNN48/91Z	8.0	6	7.1	8.4	-	-	15.9	5	5	-	-	5	3.4	3.9	-	-	9.5	3.7	4.4	-	-	11.5
BSNN48/136Z	16.0	10	16.9	19.7	-	-	27	7	7	-	-	7	6.7	7.7	-	-	17.3	6.1	7.4	-	-	19.1
BSNN48/166Z	18.0	12	21.9	25.2	-	-	31.5	7.9	7.9	-	-	7.9	7.8	9	-	-	20.4	7.3	8.9	-	-	23

Kombinacja obciążeń:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Nośność charakterystyczne - połączenie belka/belka - Gwoździowanie częściowe

Numer referencyjny	Hanger capacity
	Nośności dla połączenia belka - belka / gwoździowanie częściowe
	Characteristic capacities - Timber C24[kN]																				Łączniki
	R₁,ₖ					R₂,ₖ					R₃,ₖ					R4,k					Belka drugorzędna	Belka główna
	CNA 4.0x35	CNA 4.0x40	CNA 4.0x50	CNA 4.0x60	CSA 5.0x40	CNA 4.0x35	CNA 4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40	CNA 4.0x35	CNA 4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40	CNA 4.0x35	CNA 4.0x40	CNA4.0x50	CNA4.0x60	CSA 5.0x40	szt.	szt.
BSNN45/93Z	6.4	7.4	-	-	11.3	3.8	4.5	-	-	4.6	1.3	1.4	-	-	1.7	2.8	3.1	-	-	5.7	3.0	6.0
BSNN45/138Z	11.5	13.3	-	-	18	6.6	6.6	-	-	6.5	2.4	2.7	-	-	3.3	6.1	7.4	-	-	11.5	6.0	10.0
BSNN45/168Z	13.3	14.6	-	-	18	7.4	7.4	-	-	7.3	2.9	3.2	-	-	3.9	7.3	8.9	-	-	11.5	6.0	12.0
BSNN48/91Z	6.3	7.4	-	-	11.3	3.8	4.5	-	-	5	1.3	1.4	-	-	1.7	2.8	3.1	-	-	5.7	3.0	6.0
BSNN48/136Z	11.4	13.2	-	-	18	7	7	-	-	7	2.4	2.7	-	-	3.3	6.1	7.4	-	-	11.5	6.0	10.0
BSNN48/166Z	13.3	14.6	-	-	18	7.9	7.9	-	-	7.9	2.9	3.2	-	-	3.9	7.3	8.9	-	-	11.5	6.0	12.0

Kombinacja obciążeń:
$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z tabelą.

Mocowanie do betonu:
Za pomocą kotwy mechanicznej lub chemicznej Simpson Strong-Tie.

Aprobaty i Deklaracje

Europejska ocena techniczna (ETA)

eta-060270-sst-rev-9-2024.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
