Uniwersalne złącze krokwiowo płatwiowe
Złącza uniwersalne do drewna składają się z elementów prawej i lewej strony. Dzięki nim montaż połączeń nośnych jest wygodny i skuteczny. W celu poprawnej pracy połączenia i eliminacji mimośrodów, w połączeniu należy stosować parę złączy w układzie diagonalnym (po przekątnej)




Szczegóły produktu
Właściwości
Materiał
Gatunek Stali:
Stal S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
Zalety
- Prosty montaż
- Obliczone statycznie
- Mocne i trwałe połączenia
Zastosowanie
Połączenie
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Stosowane

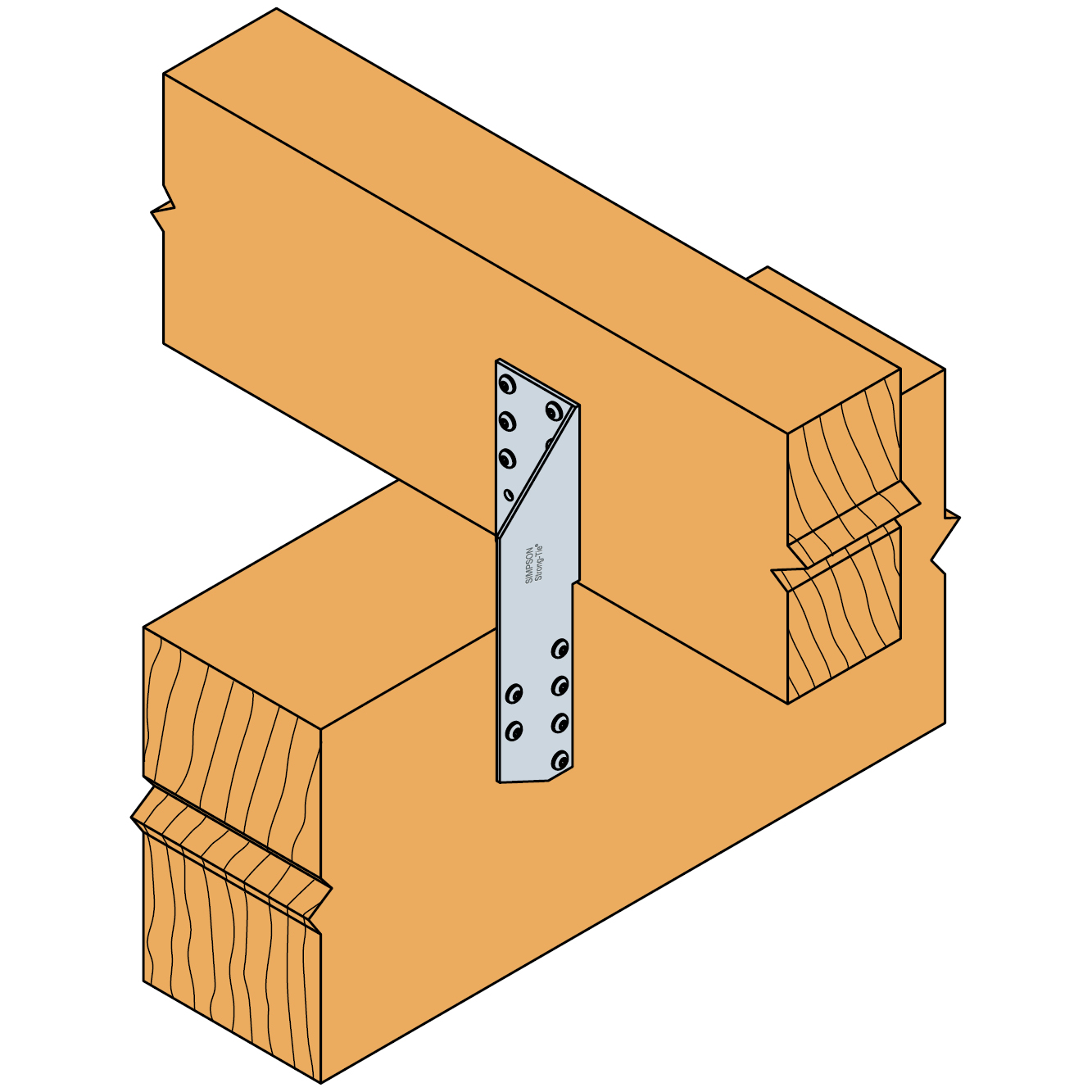

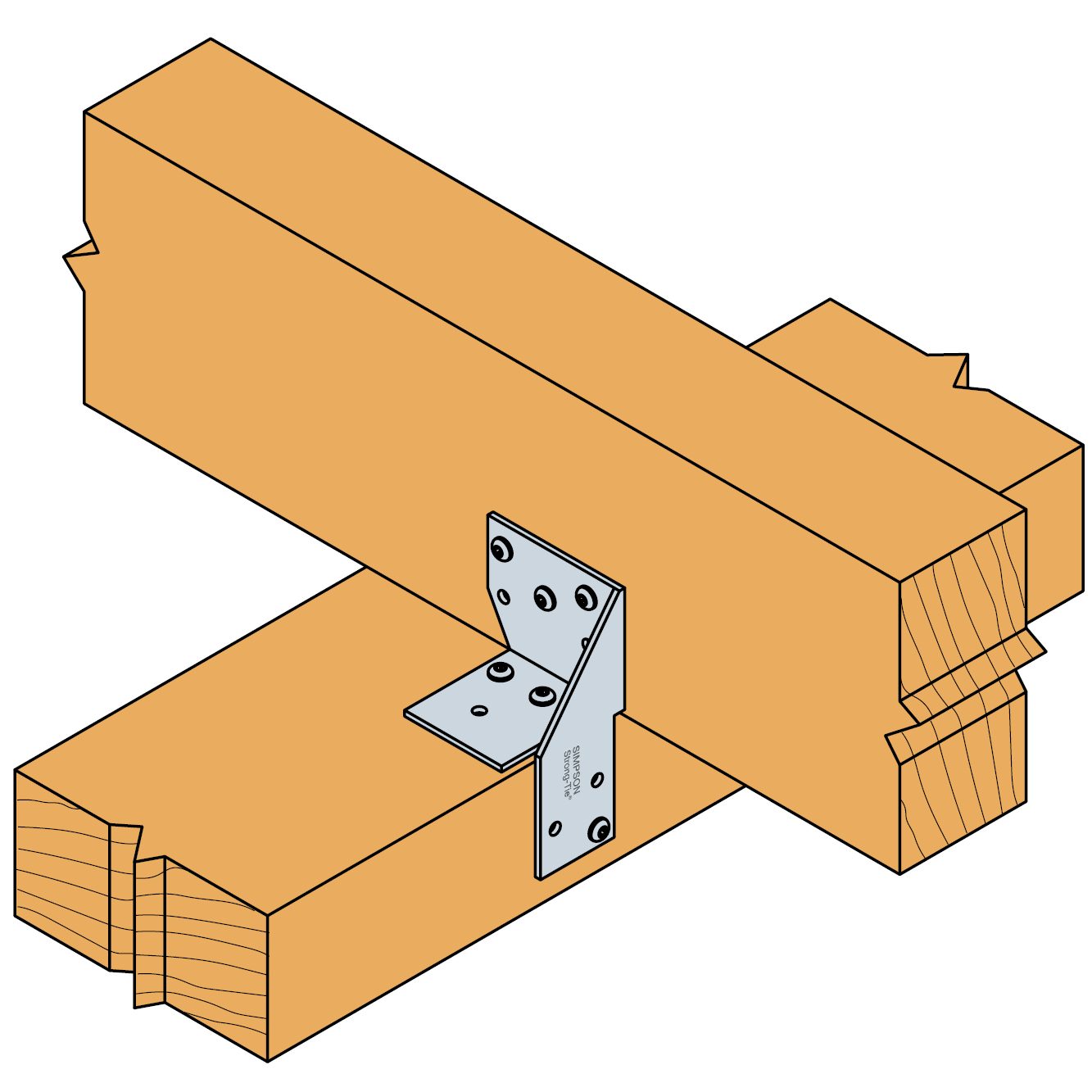

Stosowane do zamocowań krzyżowych elementów drewnianych w mniejszych konstrukcjach lub do mocowania wiązarów dachowych do płatwi stropowych, pośrednich i kalenicowych.
Dane techniczne
Wymiary
| Numer referencyjny | Wymiary | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory[mm] | Timber size | |||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | D[mm] | Grubość[mm] | Otwory[mm] | Liczba | Wysokość | |
| Min. wysokość belki drewnianej[mm] | ||||||||||
| UNI100L | 50 | 0.15 | 100 | 52.5 | 62.5 | 47.5 | 2.5 | 5 | 5 + 3 + 3 | 63 |
| UNI130L | 25 | 0.24 | 130 | 61.5 | 62.5 | 58 | 2.5 | 5 | 8 + 5 + 5 | 82 |
| UNI190L | 50 | 0.2 | 192 | 49.5 | 49.5 | 96 | 2 | 5 | 7 + 6 + 1 | 108 |
| UNI100R | 50 | 0.15 | 100 | 52.5 | 62.5 | 47.5 | 2.5 | 5 | 5 + 3 + 3 | 63 |
| UNI130R | 25 | 0.24 | 130 | 61.5 | 62.5 | 58 | 2.5 | 5 | 8 + 5 + 5 | 82 |
| UNI190R | 50 | 0.2 | 192 | 49.5 | 49.5 | 96 | 2 | 5 | 7 + 6 + 1 | 108 |

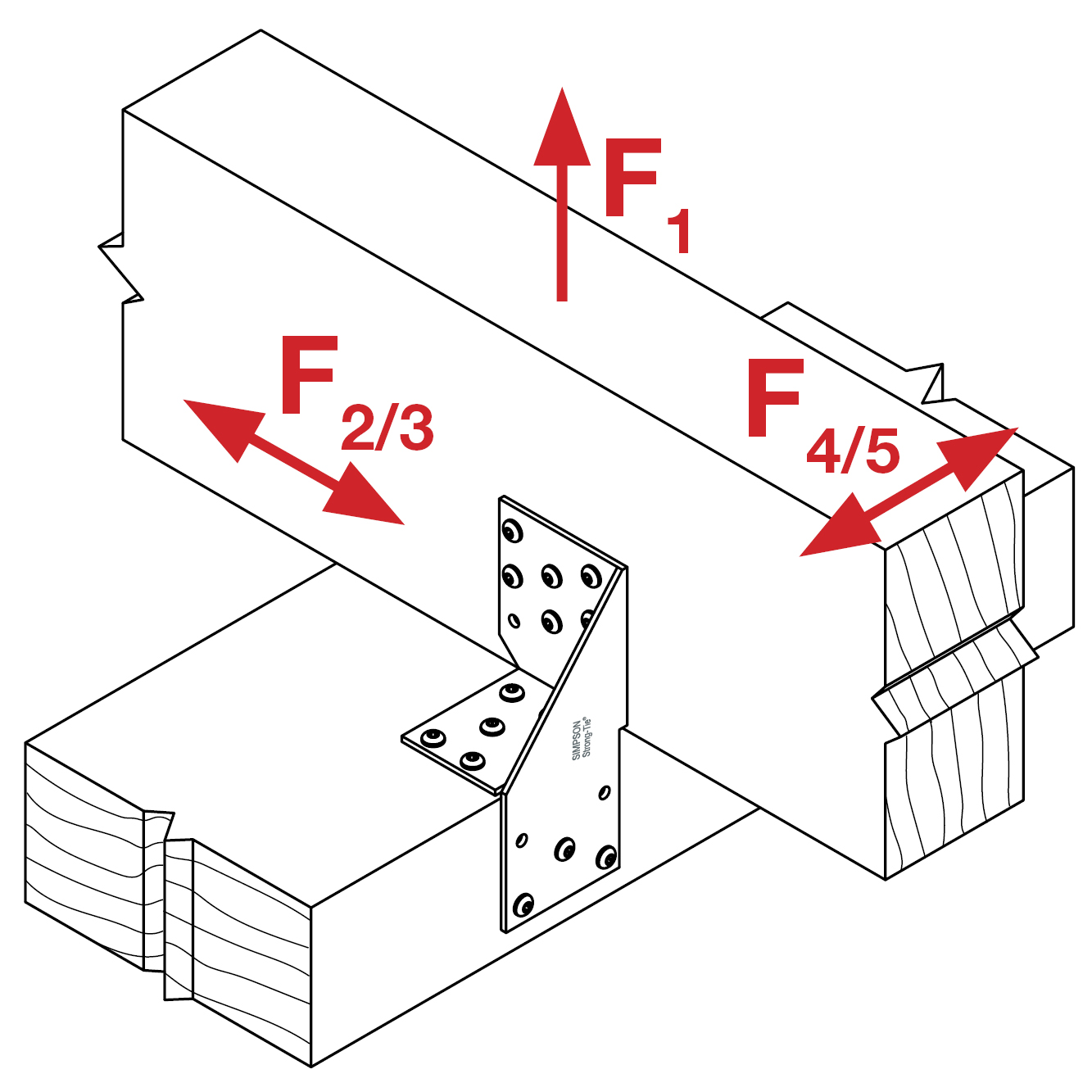

Nośności - gwoździowanie pełne
| Numer referencyjny | Ties capacity | |||
|---|---|---|---|---|
| Nośność charakterystyczna - Drewno C24[kN] | Nośności charakterystyczne (kN) dwa złacza na połaczenie ułożone diagonalnie. | |||
| Łączniki | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k=R5,k | |
| Rodzaj | ||||
| UNI100L | CNA4,0X40 | 5.8 | 4.7 | Min. 7.3; 2.9(b+16)/e |
| UNI130L | CNA4,0X40 | 10.8 | 7.9 | Min. 7.9; 5.4(b+21)/e |
| UNI190L | CNA4,0x40 | 16 | 5.4 | Min. 5.8; 7.4(b+7)/e |
| UNI100R | CNA4,0X40 | 5.8 | 4.7 | Min. 7.3; 2.9(b+16)/e |
| UNI130R | CNA4,0X40 | 10.8 | 7.9 | Min. 7.9; 5.4(b+21)/e |
| UNI190R | CNA4,0x40 | 16 | 5.4 | Min. 5.8; 7.4(b+7)/e |
Wymiary "e"i " b" podane sa w mm.

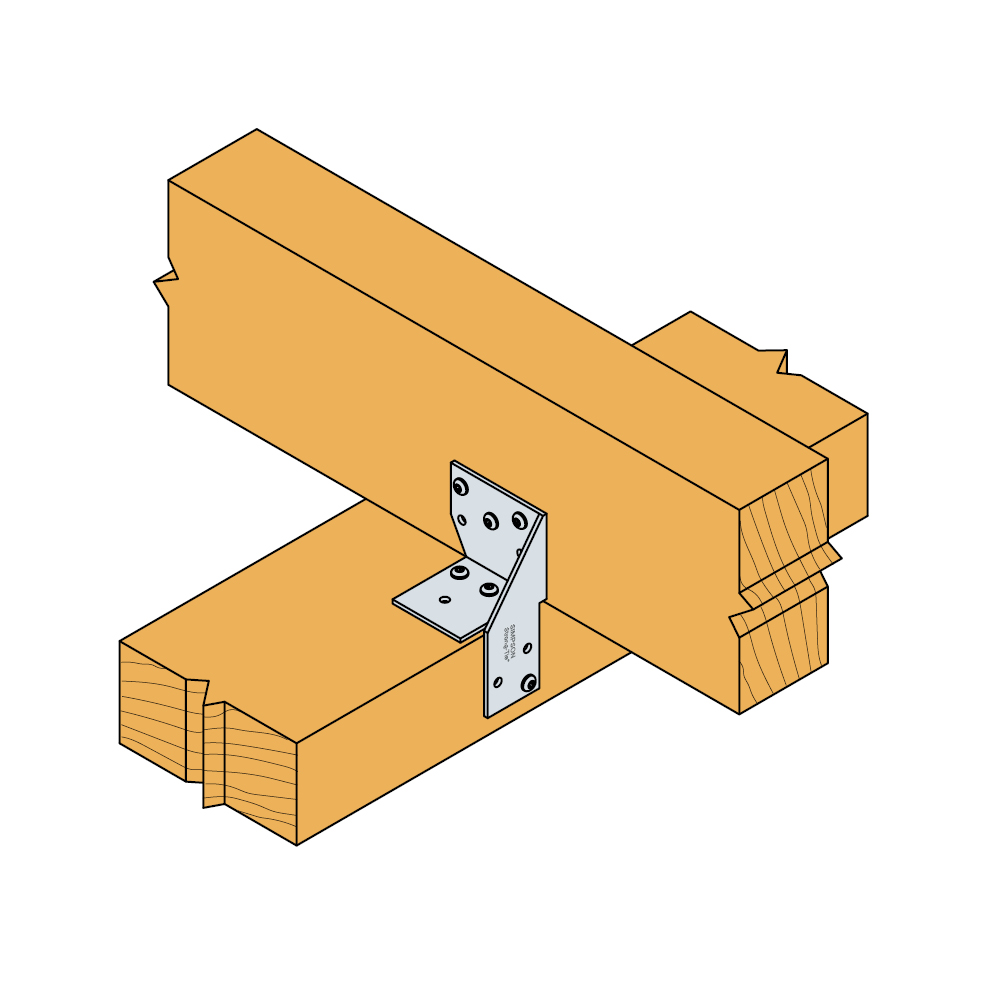

Instalacja
Montaż
Mocowanie
Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.

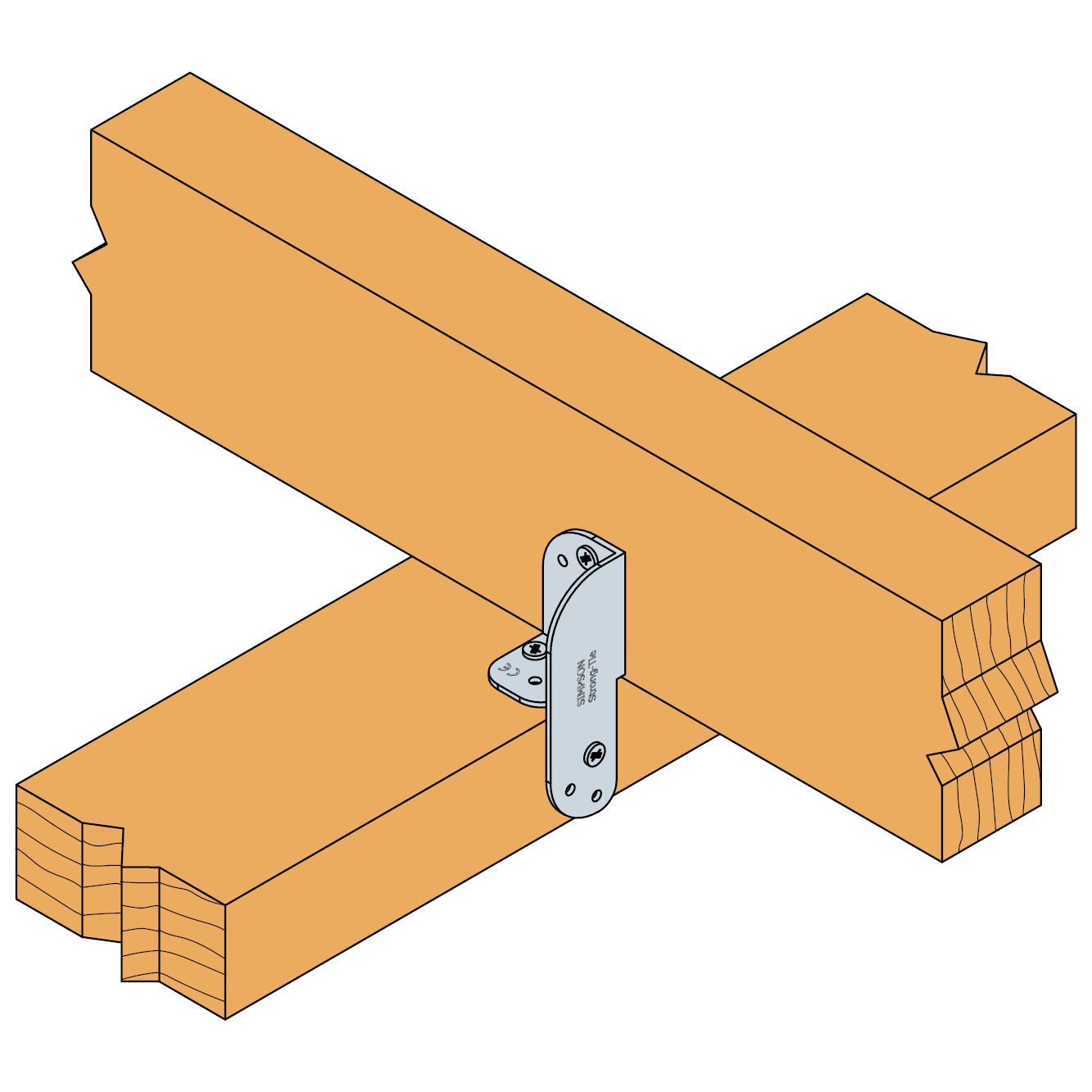

Za pomocą gwoździ systemowych CNA 3.1 x 40 tylko złącze UNI96

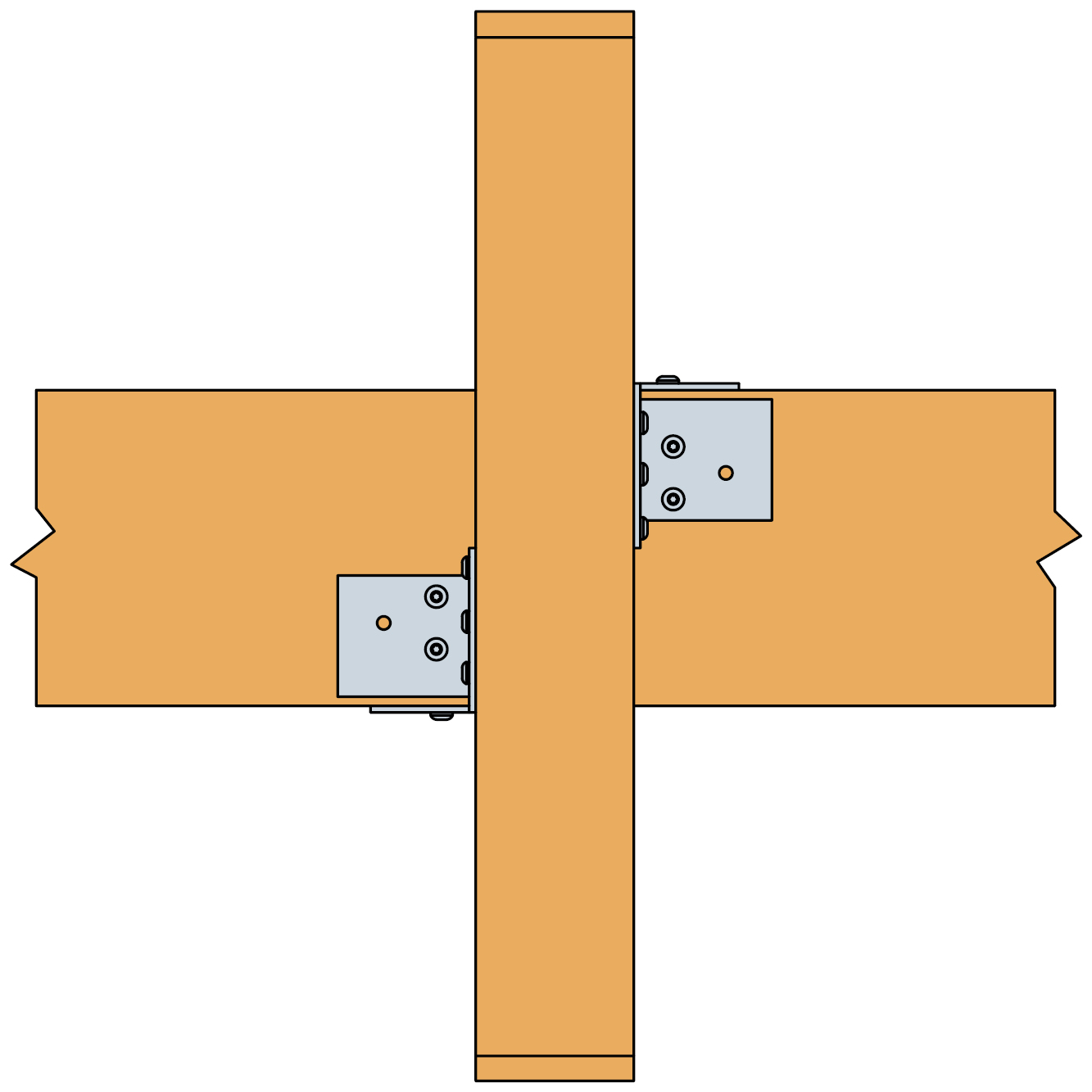

W celu poprawnej pracy połączenia i eliminacji mimośrodów, w połączeniu należy
stosować parę złączy w układzie diagonalnym (po przekątnej)
Aprobaty i Deklaracje
Environmental Product Declarations (EPD)
