PVI

Regulowana podstawa słupa

Podstawa słupa z ukrytym połączeniem i regulacją pozycji pionowej pozwalającej precyzyjnie dostosować wysokość podparcia słupa.

Oznaczenie CE
ETA
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Środowisko zewnętrzne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR / S220JR
Grubość blachy 8,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Regulacja wysokości​
  • Prosty montaż do podłoża
  • Obliczone statycznie​
  • ​Duże obciążenia pionowe i poziome

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
​- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

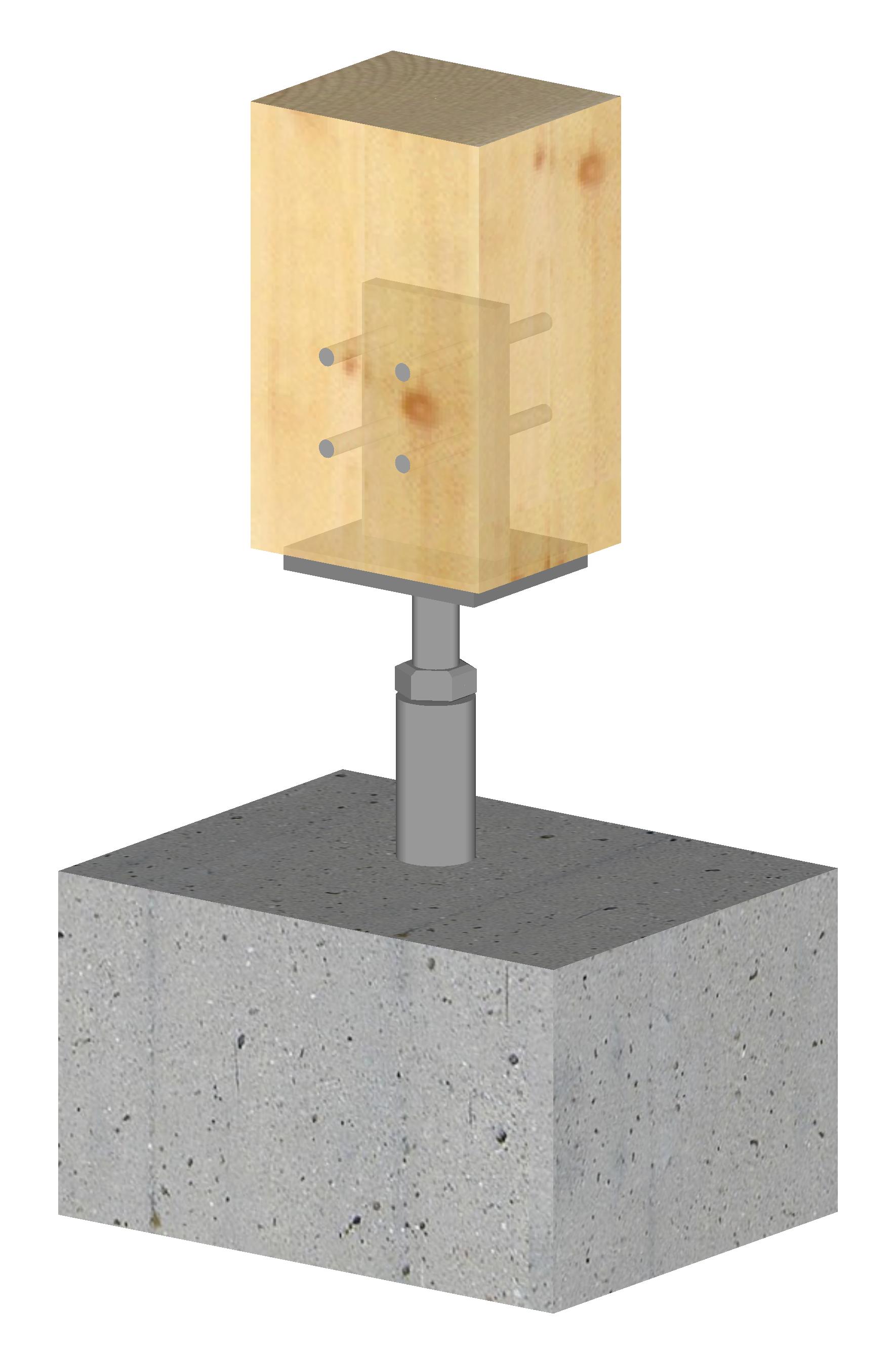

Służy do podparcia słupów drewnianych w konstrukcjach nośnych w przypadkach, gdy konieczna jest dostosowanie wysokości podparcia słupa oraz ukrycia połączenie np. ze względów archtektonicznych.

Dane techniczne

Wymiary

Wymiary złącza

Referencje Wymiary i otwory [mm] Otwory w płytce
A B C D E F G H t1 t2 Ø5
PVIG 60 90 110 40 40 222 - 274 20 70 8 4 10

R1,k - min(1)

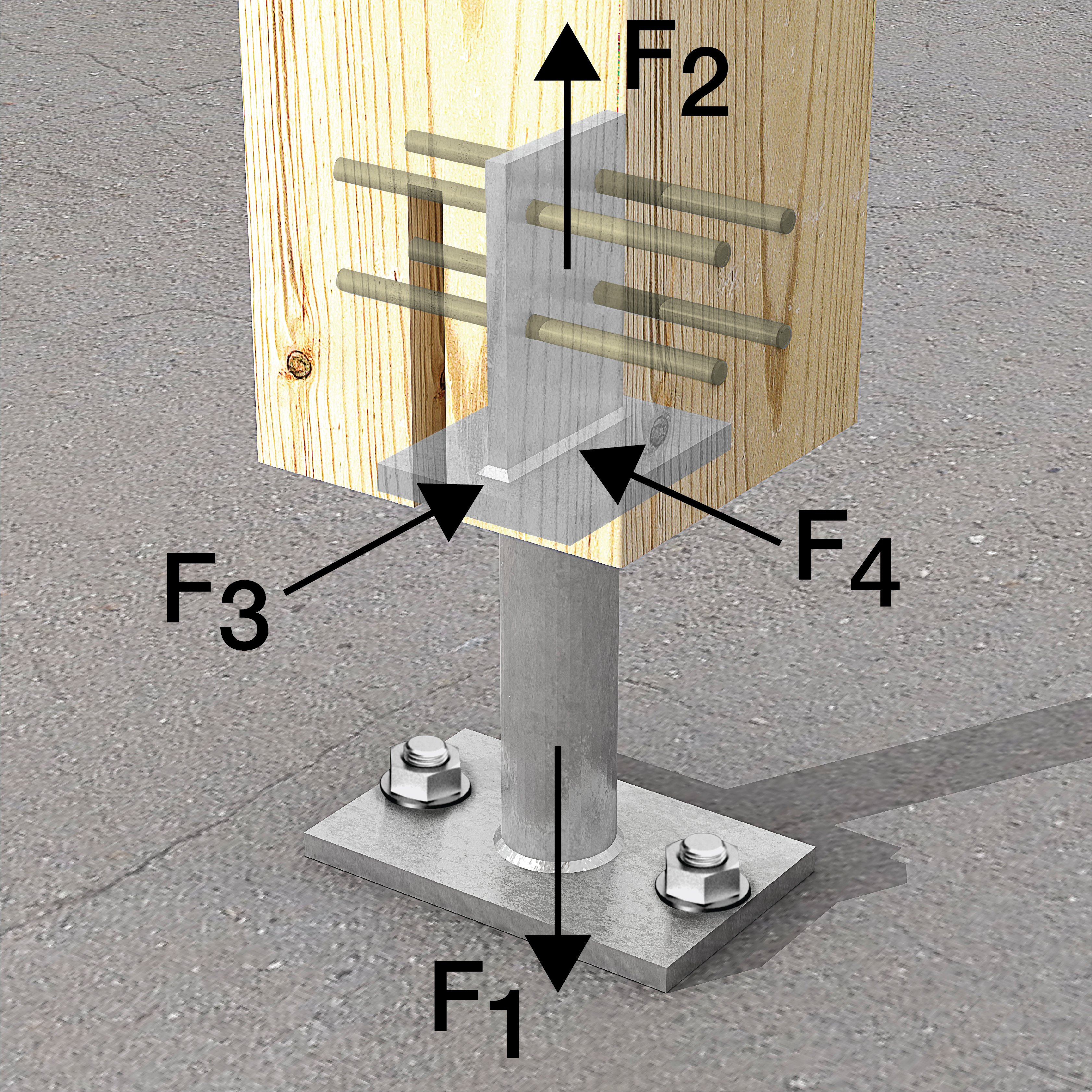

Referencje Łączniki Nośność charakterystyczna [kN]
słup R1,k R2.k R3.k R4.k   gmax**=32 mm R4.k   gmax**= 57 mm R4.k   gmax**= 82 mm
szt. Typ Dł. sworznia [mm] g** Dowel length [mm] Dł. sworznia [mm] Dł. sworznia
80 120 160 32 57 82 Dł. sworznia 120 160 80 120 160 80 120 160
PVIG 4 STD8 min (90.7 ; 49/kmod) 16 20.7 20.7 3.1/kmod 2.7/kmod 2.3/kmod min (2.9 ; 2.5/kmod) min (4.3 ; 4.3/kmod) min (6.5 ; 5.4/kmod) min (2.5 ; 2.2/kmod) min (3.8 ; 3.8/kmod) min (5.7 ; 4.7/kmod) min (2.1 ; 1.8/kmod) min (3.23 ; 3.23/kmod) min (4.8 ; 4.0/kmod)

** g to odległość od góry do dołu podstawy

Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie następuje za pomocą sworzni STD Ø8.
Dostępne są szablony montażowe ułatwiające i przyśpieszające prace na budowie.
Mocowanie podstaw do betonu:
Zatapiane w świeżej mieszance betonowej

  1. Przyłuż część górną podstawy do słupa i zaznacz otwory do nawiercenia oraz głębokość nacięcią do osadzenia podstawy słupa.
  2. Wywierć otwory o wyspecyfikowanej średnicy.
  3. Natnij słup na wymaganą głębokość.

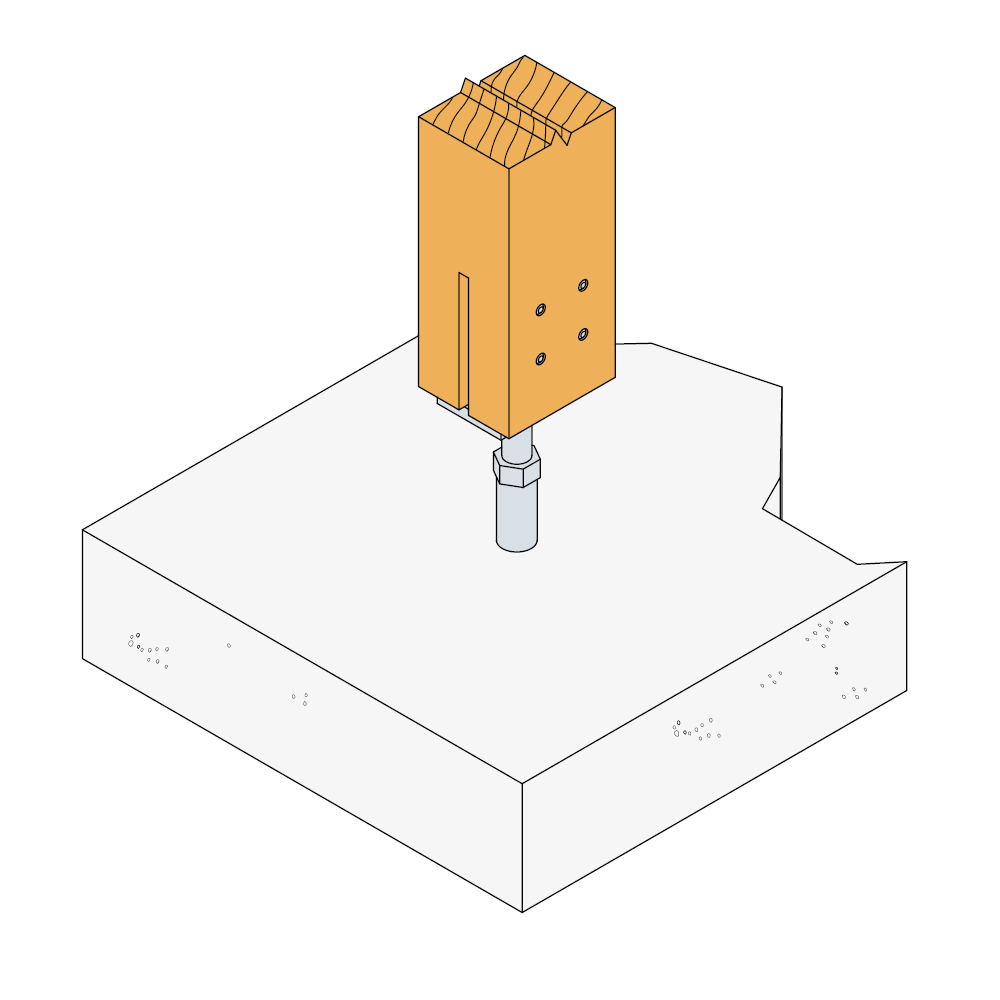

  4. Ustal pozycje podstawy słupa i zatop rurę podstawy w wyznaczony miejscu w świeżej mieszance betonowej.

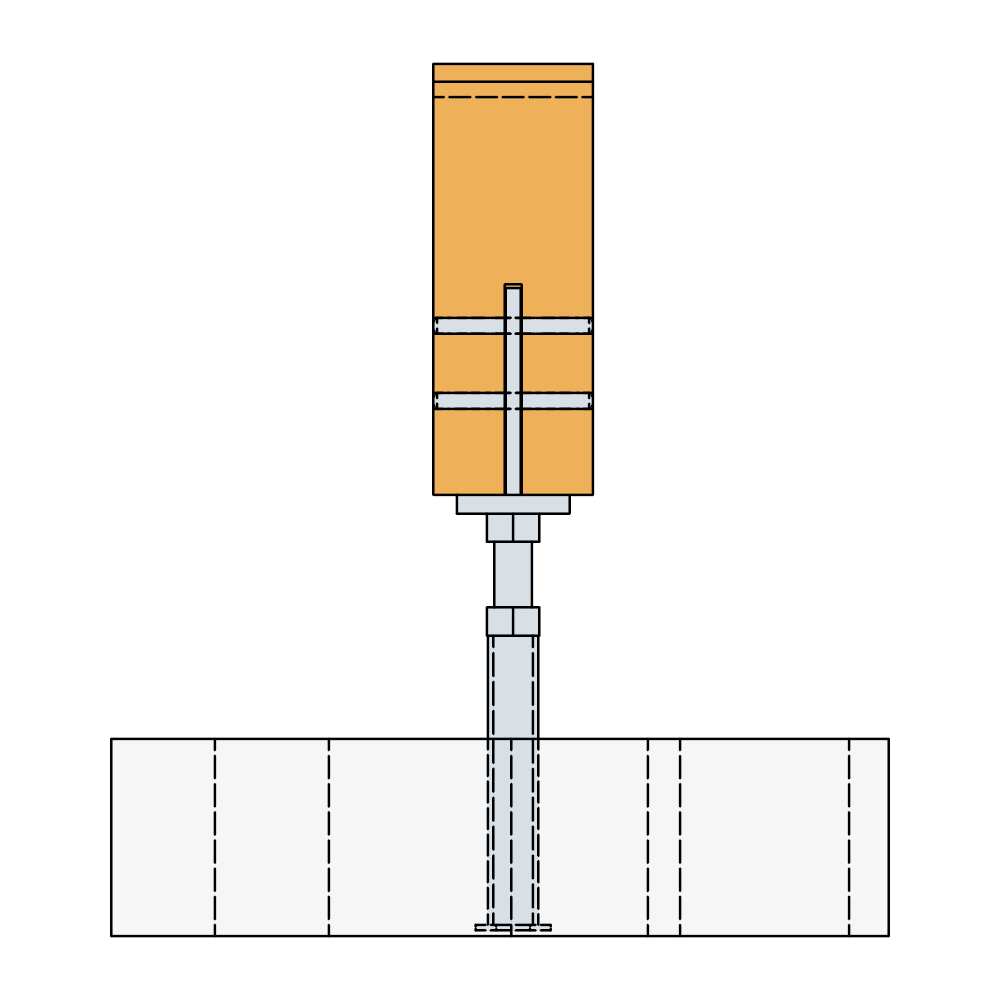

  5. Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
  6. ​Wsuń belkę na podstawę słupa i wbij wszystkie sworznie STD Ø8 w otwory.

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

Biblioteka CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
