Regulowana podstawa słupa

Jedne z najbardziej wszechstronnych podstaw słupa. Posiadają regulację pozycji pionowej pozwalającą precyzyjne dostosować wysokość podparcia słupa. Regulacja pozioma umożliwia zastosowanie tych podstaw ze słupami o różnych przekrojach, także nietypowych.

Karta techniczna

Oznaczenie CE

ETA

EPD

Klasa użytkowania 3

Ocynkowane ogniowo 50 µm

Środowisko zewnętrzne

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR / S220JR
Grubość blachy 5,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

Regulacja wysokości
Regulacja szerokości
Prosty montaż do podłoża
Obliczone statycznie
Duże obciążenia pionowe i poziome

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

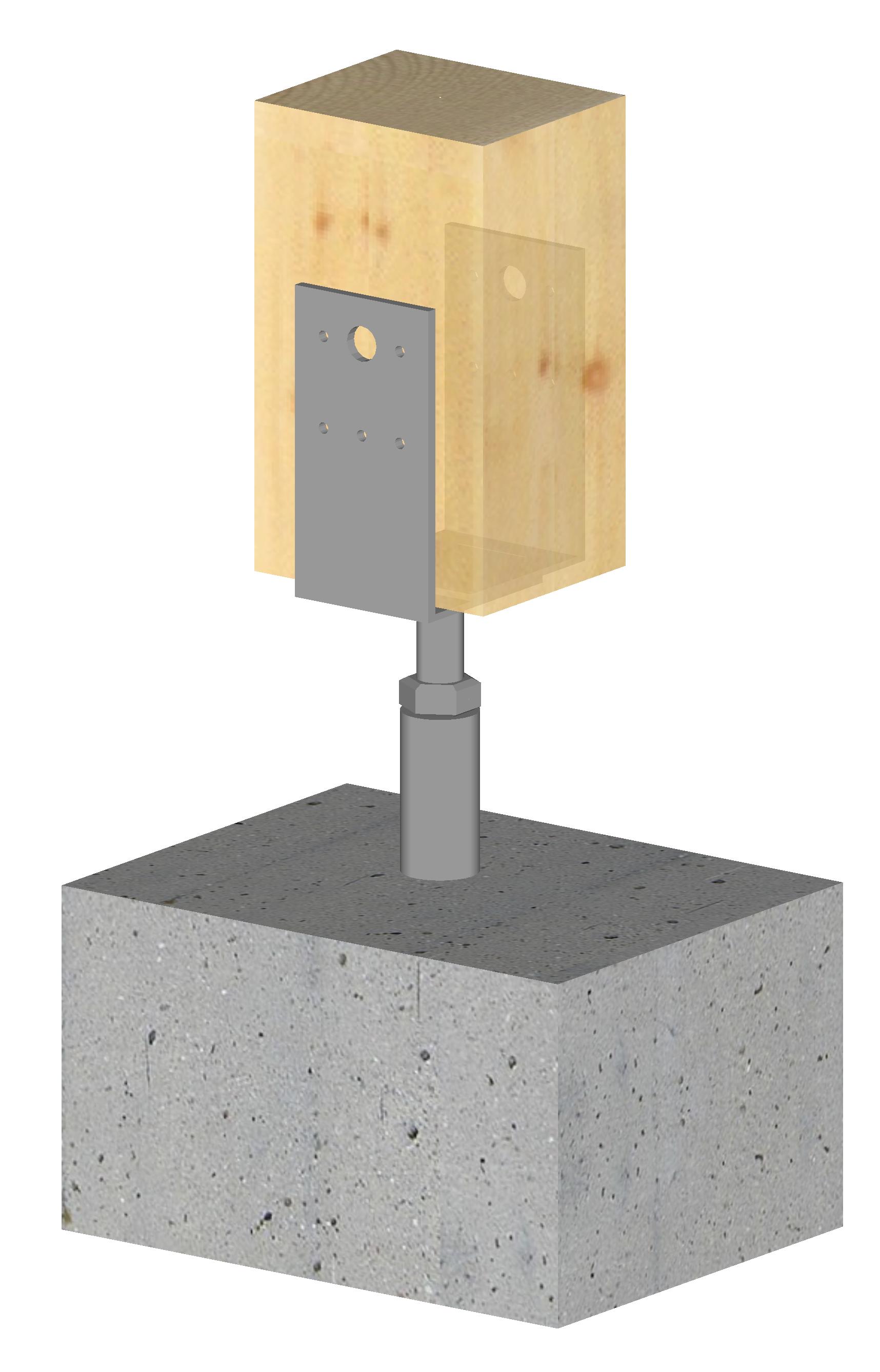

Służy do podparcia słupów drewnianych w konstrukcjach nośnych w przypadkach, gdy konieczna jest dostosowanie wysokości podparcia słupa.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Other		Wymiary złącza[mm]									Otwory w płytce górnej
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t1[mm]	t2[mm]	Okrągłe
	Ilość w opk.	Waga[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t1[mm]	t2[mm]	Ø5	Ø13.5
PVD80G	10	2.1	80-120	70	120	40	40	249 - 302	20	5	4	10	2

R_1,k - min⁽¹⁾

Numer referencyjny	Post base capacity
	Łączniki		Characteristic capacities - Timber C24[kN]
	Do słupa		R₁,ₖ	R₂,ₖ			R₃,ₖ			R4,k
	szt.	Typ		Szer. belki[mm]			g*[mm]			g*[mm]
	szt.	Typ		Dł. sworznia	120	160	48	73	98	48	73	98
PVD80G	10.0	CNA4.0x40	min (77.8 ; 49/kmod)	17.6	min (17.6 ; 11.6/kmod)	min (15.2 ; 7.6/kmod)	2.7/kmod	2.1/kmod	1.7/kmod	6.5/kmod	3.9/kmod	2.8/kmod

* Długość sworznia ≥ 80 mm
** g to odległość od góry do dołu podstawy

Instalacja

Montaż

Mocowanie

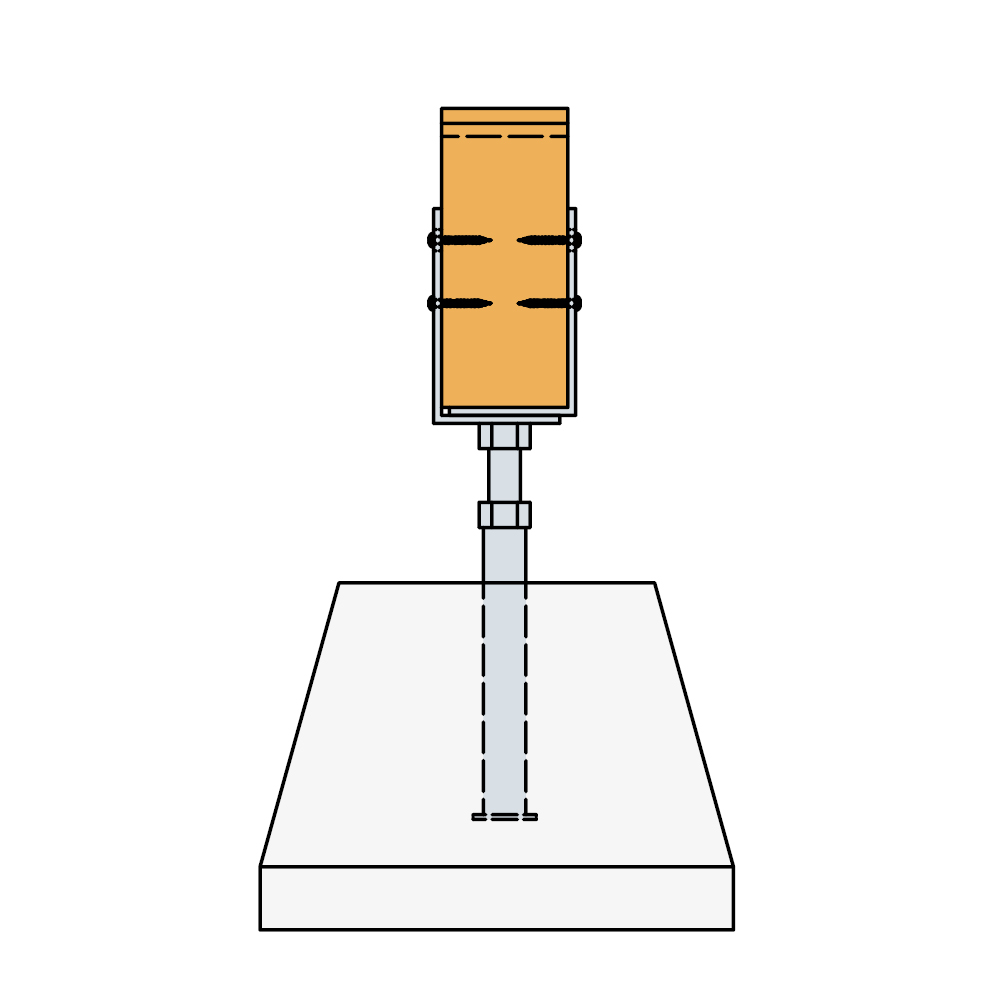

Mocowanie podstawy do drewna:
Mocowanie za pomocą gwoździ systemowych CNA 4,0
Dla wzmocnienia połączenia można zastosować wkręty ciesielskie Ø12.

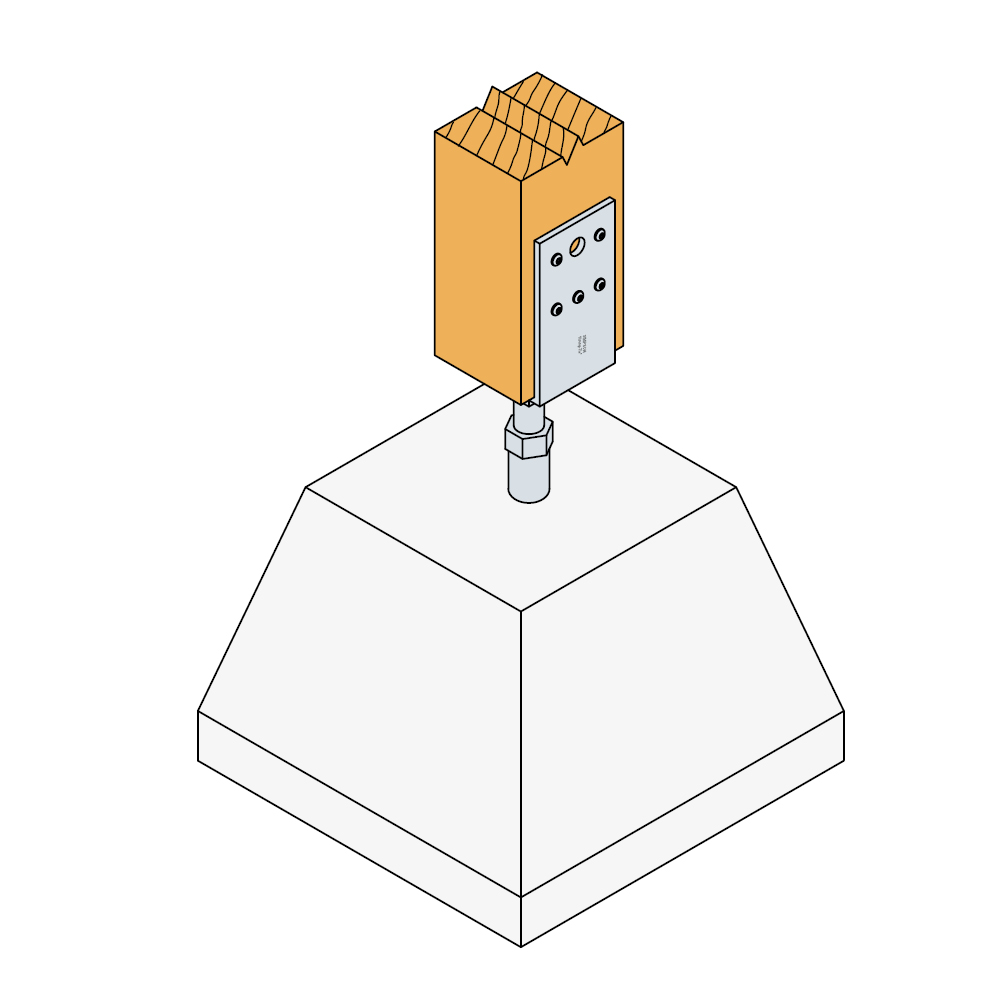

Mocowanie podstaw do betonu:
Zatapiane w świeżej mieszance betonowej.

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e07-0285-07.pdf

Brak dostępnej historii

Europejska ocena techniczna (ETA)

eta-07-0285-2021-12-09.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Pakiety ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D uproszczone
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP

Kup online
