Szczegóły produktu

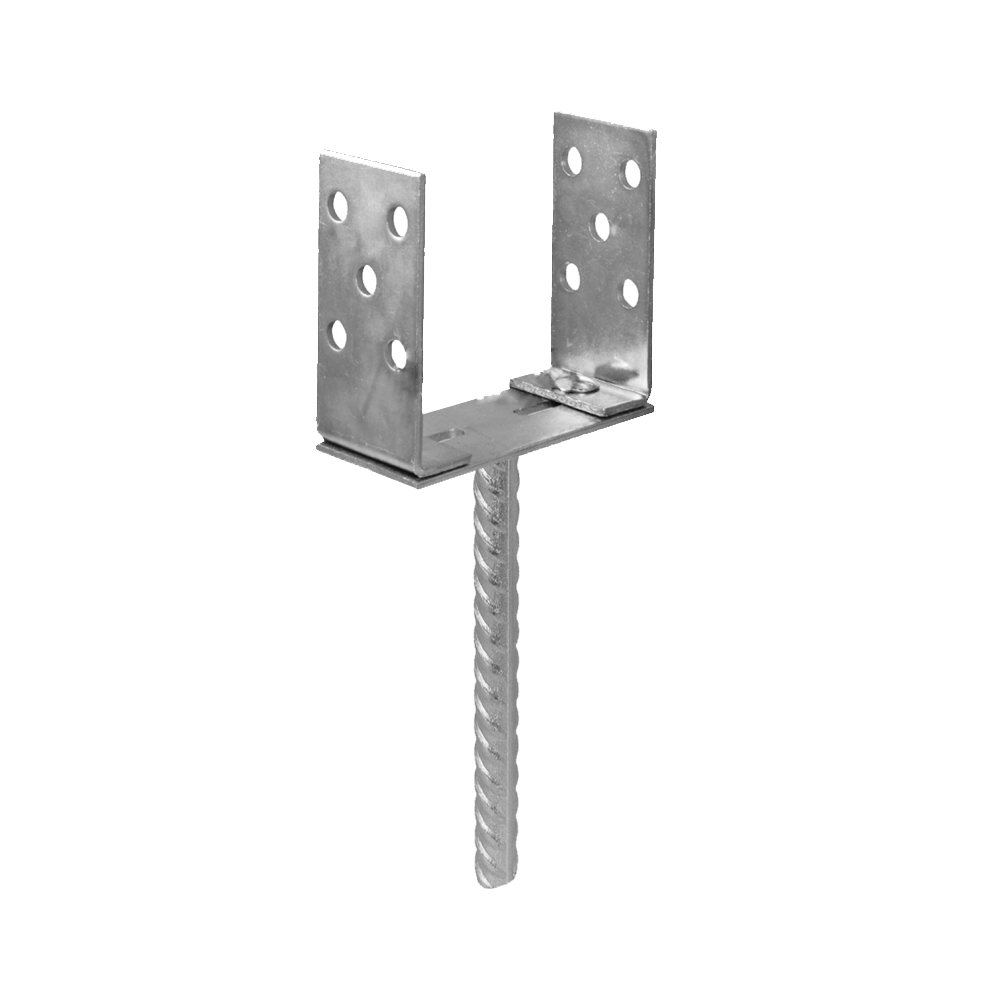

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana ogniowo metodą Sendzimira S250GD
Ochrona antykorozyjna:
Z 275 g/m2 (40 µm)

Zalety

  • Prosty montaż do podłoża.
  • Trwałe i stabilne połączenie.
  • ​Regulowana szerokość podstawy słupa (80-160 mm)

Zastosowanie

Zastosowanie

Stosowane do lekkich konstrukcji w drewnianej architekturze ogrodowej, zadaszeniach, pergolach, altanach czy tarasach.
Stosowane do połączeń niekonstrukcyjnych. Te złącze powinno się stosować tam, gdzie nie uwzględniane są obliczenia statyczne.

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
​- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Dane techniczne

Wymiary złącza

Referencje Wymiary i otwory [mm] Otwory
A B C D Grubość
Górna plytka
Ø11
PEA80-160 80-160 60 110 200 3 10

Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie  za pomocą gwoździ systemowych CNA 4,0 lub alternatywnie wkrętów CSA 5,0
​Dla wzmocnienia połączenia można zastosować wkręty ciesielskie Ø12.
Mocowanie podstaw do betonu:
Zatapiane w świeżej mieszance betonowej lub przy pomocy kotwy chemiczne AT-HP

Montaż

Sposób I

Ustal pozycje podstawy słupa i zatop pręt w wyznaczony miejscu w świeżej mieszance betonowej.

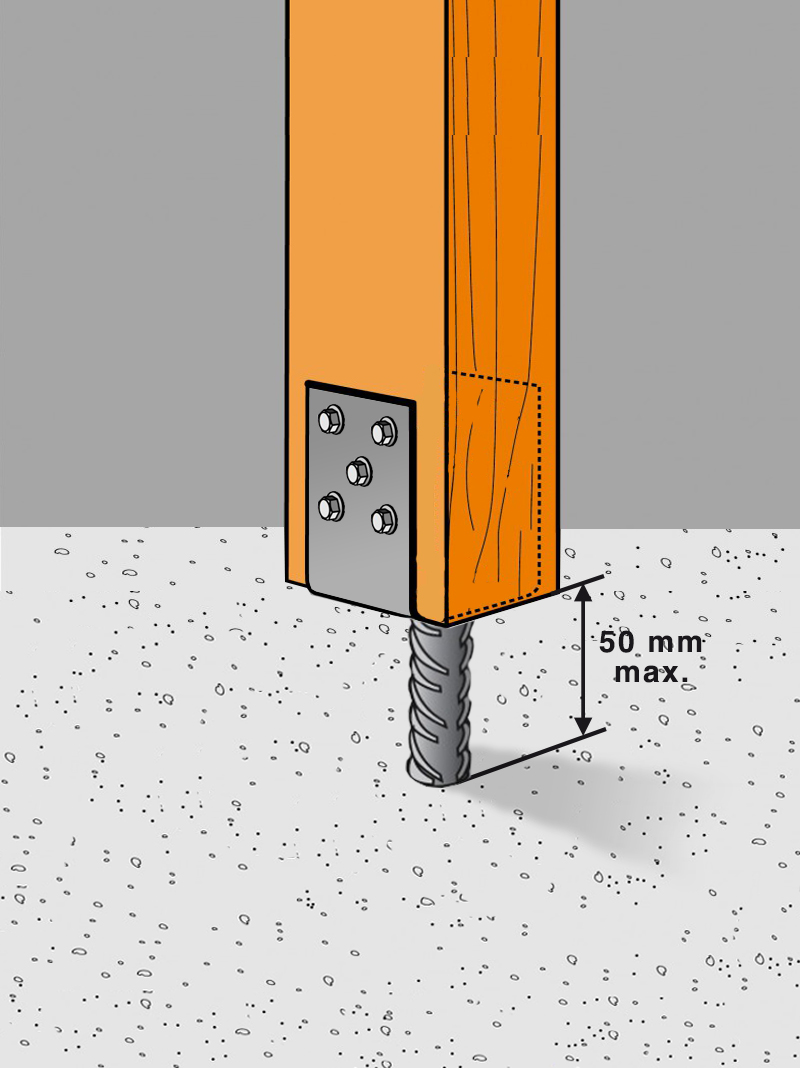

Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA lub alternatywnie wkrętów CSA
Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø12.

Sposób II

Ustalić pozycje podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania.
Wywierć otwory o wymaganej średnicy​.
Usunąć zwierciny z wywierconych otworów.
Użyć kotwy chemicznej mocując pręt w wywierconym otworze.
Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA lub alternatywnie wkrętów CSA
Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø12.
