Gatunek Stali:
Stal ocynkowana ogniowo metodą Sendzimira S250GD Ochrona antykorozyjna:
Z 275 g/m2 (40 µm)
Zalety
Prosty montaż do podłoża.
Trwałe i stabilne połączenie.

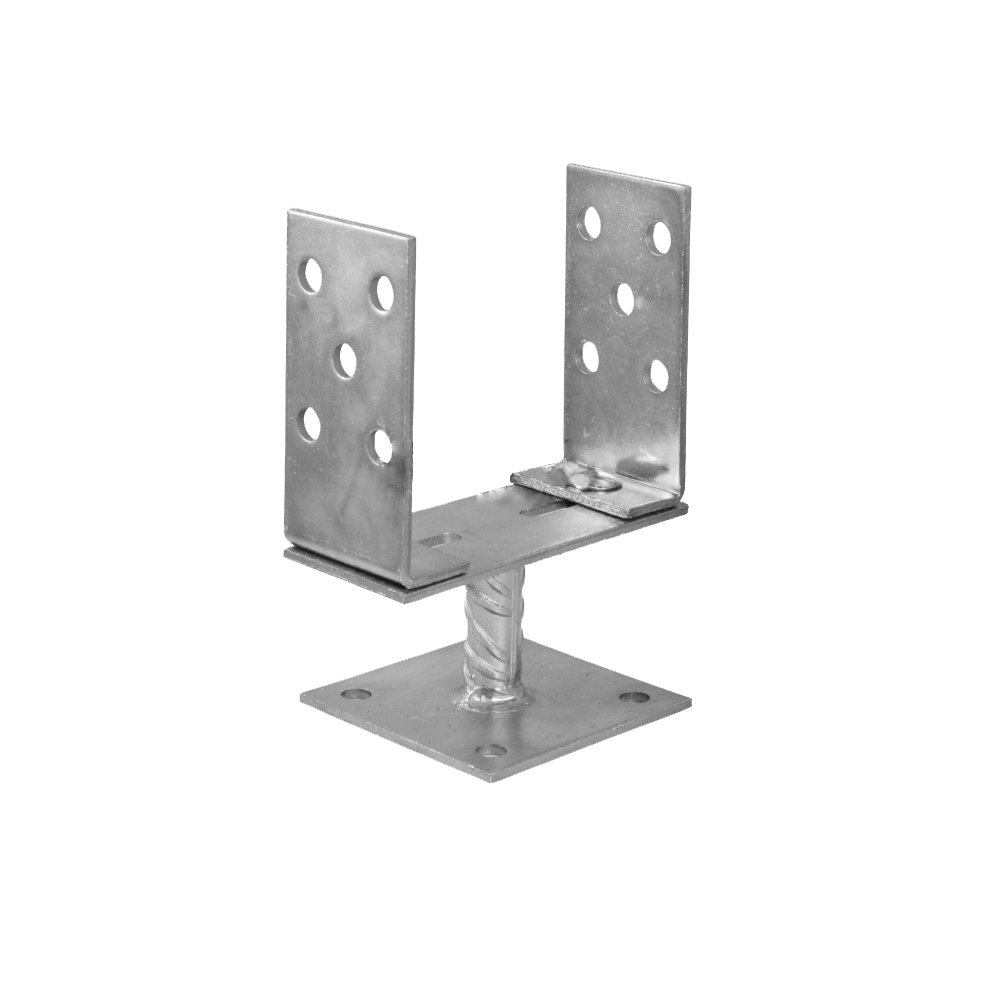

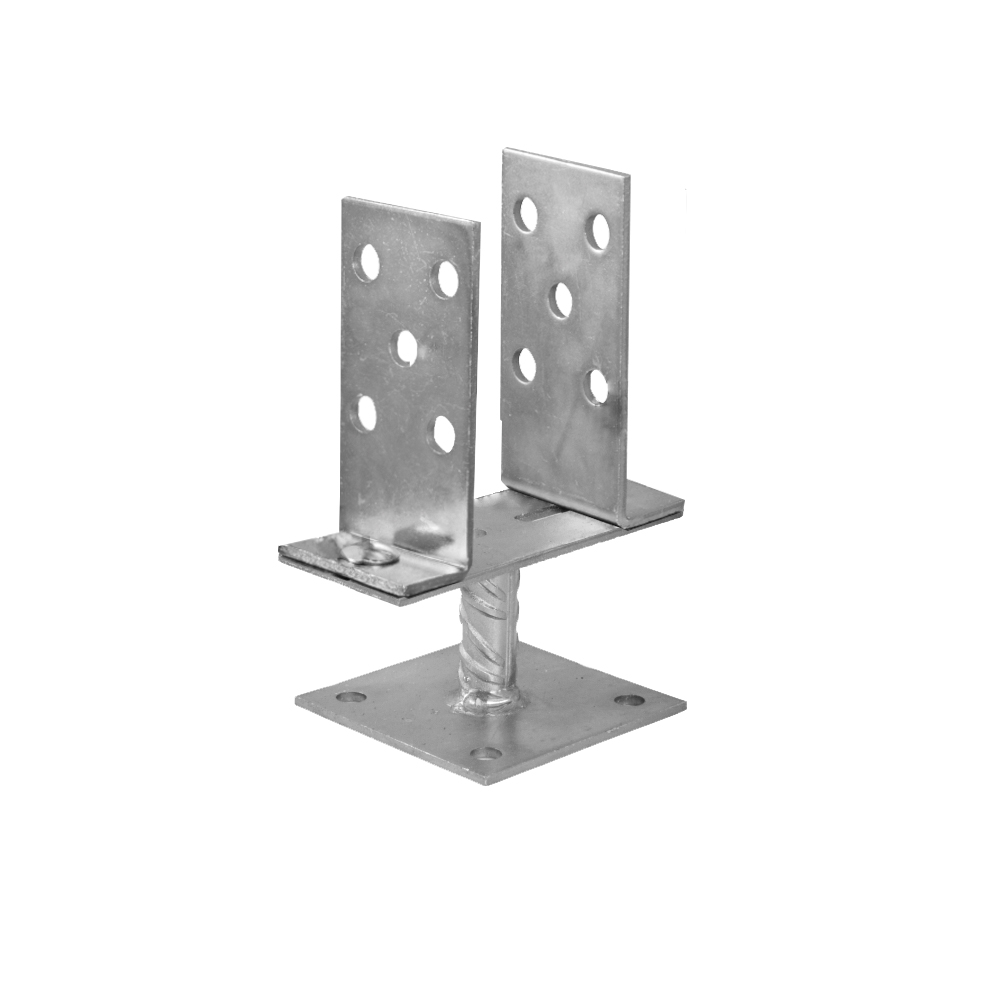

Regulowana szerokość podstawy słupa (80-160 mm)
Zastosowanie
Zastosowanie
Stosowane do lekkich konstrukcji w drewnianej architekturze ogrodowej, zadaszeniach, pergolach, altanach czy tarasach.
Stosowane do połączeń niekonstrukcyjnych. Te złącze powinno się stosować tam, gdzie nie uwzględniane są obliczenia statyczne.
Połączenie
Słup - Beton Element główny:
- beton
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo
Dane techniczne
Wymiary złącza
Referencje
Wymiary i otwory [mm]
Otwory
A
B
C
D
Grubość
Górna plytka
Dolna Płytka
Ø11
Ø11
PBEA80-160
80-160
60
110
200
3
10
4
Array
Instalacja

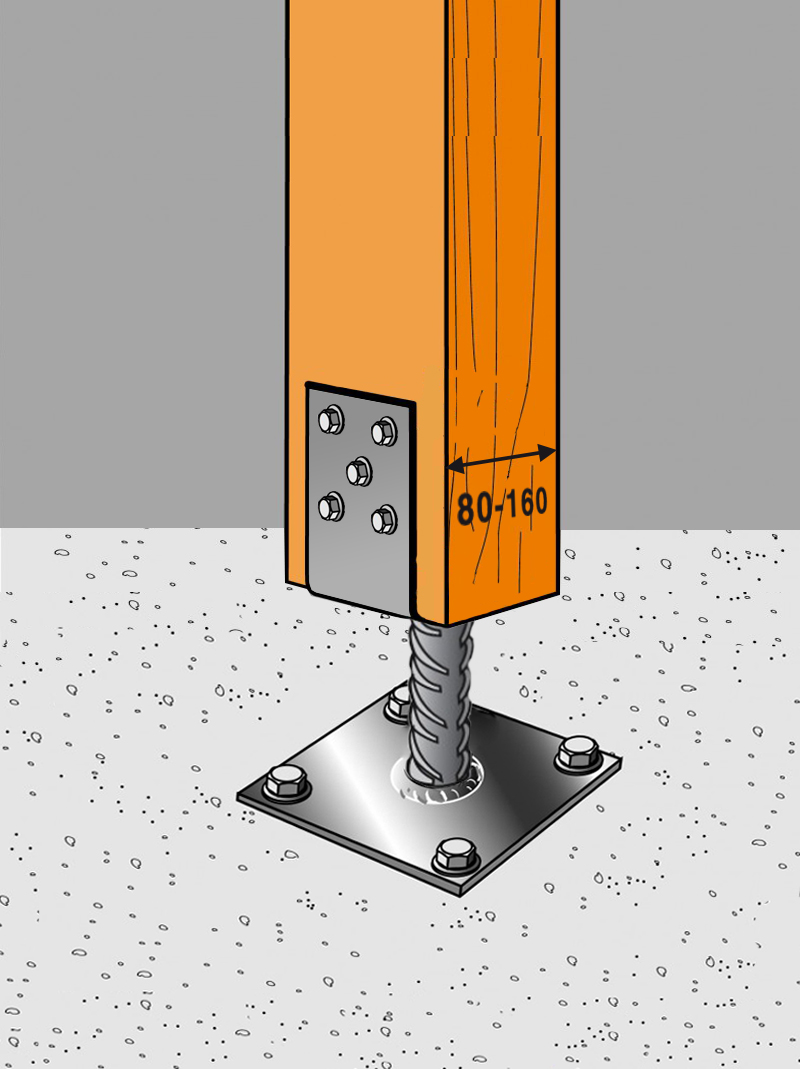

Montaż
Mocowanie
Mocowanie podstawy do drewna:
Mocowanie za pomocą gwoździ systemowych CNA 4,0 lub alternatywnie wkrętów CSA 5,0
Dla wzmocnienia połączenia można zastosować wkręty ciesielskie Ø12. Mocowanie podstaw do betonu:
Za pomocą kotwy rozporowej WA M10 lub kotwy chemiczne AT-HP z prętem gwintowanym LMAS M10
