PJIB

Regulowana podstaw słupa

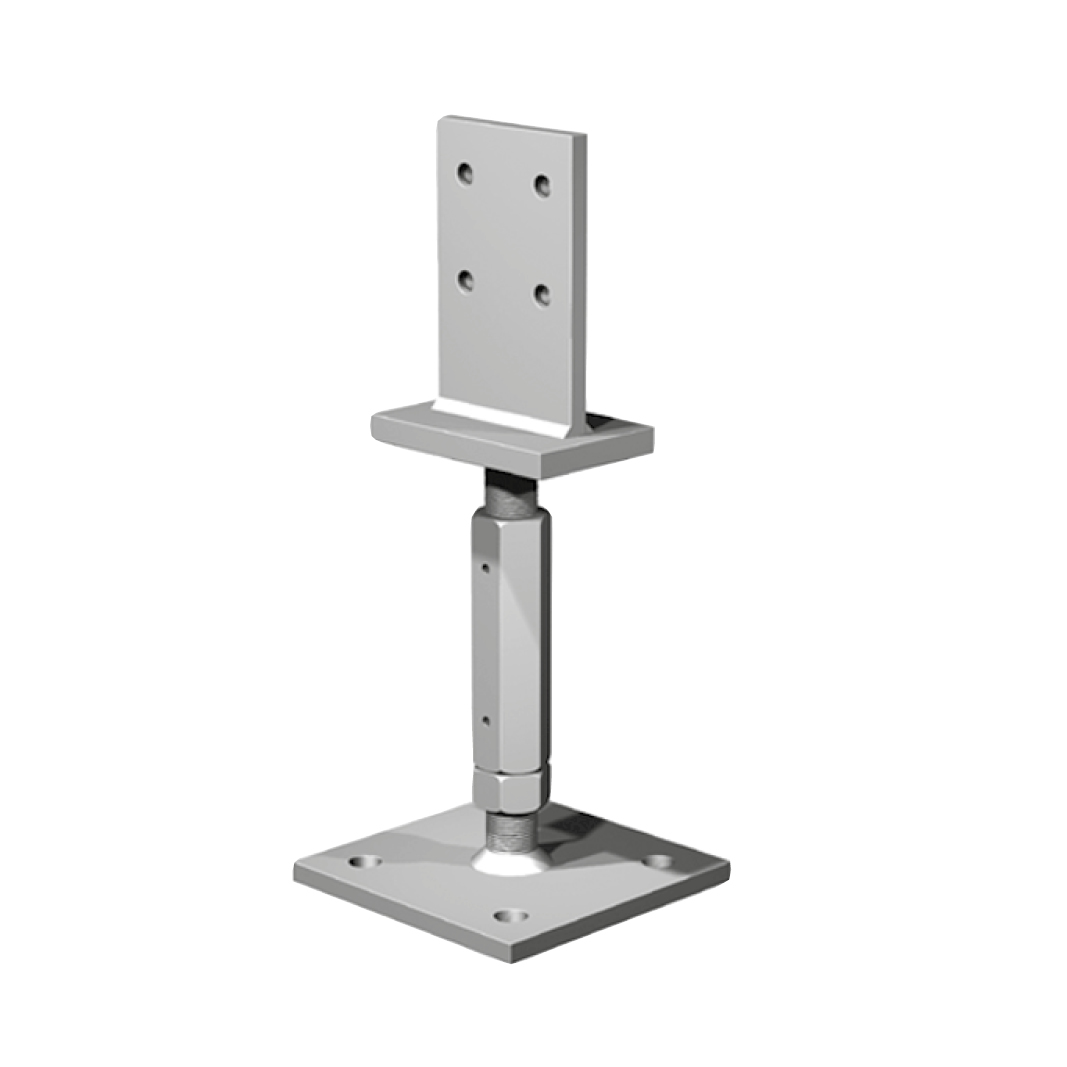

Podstawa słupa regulowana. Regulacja pozycji pionowej pozwala precyzyjne dostosować wysokość podparcia słupa. Zaprojektowane podobnie jak PVIB.

Karta techniczna

Oznaczenie CE

ETA

Ocynkowane ogniowo 50 µm

EPD

Klasa użytkowania 3

Środowisko zewnętrzne

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal ocynkowana S235JR / S220JR
Grubość blachy 8,0 mm i 15,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

Niewidoczne połączenie
Prosty montaż do podłoża
Obliczone statycznie
Duże obciążenia pionowe i poziome
Regulacja pionowa podstawy słupa

Zastosowanie

Połączenie

Słup - Beton
Element główny:
- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Służy do podparcia słupów drewnianych w konstrukcjach nośnych w przypadkach, gdy konieczna jest dostosowanie wysokości podparcia słupa oraz ukrycia połączenie np. ze względów architektonicznych.

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary
	Wymiary złącza[mm]									Otwory w płytce górnej	Otwory w płytce dolnej	Other
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t1[mm]	t2[mm]	Okrągłe	Okrągłe	Waga[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t1[mm]	t2[mm]	Ø8.5[mm]	Qty[mm]	Waga[kg]
PJIBG	90	60	110	120	120	163 - 213	20	8	8	4	4	2.4

Nośność charakterystyczna - pełne gwoździowanie

Numer referencyjny	Post base capacity
	Nośności dla połączenia belka - beton[kN]
	Łączniki				Characteristic capacities - Timber C24[kN]
	Do słupa		Do betonu		R₁,ₖ	R₂,ₖ			R₃,ₖ		R4,k
	szt.	Typ	szt.	Typ		Ø8x80	Ø8x100	Ø8x120	min. g	max. g	min. g			max. g
	szt.	Typ	szt.	Typ		Ø8x80	Ø8x100	Ø8x120	min. g	max. g	Ø8x80	Ø8x100	Ø8x120	Ø8x80	Ø8x100	Ø8x120
PJIBG	4	Ø8	4.0	Ø12	min( 90.7 ; 54.5/kmod )	16	18.7	20.7	1.4/kmod	1.1/kmod	min( 2 ; 1.6/kmod )	min( 2.3 ; 1.8/kmod )	min( 2.6 ; 1.8/kmod )	min( 1.7 ; 1.4/kmod )	min( 2 ; 1.4/kmod )	min( 2.1 ; 1.4/kmod )

b = Szerokość słupa [mm]

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e07-0285-07.pdf

Brak dostępnej historii

Europejska ocena techniczna (ETA)

eta-07-0285-2021-12-09.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Pakiety ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D uproszczone
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP

Kup online
