KEM HP
POLIESTROWA Kotwa chemiczna do betonu i elementów murowych

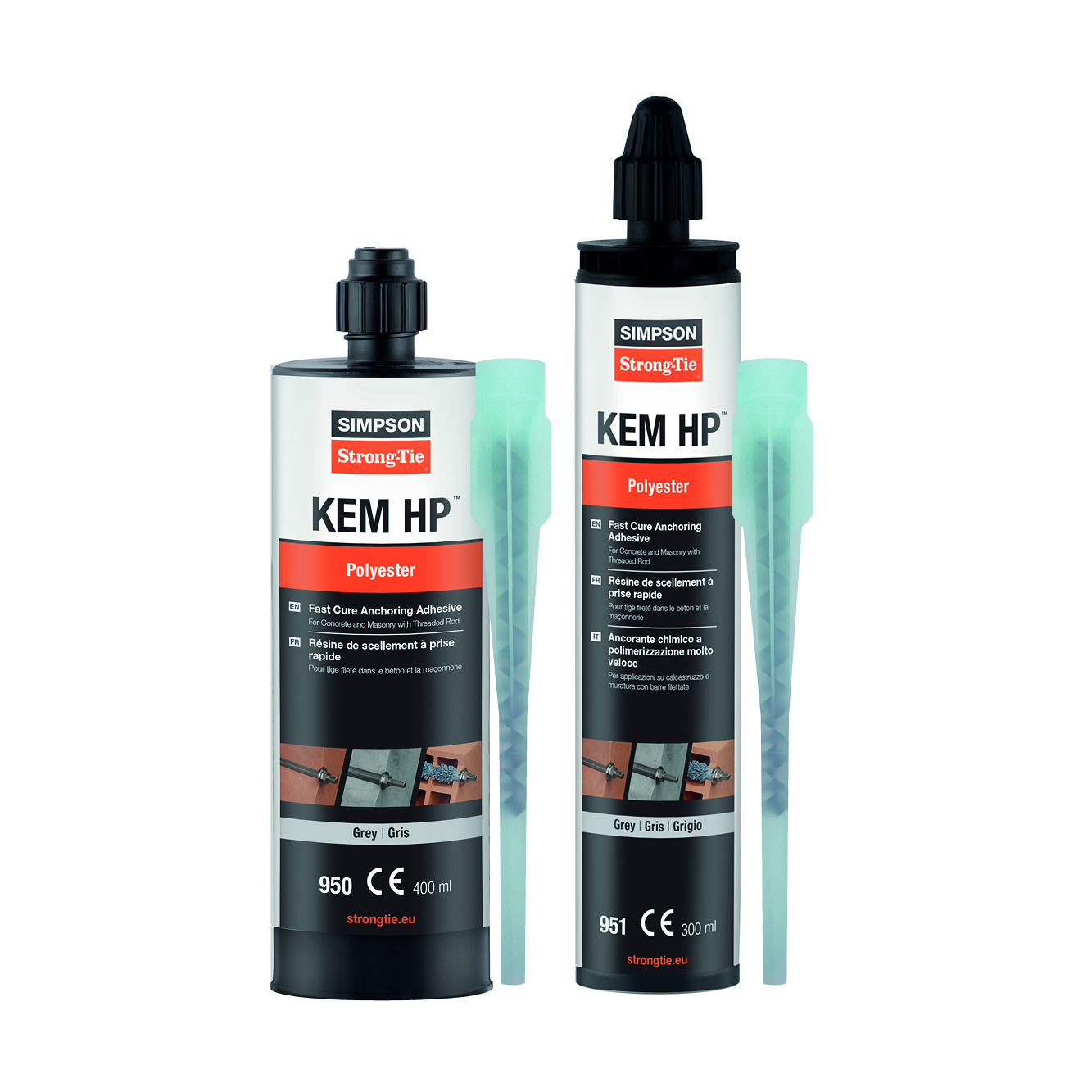

KEM HP to żywica poliestrowa ogólnego stosowania do średnich obciążeń. Szybko wiążąca formuła stosowana do kotwienia prętów gwintowanych w niezarysowanym betonie i elementach murowych. Temperatura pracy: • krótkotrwała: do +80°C • długotrwała: do +50°C

Oznaczenie CE

ETA
Szczegóły produktu
Właściwości
Materiał
POLIESTROWA Kotwa chemiczna
Zastosowanie
Obszar zastosowanie
- Konstrukcje stalowe
- Mocowania elementów drewnianych do betonu
- Budownictwo przemysłowe
- Konstrukcje stalowe (balustrady, wsporniki itp.)
- Kotwienie bram i maszyn
Połączenia z
- Beton
- Cegła pełna
- Cegła kratówka
- Cegła pełna wapienno-piaskowa
- Bloczki i pustaki z betonu lekkiego
- Beton komórkowy
- Pustaki wapienno-piaskowe
- Pustaki ceramiczne
Dane techniczne
KEM HP
| Numer referencyjny | Chemical fixings dimensions | |||||
|---|---|---|---|---|---|---|
| Informacje o produkcie | ||||||
| Nazwa | Kolor | Pojemość[ml] | Okres przechowywania | Ilość w opk.[pcs] | Ilość w plt. | |
| 951040BH00000 | KEM HP 951 | Blue-to-Grey | 300 | 18.0 | 12 | 1152.0 |
| 950070BH00000 | KEM HP 950 | Blue-to-Grey | 400 | 18.0 | 12 | 840.0 |
Rozstaw kotew, odległości od krawędzi i grubość podłożą
| Numer referencyjny | Chemical fixings Installation data | ||||
|---|---|---|---|---|---|
| Rozstaw kotew, odległości od krawędzi i grubość podłożą | |||||
| Głębokośc kotwienia[kN] | |||||
| Charakt. rozstaw kotew Scᵣ, N | Min. rozstaw kotew sₘᵢₙ | Charakt. odległość od krawędzi Ccᵣ, N[mm] | Min. odległość od krawędzi cₘᵢₙ[mm] | Min. grubość podłoża hₘᵢₙ[mm] | |
| KEM HP + M8 | 240 | 40 | 120 | 40 | 110 |
| KEM HP + M10 | 270 | 50 | 135 | 50 | 120 |
| KEM HP + M12 | 330 | 60 | 165 | 60 | 140 |
| KEM HP + M16 | 380 | 80 | 190 | 80 | 160 |
| KEM HP + M20 | 510 | 100 | 255 | 100 | 220 |
| KEM HP + M24 | 630 | 120 | 315 | 120 | 270 |
Nośności charakterystyczne - Rozciąganie NRk [kN]stal węglowa 5.8
| Numer referencyjny | Chemical fixings Installation data | Chemical fixings Loads |
|---|---|---|
| Gł. kotwienia[mm] | Nośności charakterystyczne - stal węglowa 5.8[kN] | |
| Efektywna głębokość kotwienia hₑf | Rozciąganie - Nᵣₖ[kN] | |
| Beton niezarysowany | ||
| C20/25 | ||
| KEM HP + M8 | 80 | 17.1 |
| KEM HP + M10 | 90 | 22.6 |
| KEM HP + M12 | 110 | 33.2 |
| KEM HP + M16 | 125 | 50.3 |
| KEM HP + M20 | 170 | 85.5 |
| KEM HP + M24 | 210 | 126.7 |
Nośności charakterystyczne - Ścinanie VRk [kN]
| Numer referencyjny | Chemical fixings Installation data | Chemical fixings Loads | |
|---|---|---|---|
| Gł. kotwienia[mm] | Nośności charakterystyczne[kN] | Characteristic resistance with seismic washer (αgap = 1,0) | |
| Efektywna głębokość kotwienia hₑf | Ścinanie - Vᵣₖ[kN] | Kategoria sejsmiczna C2[kN] | |
| Obciążenia statyczne i quasi-statyczne[kN] | Shear - VRk,eq,c2 | ||
| Stal węglowa 5.8 | Stal nierdzewna A4 70 | ||
| KEM HP + M8 | 80 | 9.1 | 12.8 |
| KEM HP + M10 | 90 | 14.5 | 20.3 |
| KEM HP + M12 | 110 | 21.1 | 29.5 |
| KEM HP + M16 | 125 | 39.3 | 55 |
| KEM HP + M20 | 170 | 61.3 | 85.8 |
| KEM HP + M24 | 210 | 88.3 | 123.6 |
Nośności obliczeniowe - Rozciąganie NRd [kN] Stal węglowa 5.8
| Numer referencyjny | Chemical fixings Installation data | Chemical fixings Loads |
|---|---|---|
| Gł. kotwienia[mm] | Nośności obliczeniowe - Stal węglowa 5.8[kN] | |
| Efektywna głębokość kotwienia hₑf | Rozciąganie Nᵣd (1)[kN] | |
| Beton niezarysowany | ||
| C20/25 | ||
| KEM HP + M8 | 80 | 9.5 |
| KEM HP + M10 | 90 | 12.6 |
| KEM HP + M12 | 110 | 18.4 |
| KEM HP + M16 | 125 | 27.9 |
| KEM HP + M20 | 170 | 47.5 |
| KEM HP + M24 | 210 | 70.4 |
Nośności obliczeniowe - Ścinanie VRd [kN]
| Numer referencyjny | Chemical fixings Installation data | Chemical fixings Loads | |
|---|---|---|---|
| Gł. kotwienia[mm] | Stal węglowa - nośności obliczeniowe[kN] | Characteristic resistance with seismic washer (αgap = 1,0) | |
| Efektywna głębokość kotwienia hₑf | Ścinanie Vᵣd (2)[kN] | Kategoria sejsmiczna C1[kN] | |
| Obciążenia statyczne i quasi-statyczne[kN] | Shear - VRk,eq,c1 | ||
| Stal węglowa 5.8 | Stal nierdzewna A4 70 | ||
| KEM HP + M8 | 80 | 7.3 | 8.2 |
| KEM HP + M10 | 90 | 11.6 | 13 |
| KEM HP + M12 | 110 | 16.9 | 18.9 |
| KEM HP + M16 | 125 | 31.4 | 35.2 |
| KEM HP + M20 | 170 | 49 | 55 |
| KEM HP + M24 | 210 | 70.6 | 79.2 |
Instalacja
Parametry montażowe - beton
| Numer referencyjny | Chemical fixings Installation data | |||||
|---|---|---|---|---|---|---|
| Gł. kotwienia[mm] | Parametry montażowe | |||||
| Efektywna głębokość kotwienia hₑf | Średnica wiercenia d₀[mm] | Głębokość wiercenia h₀ ≥[mm] | Średnica otworu przelotowego df ≤[mm] | Rozmiar nasadki/klucza SW[kN] | Moment dokr. Tᵢₙₛₜ,max[Nm] | |
| KEM HP + M8 | 80 | 10 | 80 | 9 | 13 | 10 |
| KEM HP + M10 | 90 | 12 | 90 | 12 | 17 | 20 |
| KEM HP + M12 | 110 | 14 | 110 | 14 | 19 | 40 |
| KEM HP + M16 | 125 | 18 | 125 | 18 | 24 | 80 |
| KEM HP + M20 | 170 | 24 | 170 | 22 | 30 | 120 |
| KEM HP + M24 | 210 | 28 | 210 | 26 | 36 | 160 |
Uwagi do tabel nośności prętów gwintowanych w betonie
1 kN ≈ 100 kG (kgf)
- Pojedyncza kotwa bez uwzględnienia wpływu rozstawu kotew oraz odległości od krawędzi w betonie klasy C20/25.
- Obliczenia projektowe zgodnie z normą EN 1992-4:2018 (γc = 1,5; ψsus = 1).
- Nośności obliczeniowe Nrd (na rozciąganie) oraz Vrd (na ścinanie) wynikają z nośności charakterystycznych podanych w Europejskiej Ocenie Technicznej (ETA) i uwzględniają częściowe współczynniki bezpieczeństwa materiałowego γm.
- Zalecane obciążenia N i V wynikają z nośności charakterystycznych określonych w ETA i uwzględniają częściowe współczynniki bezpieczeństwa γf = 1,4 oraz γm.
- Podane wartości obowiązują dla temperatury 24°C przy oddziaływaniu długotrwałym oraz do 40°C przy oddziaływaniu krótkotrwałym. Dla wyższych temperatur należy odwołać się do odpowiedniej Europejskiej Oceny Technicznej (ETA).
- Wartość nośności przy czystym ścinaniu dla odległości od krawędzi C ≥ 10 × hnom.
- W przypadku wszystkich pozostałych warunków zastosowania oraz w celu uzyskania szczegółowych informacji należy zapoznać się z Kartą Techniczną produktu oraz odpowiednimi Europejskimi Ocenami Technicznymi (ETA).
Reference

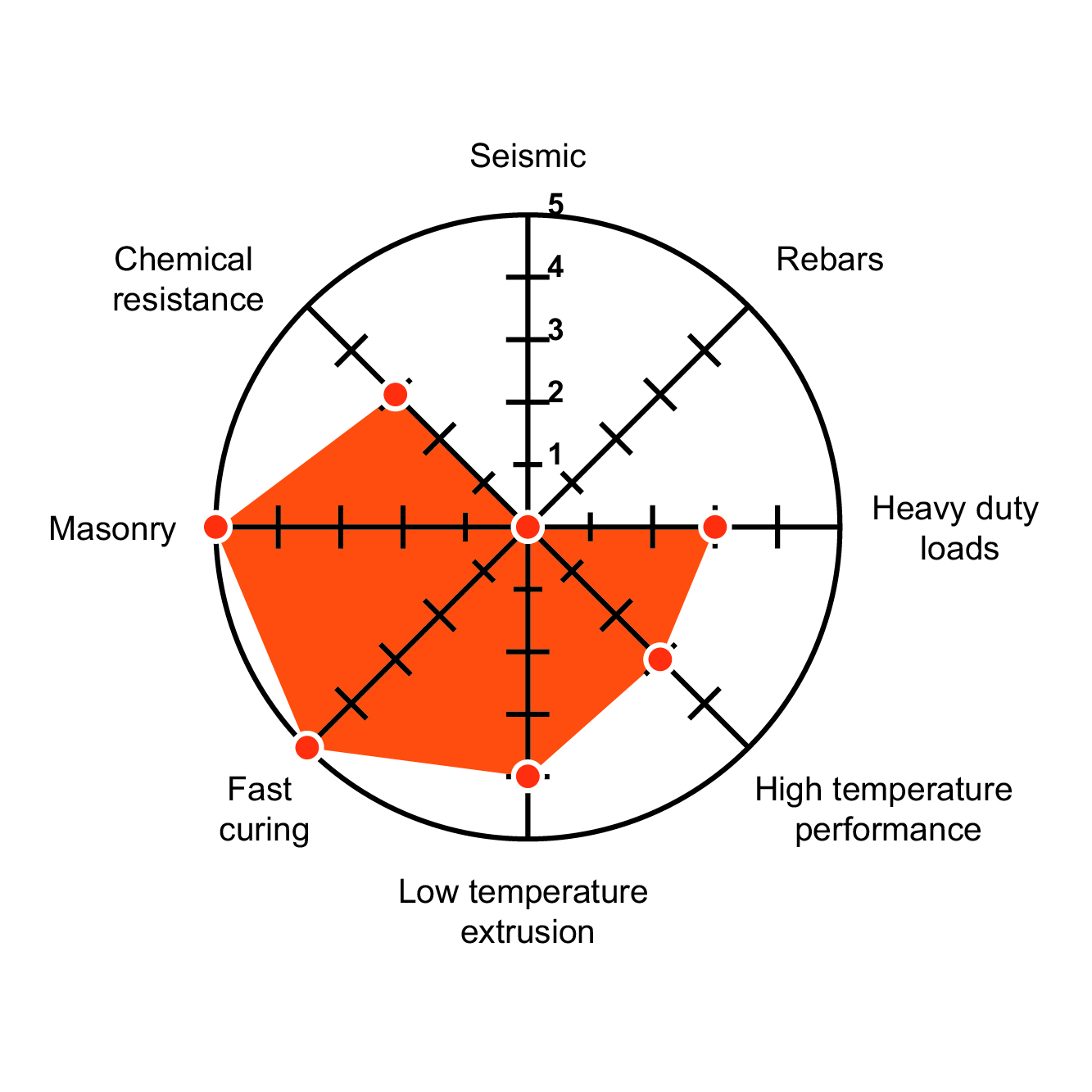

Właściwości
- Szybkie wiązanie
- Średnie obciążenia
- Możliwość stosowania w mokrym betonie i otworach zalanych
Dodatkowe cechy produktu
- Europejska Ocena Techniczna ETA-20/0108 dla zastosowań w betonie niezarysowanym zgodnie z EAD 330499-01-0601.
- Europejska Ocena Techniczna ETA-20/0107 dla zastosowań w podłożach murowych zgodnie z EAD 330076-00-0604.
- Przeznaczona do mocowań o średnich i dużych obciążeniach.
- Dobra tiksotropia żywicy, umożliwiająca aplikację bez spływania z otworu.
- Możliwość wykonywania mocowań sufitowych (nad głową).
- Zakres temperatur pracy po utwardzeniu: od -40°C do +50°C (krótkotrwale do +80°C).
- Produkt przebadany zgodnie z wymaganiami LEED, uzyskując klasę emisji A+.
