PPS-G
Podstawa słupa regulowana
Regulowane podstawy słupa, PPS do montażu w gotowym betonie. Regulacja pionowa pozwala na dostosowanie wysokości podparcia słupa. Zaprojektowane do przenoszenia wyłącznie obciążeń pionowych.
Oznaczenie CE
ETA
Klasa użytkowania 3
EPD
Oprogramowanie Connector Selector
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary
Wymiary złącza
| Referencje | Wymiary złącza [mm] | Otwory płytki | Ilość w opk. | Waga [kg] | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø9 [mm] | |||
| PPS80G | 80 | 80 | 350 | 20 | 8 | 4 | 10 | 1.2 |
Nośność charakterystyczna - pełne gwoździowanie
| Referencje | Łączniki | Nośności charakterystyczne - dla klasy drewna C24 [kN] | ||
|---|---|---|---|---|
| do słupa | R1.k | |||
| szt. | Typ | Beton | ||
| C16/20 | C20/25 | |||
| PPS80G | 4 | Ø8 | 40.0/kmod | 49.5/kmod |
Odległość między powierzchnią betonu i dolną częścią słupka powinna wynosić max. 100 mm.

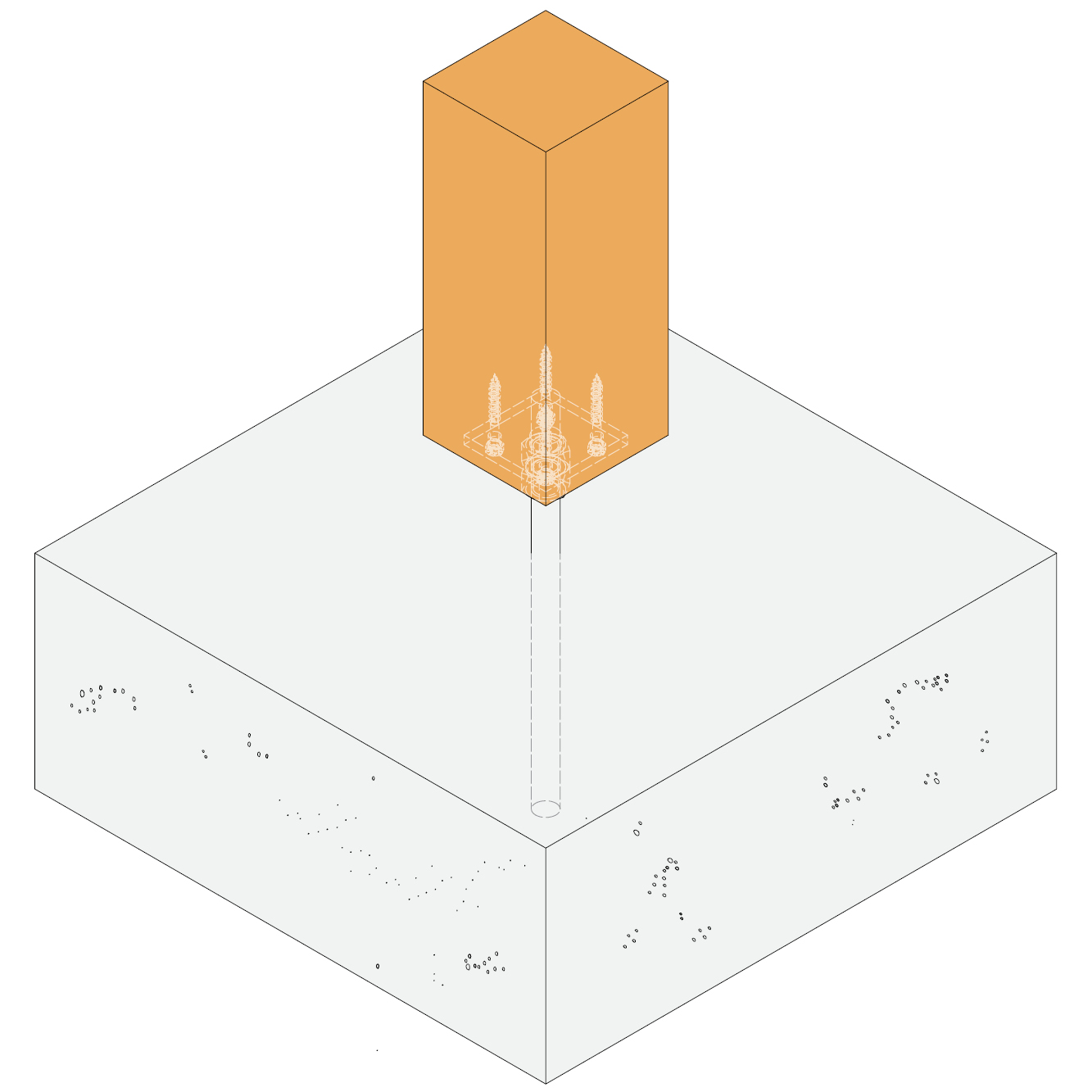

Instalacja
Montaż
