PS41

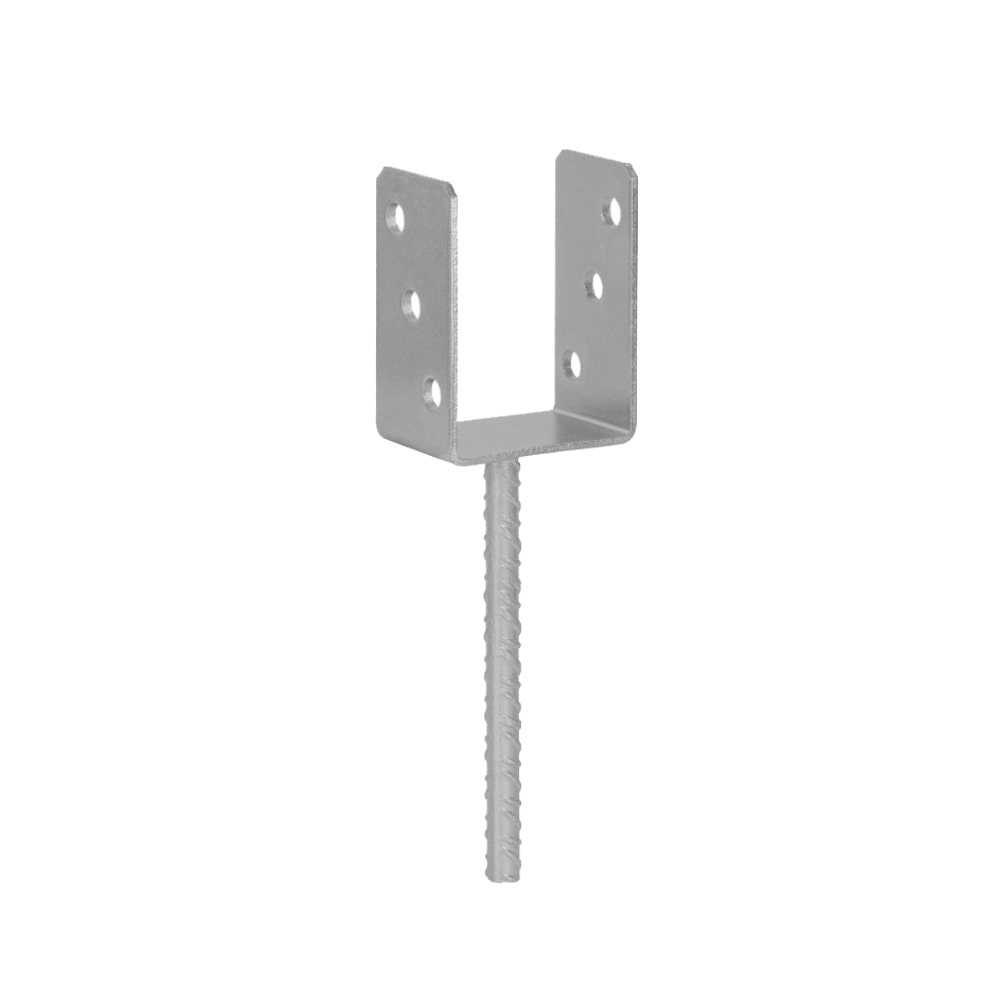

Podstawa słupa

Lżejsza wersja podstawy słupa PPD. Przeznaczona jest do mniejszych obiektów budowlanych. Nie jest zaprojektowana na przenoszenie sił poziomych.

Klasa użytkowania 3
Klasa użytkowania 3
Ocynkowane ogniowo 50 µm
Ocynkowane ogniowo 50 µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Gatunek Stali:
    S235JR
    Grubość blachy 5,0 mm
  • Ochrona antykorozyjna:
    Cynkowana ogniowo metodą zanurzeniową grubość warstwy cynku (55 µm)

Zalety

  • Prosty montaż do podłoża.
  • ​Obliczone statycznie.
  • Trwałe i stabilne połączenie.

Zastosowanie

Połączenie

Słup - Beton
Element główny:
​- beton

Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo

Stosowane

  • Stosowane do lekkich konstrukcji w drewnianej architekturze ogrodowej, zadaszeniach, pergolach, altanach czy tarasach.

Dane techniczne

Wymiary produktu

Numer referencyjnyWymiary
Wymiary złącza[mm]Otwory w płytce górnej
A[mm]B[mm]C[mm]D[mm]t[mm]Okrągłe
LIczba
41070P70609720046
41080P80609720046
41090P90609720046
41100P100609720046
41120P120609720046
41140P140609720046

Instalacja

Montaż

Mocowanie

Mocowanie podstawy do drewna:
Mocowanie  za pomocą gwoździ systemowych CNA 4,0 lub alternatywnie wkrętów CSA 5,0
​Dla wzmocnienia połączenia można zastosować wkręty ciesielskie Ø8.

Mocowanie podstaw do betonu:
Zatapiane w świeżej mieszance betonowej lub przy pomocy kotwy chemiczne AT-HP

.

Sposób I

  1. Ustal pozycje podstawy słupa i zatop pręt w wyznaczony miejscu w świeżej mieszance betonowej.
  2. Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
  3. Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA lub alternatywnie wkrętów CSA
  4. Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø8.

Sposób II

  1. Ustalić pozycje podstawy we właściwym miejscu i zaznaczyć miejsce nawiercania.
  2. Wywierć otwory o wymaganej średnicy​.
  3. Usunąć zwierciny z wywierconych otworów.
  4. Użyć kotwy chemicznej mocując pręt w wywierconym otworze.
  5. Podstawa pozwala na maksymalnie 50 mm prześwit między fundamentem a słupem.
  6. Ustawić słup na podstawie i połączyć za pomocą gwoździ systemowych CNA lub alternatywnie wkrętów CSA
  7. Dla wzmocnienia połączenie dodatkowo można wkręcić śruby ciesielskie Ø8.
