CLNA4

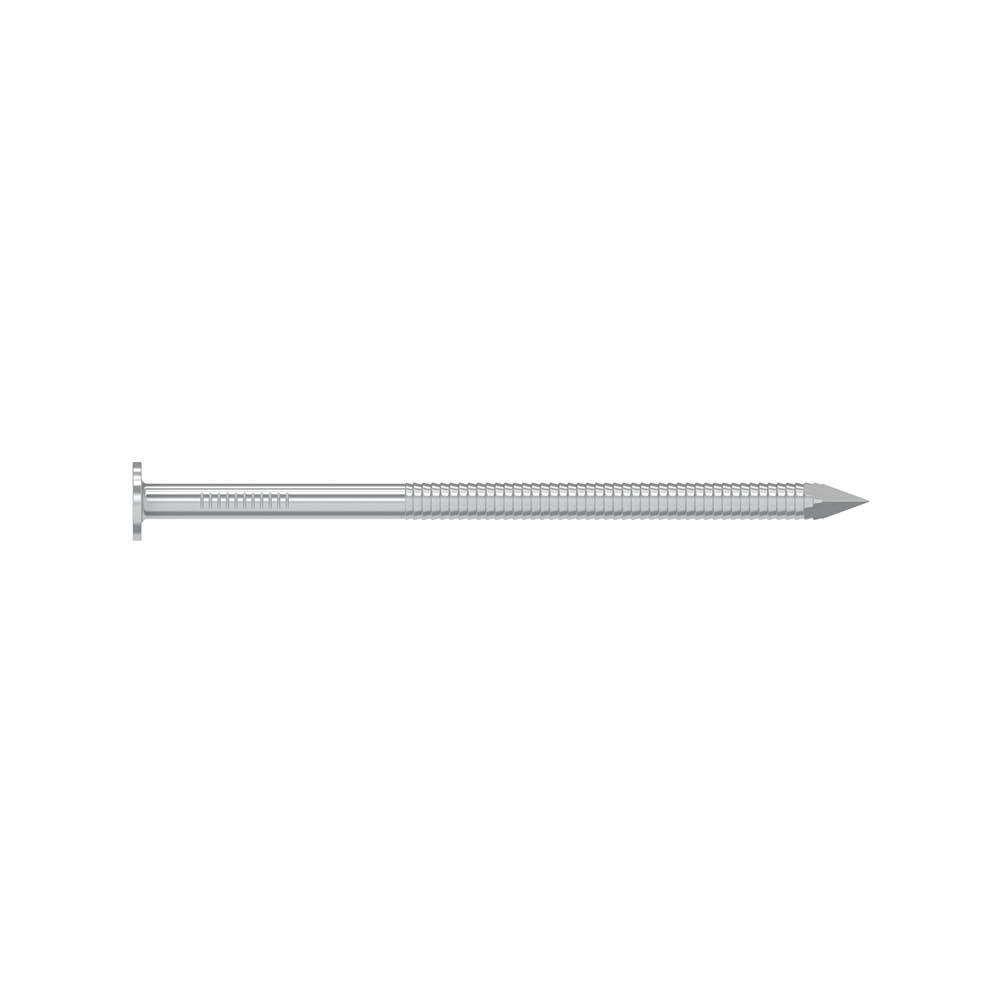

Pierścieniowe gwoździe elewacyjne

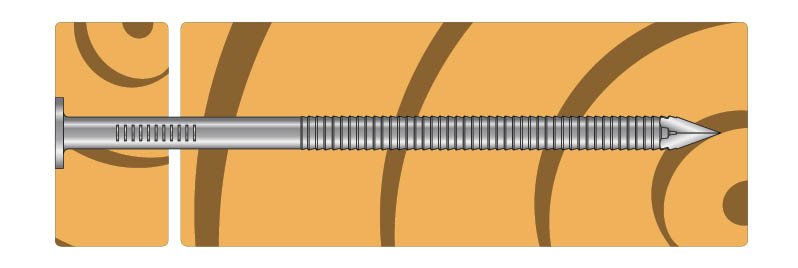

Specjalne gwoździe do połączeń elementów elewacyjnych lub okładzin drewnianych na zewnątrz. Po wbici idealnie licuje się z mocowanym elementem. Uformowane pierścienie w dolnej części trzpienia sprawiają, że nośność gwoździa jest znacznie większa niż klasycznych gwoździ gładkich.

Oznaczenie CE

Klasa użytkowania 3
EPD

Stal nierdzewna A4

Środowisko agresywne

Fastener Designer
Dane techniczne
Wymiary produktu
| Numer referencyjny | Wymiary łącznika | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr Katalogowy | Other | Wymiary złącza[mm] | |||||||||||
| Ilość w opakowaniu | Waga[kg] | d[mm] | Długość[mm] | dh[mm] | d1[mm] | Aₕ[mm] | ht[mm] | lg[mm] | lp[mm] | tfix[mm] | Bit[mm] | ||
| CLNA42.8x48 | 75650 | 500.0 | 0.002 | 2.8 | 47 | 6.9 | - | 36.6 | 0.6 | 26 | 2.5 | 24.6 | - |
| CLNA42.8x65 | 75651 | 250.0 | 0.003 | 2.8 | 63.5 | 6.2 | - | 30.2 | 0.6 | 50 | 2.5 | 41.1 | - |
| CLNA42.8X75 | 77033 | 250.0 | 0.004 | 2.8 | 75 | 6.9 | - | - | - | - | - | - | - |
Właściwości charakterystyczne produktu
| Numer referencyjny | Nail characteristic parameters | |||
|---|---|---|---|---|
| Właściwości charakterystyczne produktu | ||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | |
| CLNA42.8x48 | 3.2 | 8.9 | 29.4 | 3.4 |
| CLNA42.8x65 | 3.2 | 8.9 | 29.4 | 3.4 |
| CLNA42.8X75 | - | - | - | - |
Aprobaty i Deklaracje
Environmental Product Declarations (EPD)
Biblioteka CAD i BIM
2D
CLNA42.8x65
-
-
-
-
CLNA42.8X75
-
-
-
-
CLNA42.8x48
-
-
-
-
3D
CLNA42.8x65
-
-
-
-
-
CLNA42.8X75
-
-
-
-
-
