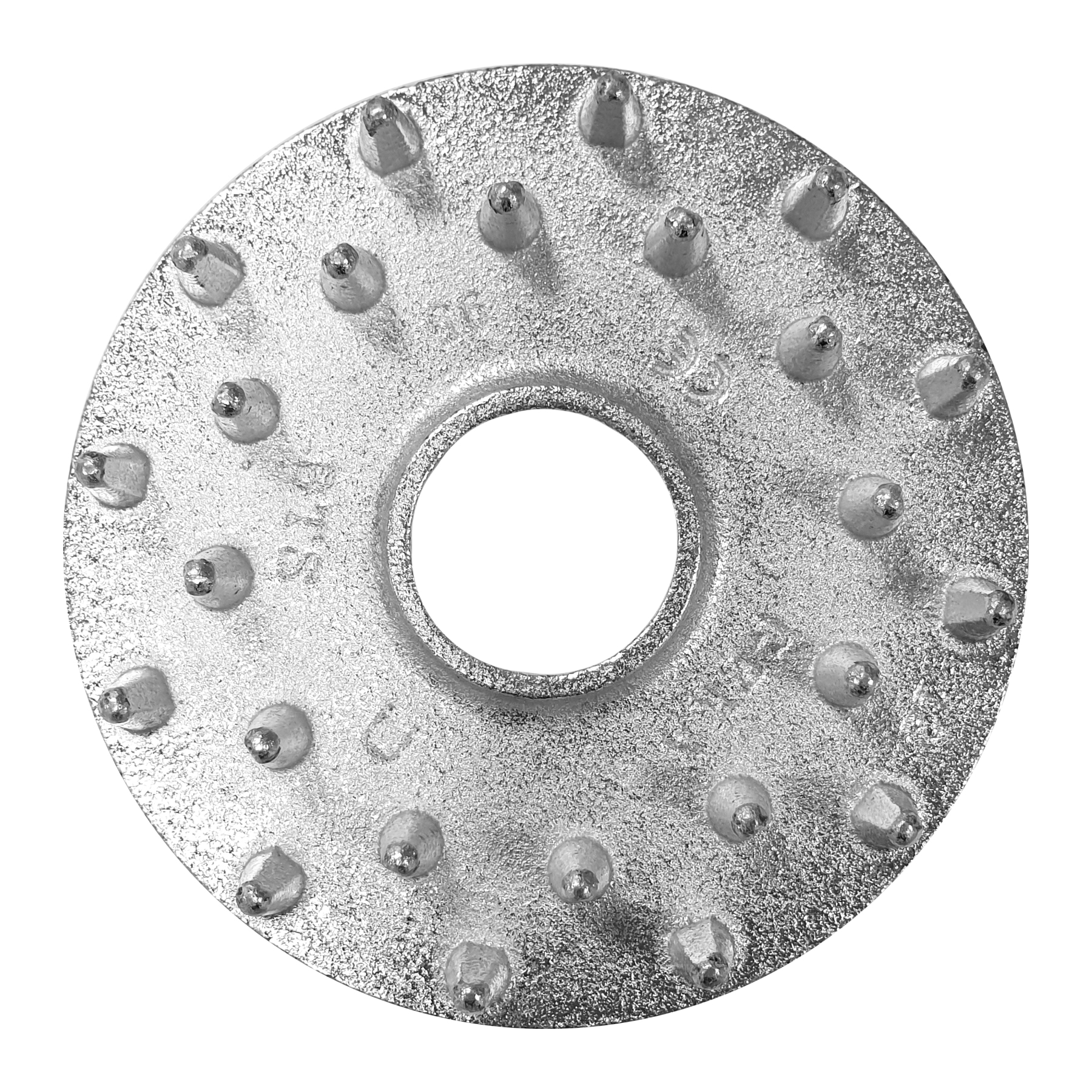

Pierścień kolczasty jednostronny GEKA

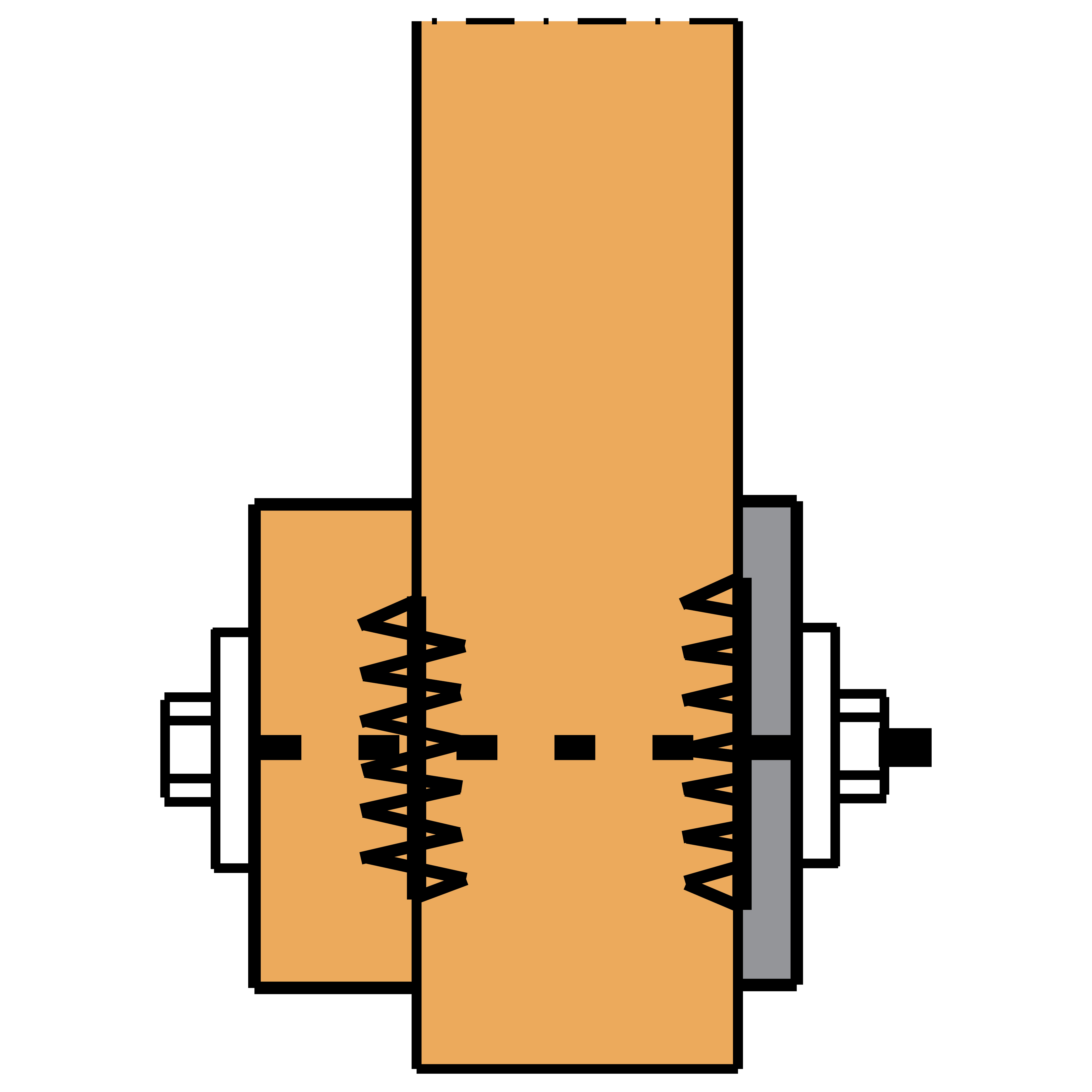

Pierścienie kolczaste GEKA pozwalają zaprojektować połączenie z użyciem mniejszej ilości śrub ściągających i dzięki temu zachować odpowiednie odległości miedzy śrubami i od krawędzi drewna. Sprawdzają się zarówno w połączeniu elementów drewnianego ze stalowym (GEKA jednostronny) jak i połączeniu elementów drewnianych (GEKA dwustronny).

Karta techniczna

Oznaczenie CE

Środowisko wewnętrzne

Ocynk elektrolityczny

EPD

Klasa użytkowania 2

Szczegóły produktu

Obrazy

Właściwości

Materiał

Żeliwo ciągliwe EN-350-1-GJMB-350-10
(Materiał nr PL-JM1130) zgodnie z normą EN 1562

.

allows disassembly
wood machining is not necessary

Zastosowanie

Połączenie

Belka - Belka
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Dowolne połączenie z drewnem

Dane techniczne

Wymiary złącza

Wymiary

Numer referencyjny	Wymiary[mm]
	Wymiary złącza[mm]								Other
	Grubość[mm]	a1[mm]	a2[mm]	Ø (2)			Wysokość		Waga[kg]
				Zewnętrzna	Otwór centralny	Otwory boczne	Ząb	Razem
				dc[mm]	d₁[mm]	d2[mm]	Wysokość zęba[mm]	hc[mm]
C11-65M16-B	3	-	-	65	16.5	-	12	15	0.09
C11-80M20-B	3	-	-	80	20.5	-	12	15	0.13
C11-95M24-B	3	-	-	95	24.5	-	12	15	0.17
C11-115M24-B	3	-	-	115	24.5	-	12	15	0.25

Nośności

Numer referencyjny	Shear connectors capacity
	Nośność charakterystyczna[kN]
	Characteristic value of the load-bearing capacity parallel to the fiber (α=0)
C11-65M16-B	13.1
C11-80M20-B	17.9
C11-95M24-B	23.1
C11-115M24-B	30.8

Dla określenia nośności połączenia należy uwzględnic nośność pierścienia i nosność śruby.

Minimalne odległości pierscieni i śrub zgodnie z Eurokodem 5.

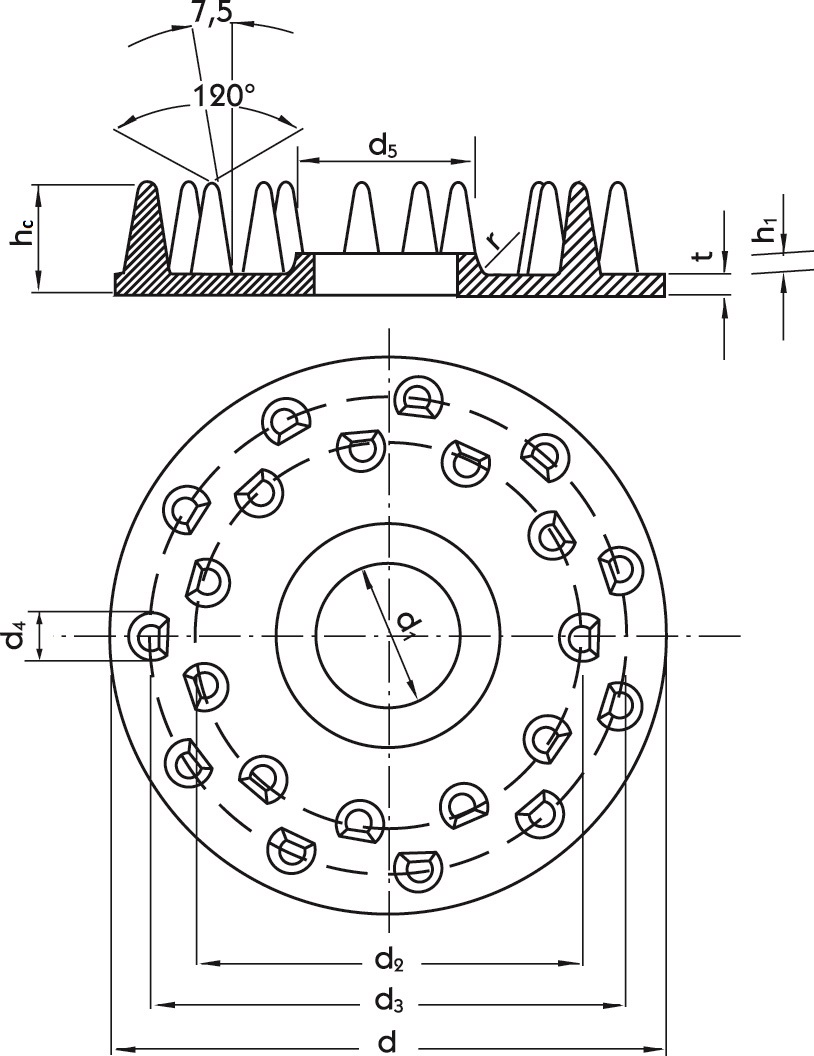

Wymiary - pierścienie okrągłe jednostronne C11

Wymiary

Numer referencyjny	Wymiary[mm]
	Other	Wymiary złącza[mm]
	Typ	Grubość[mm]	Ø (2)		Wysokość
			Zewnętrzna	Otwór centralny	Ząb	Razem
			dc[mm]	d₁[mm]	Wysokość zęba[mm]	hc[mm]
C11-65M16-B	C11	3	65	16.5	12	15
C11-80M20-B	C11	3	80	20.5	12	15
C11-95M24-B	C11	3	95	24.5	12	15
C11-115M24-B	C11	3	115	24.5	12	15

Minimalne odległości i nośności charakterystyczne

Numer referencyjny	Wymiary[mm]		Shear connectors capacity
	Other	Wymiary złącza[mm]	Wybrana grubośc drewna[mm]		Odległości minimlne[mm]						Charakterystyczna nośnośc na ścinanie (bez uwzględnienia śruby)[kN]
	Typ	db[mm]	t₁[mm]	t₂[mm]	Rozstaw prostopadle do włókien	Od końca obciążonego	Od końca nieobciążonego	Od boku obciążonego	Od boku nieobciążonego	Rozstaw równolegle do włókien	Rv.ₖ[kN]
	Typ	db[mm]	t₁[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C11-65M16-B	C11	16	36	60	78	130	98	52	52	130	13.1
C11-80M20-B	C11	20	36	60	96	160	120	64	64	160	17.8
C11-95M24-B	C11	24	36	60	114	190	143	76	76	190	23.1
C11-115M24-B	C11	24	36	60	138	230	173	92	92	230	30.8

Nośności charakterystyczne zostały okreslone z godnie z zasadami zawartywmi w Eurokodzie 5.
Nosność pierścieni jest podana bez udziału śruby.
