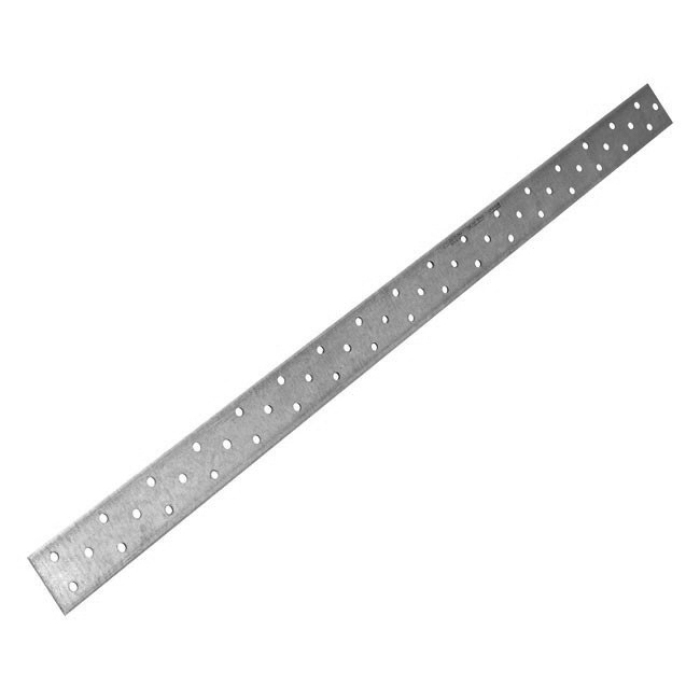

NP 1200

Pasek perforowany

Długi pasek perforowany do prostych nieskomplikowanych połączeń konstrukcyjnych lub połączeń tymczasowych.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
Środowisko wewnętrzne
Środowisko wewnętrzne
Klasa użytkowania 2
Klasa użytkowania 2
Cynkowane ogniowo metodą Sendzimira 20µm
Cynkowane ogniowo metodą Sendzimira 20µm
EPD
EPD

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 2,0 mm / 2,5 mm
Ochrona antykorozyjna:
Stal ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • prosty montaż
  • optymalny układ otworów ogranicza rozwarstwienie drewna
  • wiele zastosowań połączeń nakładkowych
  • mocne i trwałe połączenia
  • Wiele wymiarów

Zastosowanie

Połączenie

Drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Połączenia nakładkowe: belka - słup, belka - belka, miecz - słup, miecz - belka

Stosowane

Paski perforowane przenoszą siły rozciągające. Stosowane do prostych nieskoplikowanych połączeń.

Dane techniczne

Wymiary i otwory

Wymiary

Wymiary i otwory
Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]Grubość[mm]Średnica
NP20/40/1200150.74012002Ø5
NP20/60/1200101.16012002Ø5
NP20/80/1200101.48012002Ø5
NP20/100/120051.710012002Ø5
NP20/120/120052.112012002Ø5
NP20/140/120052.414012002Ø5
NP20/160/120052.816012002Ø5
NP20/180/120053.118012002Ø5
NP20/200/120053.520012002Ø5
NP20/220/1200-B53.822012002Ø5
NP20/240/1200-B54.124012002Ø5
NP20/260/1200-B54.526012002Ø5
NP20/280/1200-B54.828012002Ø5
NP20/300/1200-B35.230012002Ø5
NP25/260/1200--26012002.5Ø5

Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-h10-0005-06.pdf
Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
