BPST

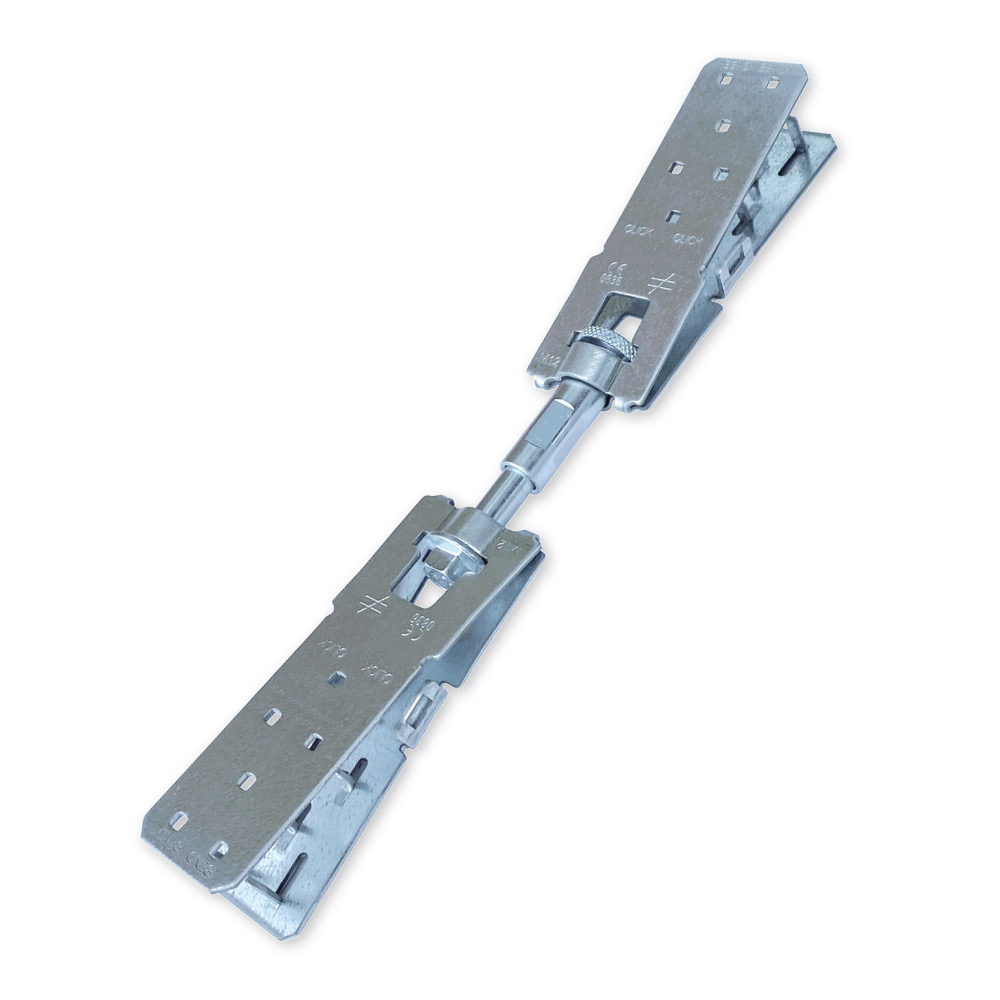

Napinacz taśmy perforowanej Bandlock® Pro

Wykorzystywana w systemach stężeń wiatrowych Simpson Strong-Tie, dla efektywnego zastosowanie taśm perforowanych Simpson Strong-Tie. Taśmy perforowane można teraz łatwo i szybko przymocować do napinacza za pomocą prostego systemu zatrzaskowego.
Napinacz działa na zasadzie śruby rzymskiej.

Zobacz film

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
Nowość
Nowość
EPD
EPD
Środowisko wewnętrzne
Środowisko wewnętrzne
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira
Klasa użytkowania 2
Klasa użytkowania 2
BPST_SSTBP_homepage_PL_pl
BPST_SSTBP_homepage_SE_sv
BPST_SSTBP_homepage_DK_da
BPST Main.jpg

Szczegóły produktu

Obrazy

BPST Gallery 1.jpg
BPST Installation 3.jpg

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Brak małych lub luźnych elementów.
  • Nie potrzeba żadnych specjalnych narzędzi - wystarczy szczypce i klucz.
  • Kompatybilny z taśmami perforowanymi BAN (dostępne w szerokościach 25 mm i 40 mm, sprzedawane osobno).



Zastosowanie

Zastosowanie

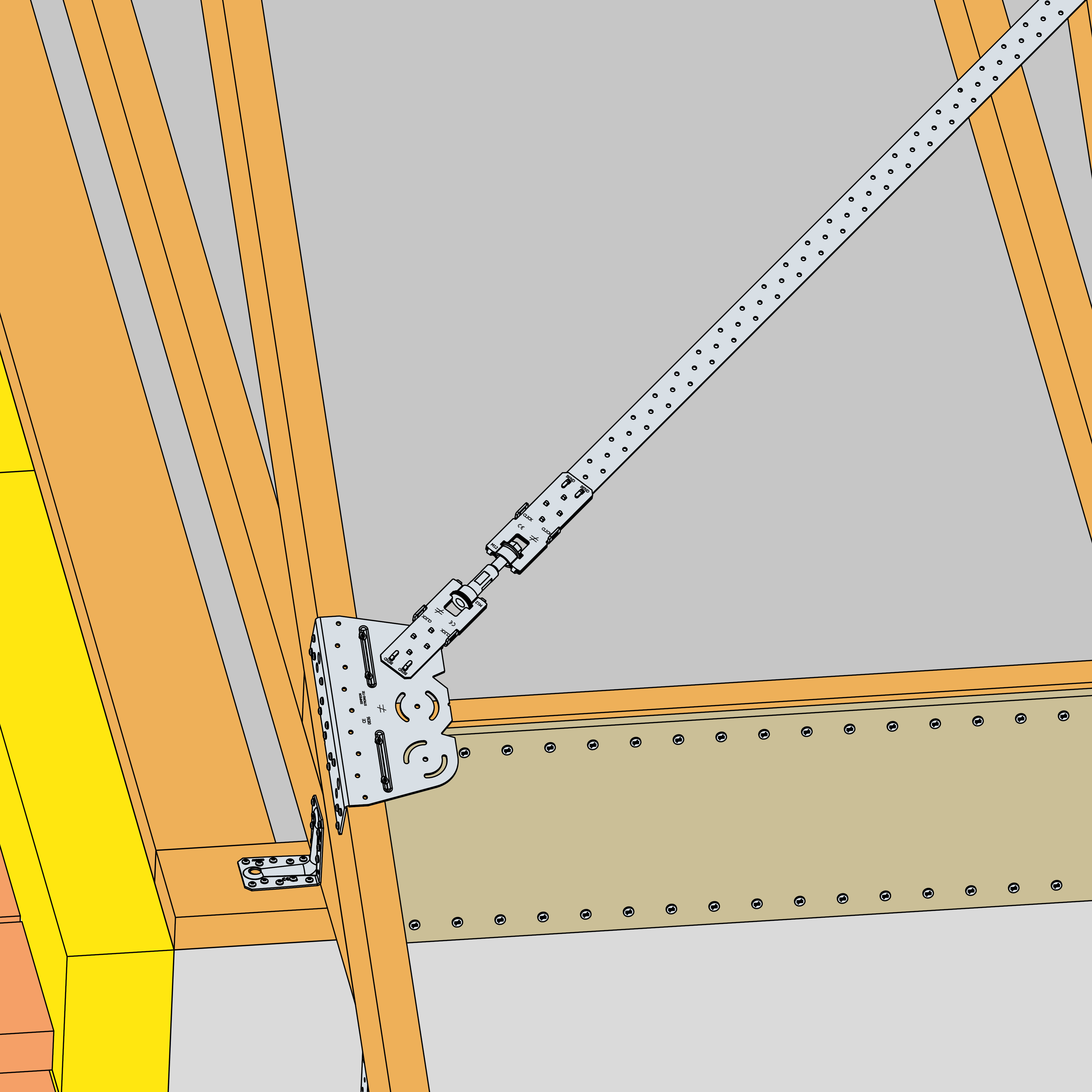

  • Wykorzystywana w systemach stężeń wiatrowych Simpson Strong-Tie, dla efektywnego zastosowanie taśm perforowanych.

Dane techniczne

Wymiary

Wymiary

Wymiary
Wymiary
Numer referencyjnyWymiary
OtherWymiary złącza[mm]
Ilość w opk.Waga[kg]A[mm]B[mm]Grubość[mm]Zakres regulacji[mm]
BPST100.6451325-365250

Właściwości charakterystyczne

Numer referencyjnyBracing capacity
R₁,ₖ - min(¹)[kN]
R₁,ₖ[kN]
BPST27.5

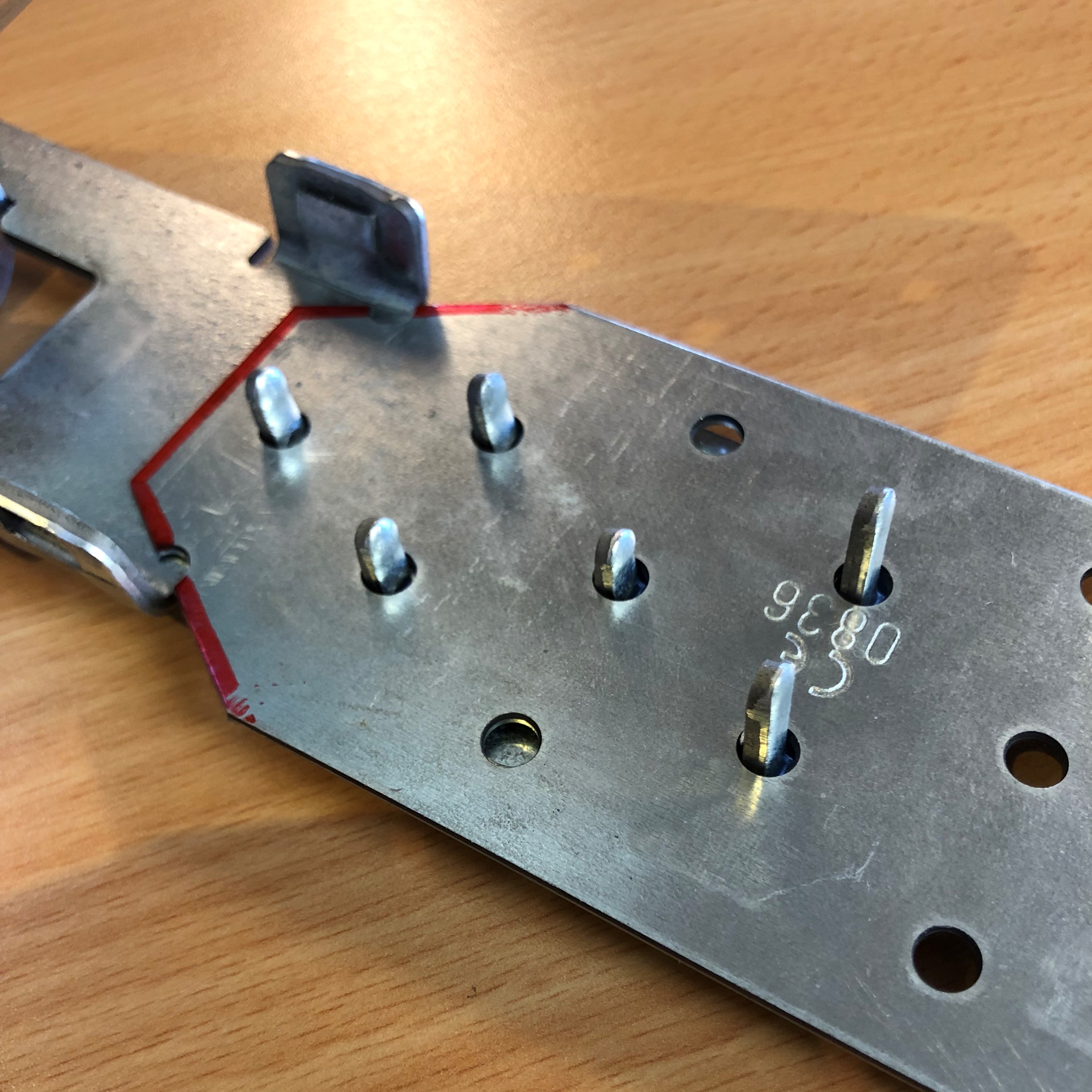

  • Wartości dotyczą wszystkich 6 bolcy w użyciu i 2 zgiętych

Instalacja

Montaż

Instalacja

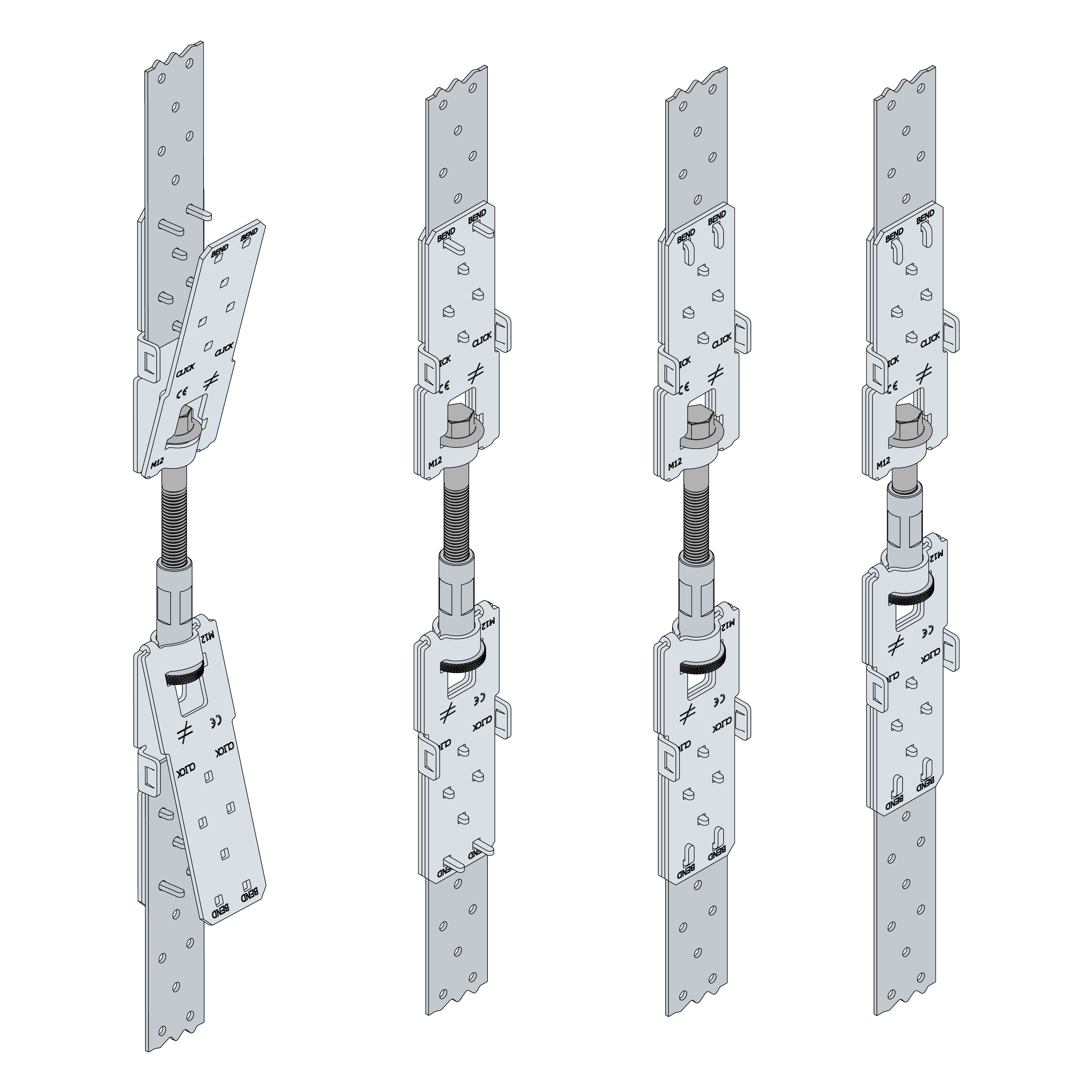

Połączenie napinacza z taśmą perforowaną następuje za pomocą prostego systemu zatrzaskowego.

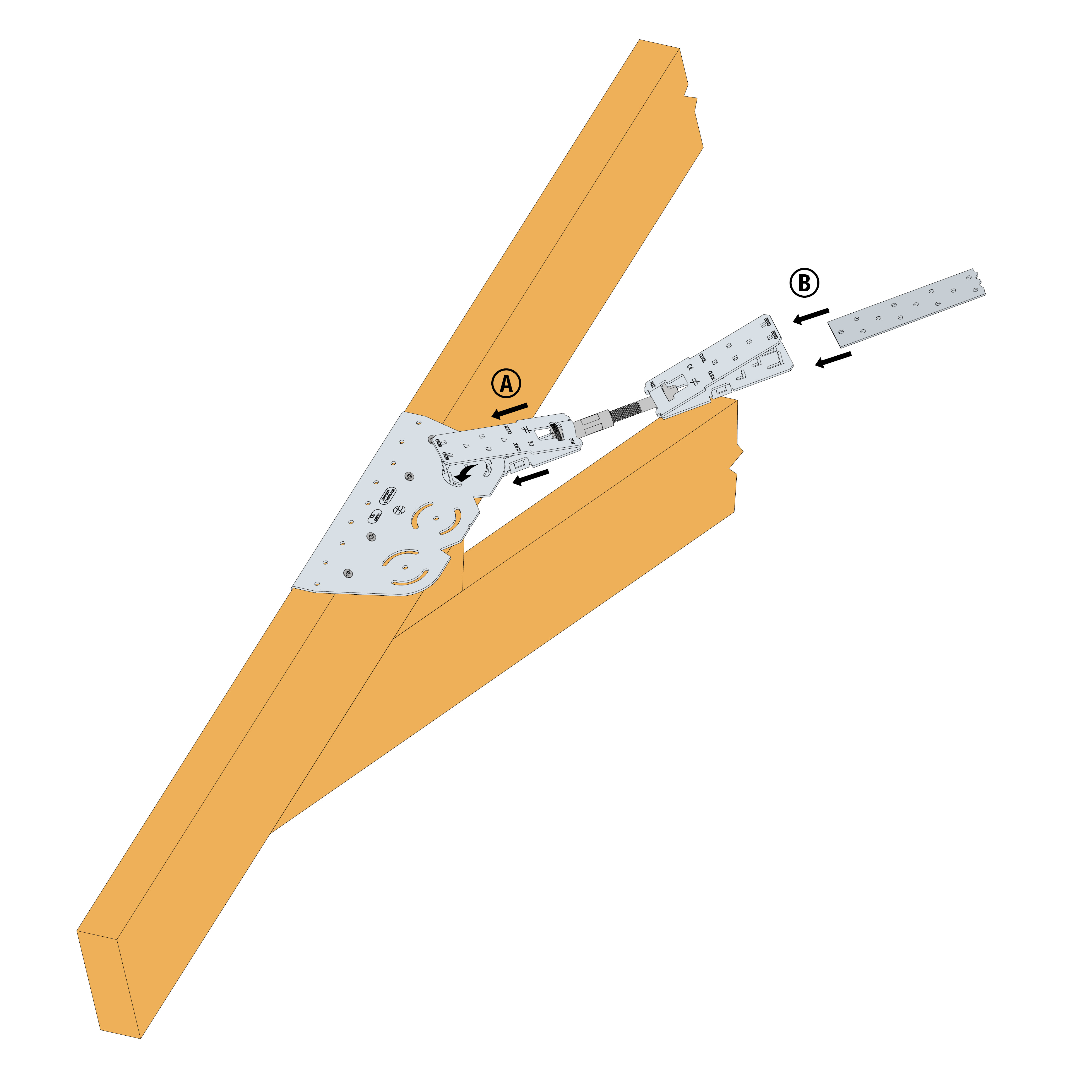

  • Umieść taśmę perforowaną w napinaczu.

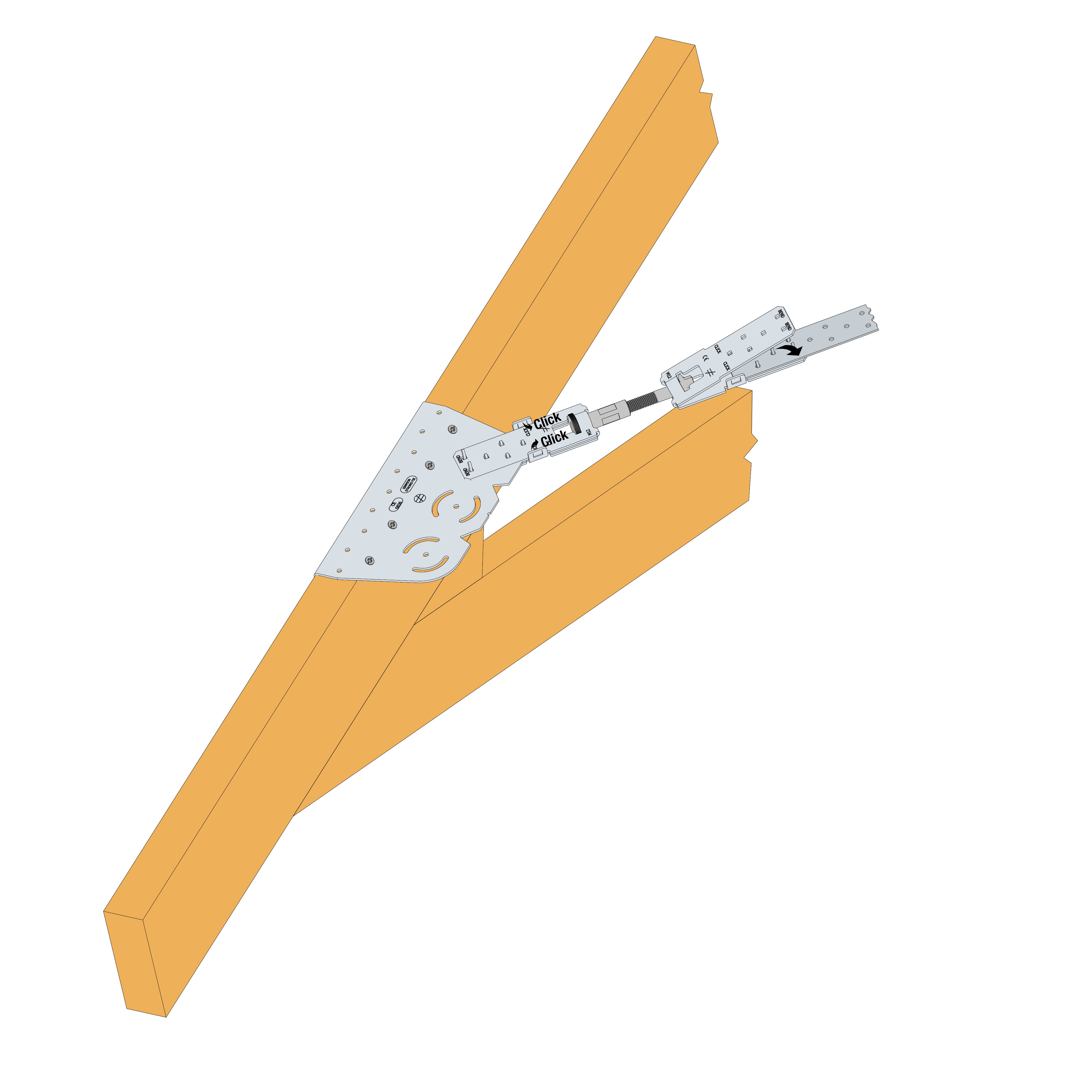

  • Ściśnij napinacz szczypcami, aż usłyszysz kliknięcie, a następnie sprawdź, czy obie strony są całkowicie zatrzaśnięte.
  • Zegnij dwa górne zaczepy za pomocą szczypiec.

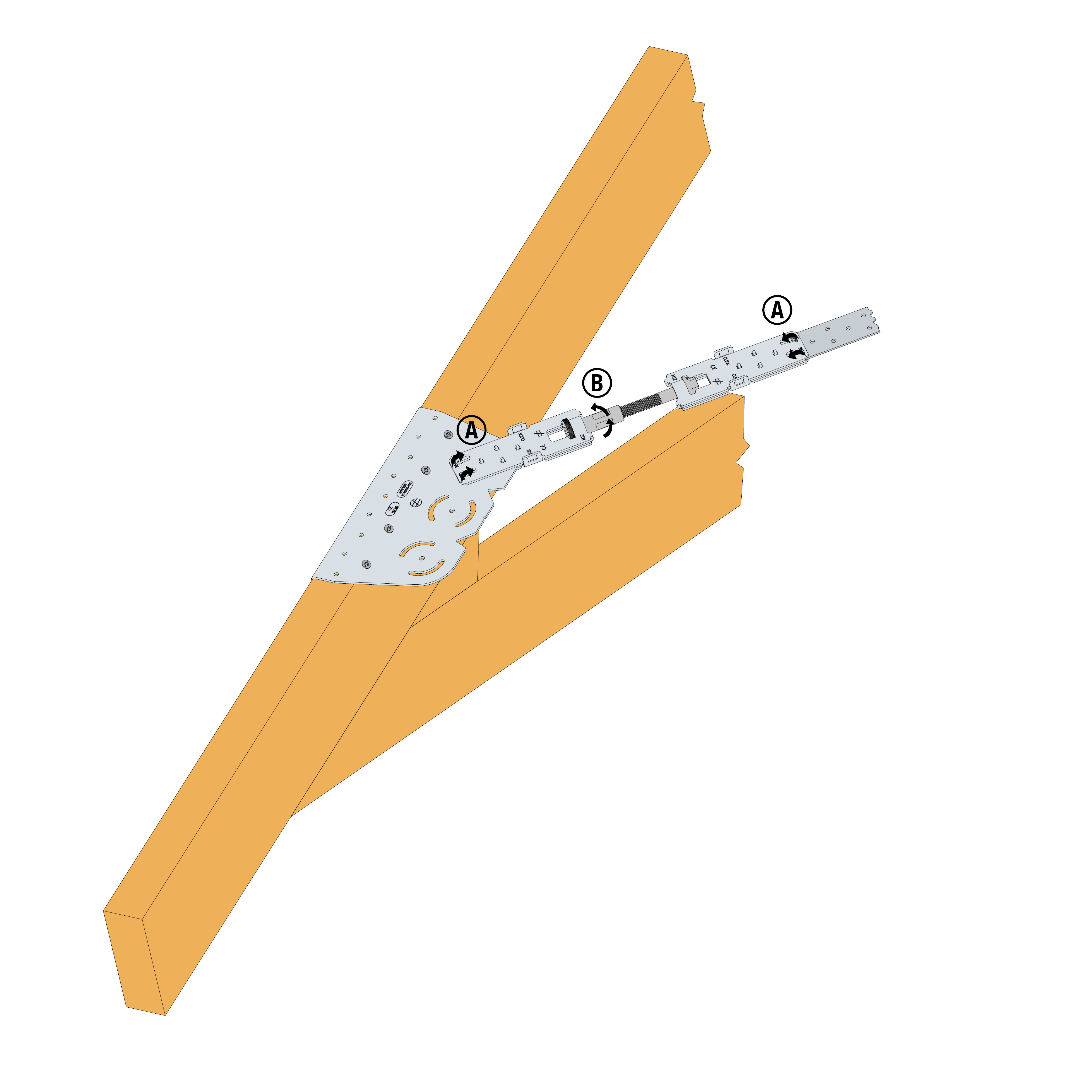

  • Obracając centralną śrubą napinacza naciągamy taśmę stężenia.
BPST Installation 1.jpg
BPST Installation 2.jpg
BPST Installation 3.jpg
BPST Strap to Strap.jpg
BPST installation Zoom.jpg

Aprobaty i Deklaracje

Europejska ocena techniczna (ETA)

eta-10-0440-2020-11-12.pdf
Pokaż historię
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Biblioteka CAD i BIM

2D

BPST

3D

BPST
