CLR Plus H

Kotwy wkręcane do betonu z łbem sześciokątnym

Kotwy wkręcane z łbem sześciokątnym są standardową wersją używaną w większości zastosowań, szczególnie przy większych średnicach i najwyższych obciążeniach do mocowania konstrukcji metalowych lub drewnianych.

Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
Seismic C1 C2
Seismic C1 C2

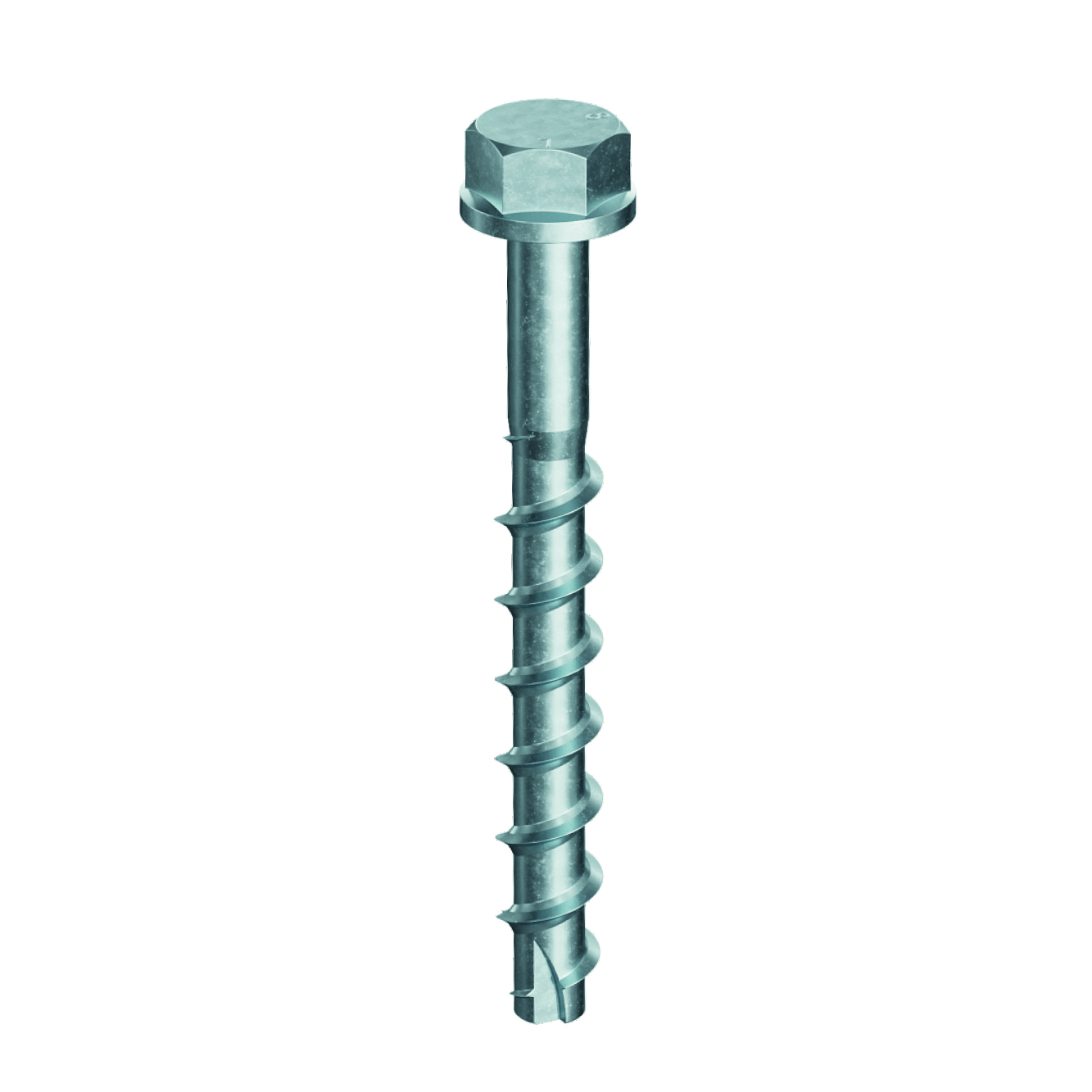

CLR Plus H main

Szczegóły produktu

Obrazy

CLR Plus H Application Frontal
CLR Plus H Application
CLR Plus H Illustration

Zastosowanie

Materiał

Stal ocynkowana elektrolitycznie

Obszar zastosowań

  • Beton zarysowany i niezarysowany

Dane techniczne

Wymiary produktu

Numer referencyjnyMetallic fixings dimensions
KodOtherWymiary złącza[mm]
Średnica otworu[mm]Grubość stałego elementu przy zmniejszonej głębokości kotwieniaGrubość stałego elementu obrabianego przy standardowej głębokości kotwienia[mm]Grubość przymocowanego elementu przy zwiększonej głębokości kotwieniaIlość w opk.[pcs][d x L][mm]
CLR Plus H 10x24072105B10240001018516515525.010x240
CLR Plus H 10x28072105B10280001022520519525.010x280
CLR Plus H 10x32072105B10320001026524523525.010x320
CLR Plus H 10x40072105B10400001034532531525.010x400
CLR Plus H 12x8072105B12080001215--25.012x80
CLR Plus H 12x11072105B12110001245251025.012x110
CLR Plus H 12x13072105B12130001265453025.012x130
CLR Plus H 12x15072105B12150001285655025.012x150
CLR Plus H 14x8072105B1408000145--25.014x80
CLR Plus H 14x11072105B1411000143510-25.014x110
CLR Plus H 14x13072105B14130001455301525.014x130
CLR Plus H 14x15072105B14150001475503525.014x150

Aprobaty i Deklaracje

Europejska ocena techniczna (ETA)

eta-25-0131-masonry-en.pdf
Brak dostępnej historii
eta-25-0251-option-1-c1-c2-en.pdf
Brak dostępnej historii
eta-25-0252-multiple-use-en.pdf
Brak dostępnej historii

Biblioteka CAD i BIM

2D

CLR Plus H 10x240

CLR Plus H 10x280

CLR Plus H 10x320

CLR Plus H 10x400

CLR Plus H 12x110

CLR Plus H 12x130

CLR Plus H 12x150

CLR Plus H 12x80

CLR Plus H 14x110

CLR Plus H 14x130

CLR Plus H 14x150

CLR Plus H 14x80

3D

CLR Plus H 10x240

CLR Plus H 10x280

CLR Plus H 10x320

CLR Plus H 10x400

CLR Plus H 12x110

CLR Plus H 12x130

CLR Plus H 12x150

CLR Plus H 12x80

CLR Plus H 14x110

CLR Plus H 14x130

CLR Plus H 14x150

CLR Plus H 14x80

Pakiety ZIP

Kup online
