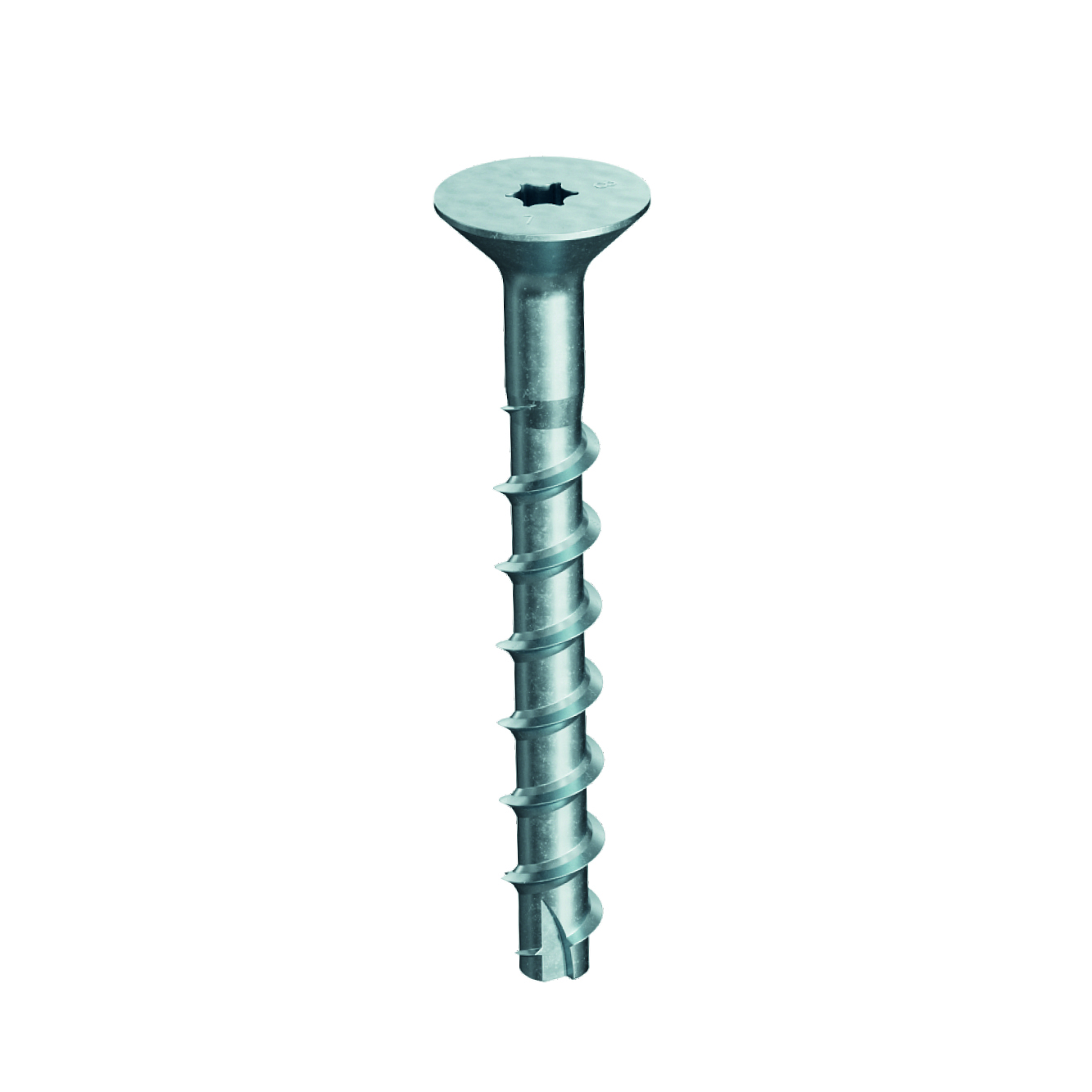

CLR Plus SK
Kotwy wkręcane do betonu z łbem stożkowym

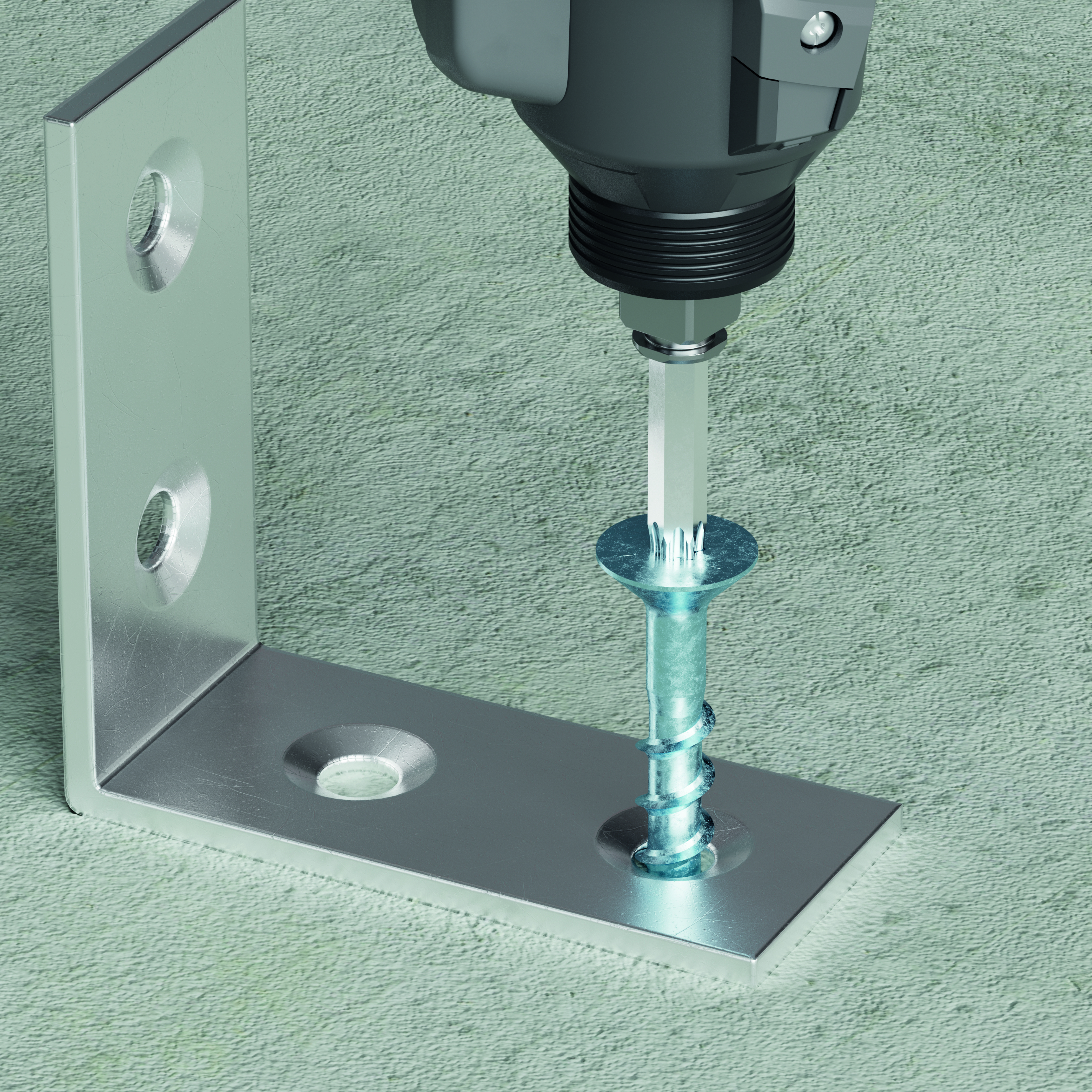

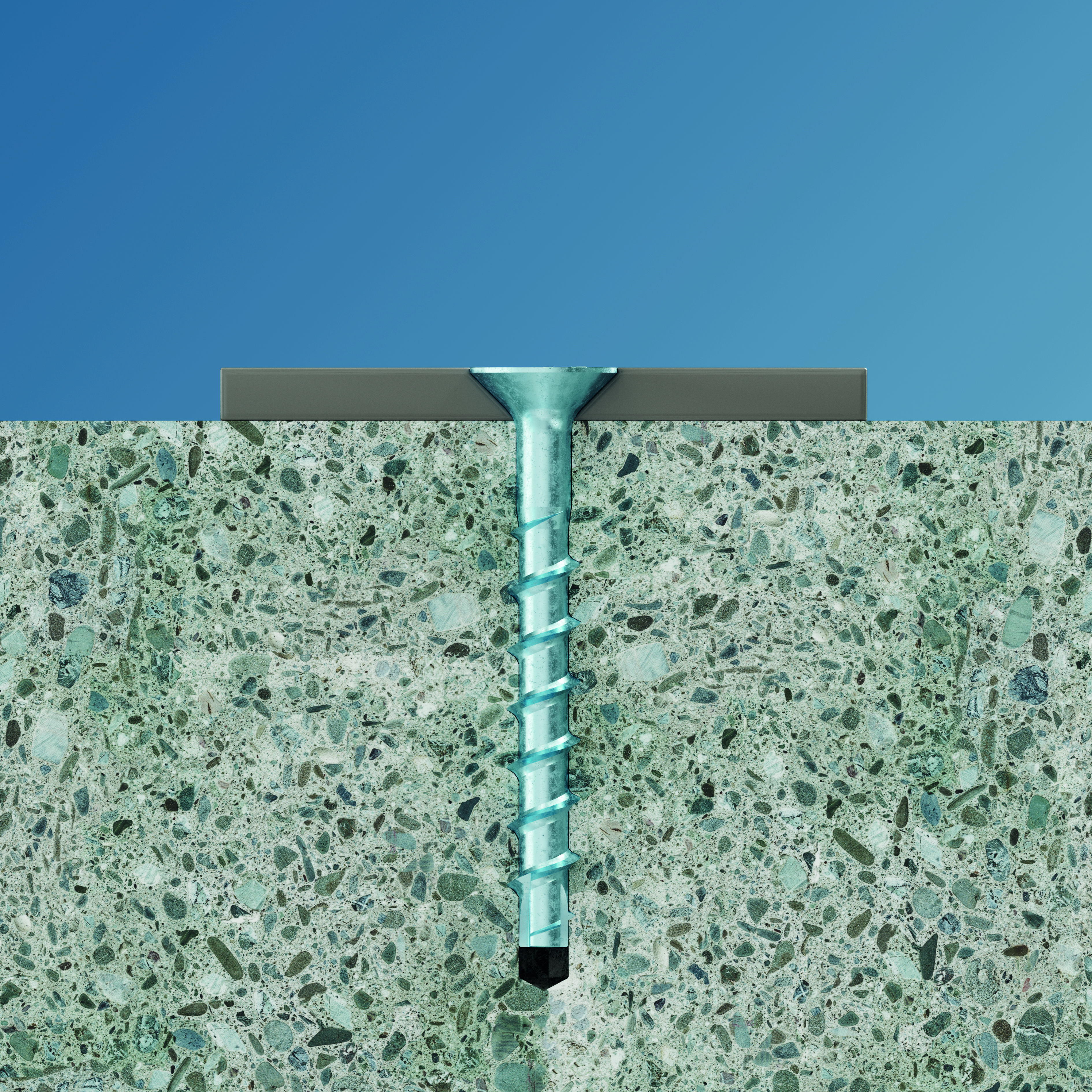

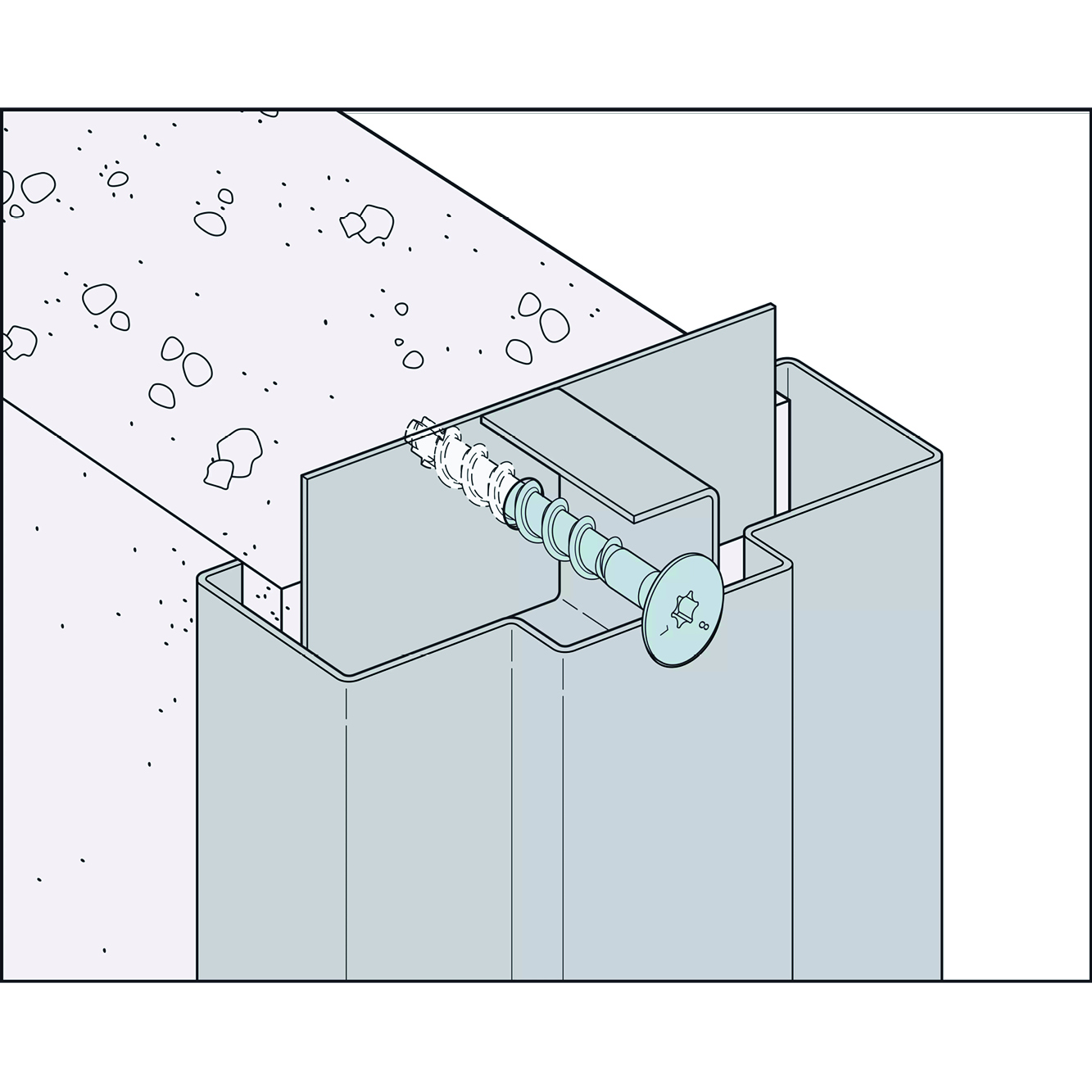

Kotew wkręcana do betonu z łbem stożowym o wysokiej wytrzymałości do stosowania w betonie zarysowanym i niezarysowanym. Kotew CLR Plus oferuje niski moment montażowy i wyjątkową wydajność. Kotew jestprzeznaczona do szerokiej gamy zastosowań metal-beton i drewno-beton. Kotwa wkręcana jest łatwa do usunięcia, gdy jest używana w tymczasowych zastosowaniach.

Oznaczenie CE

ETA

Seismic C1 C2
Dane techniczne
Wymiary produktu
| Numer referencyjny | Metallic fixings dimensions | ||||||
|---|---|---|---|---|---|---|---|
| Kod | Other | Wymiary złącza[mm] | |||||
| Średnica otworu[mm] | Grubość stałego elementu przy zmniejszonej głębokości kotwienia | Grubość stałego elementu obrabianego przy standardowej głębokości kotwienia[mm] | Grubość przymocowanego elementu przy zwiększonej głębokości kotwienia | Ilość w opk.[pcs] | [d x L][mm] | ||
| CLR Plus SK 5x40 | 72107B0504000 | 5 | 5 | - | - | 100.0 | 5x40 |
| CLR Plus SK 5x60 | 72107B0506000 | 5 | 25 | - | - | 100.0 | 5x60 |
| CLR Plus SK 6x40 | 72107B0604000 | 6 | 5 | - | - | 100.0 | 6x40 |
| CLR Plus SK 6x60 | 72107B0606000 | 6 | 25 | 20 | 5 | 100.0 | 6x60 |
| CLR Plus SK 6x80 | 72107B0608000 | 6 | 45 | 40 | 25 | 100.0 | 6x80 |
| CLR Plus SK 8x80 | 72107B0808000 | 8 | 35 | 25 | 15 | 50.0 | 8x80 |
| CLR Plus SK 8x100 | 72107B0810000 | 8 | 55 | 45 | 35 | 50.0 | 8x100 |
| CLR Plus SK 10x90 | 72107B1009000 | 10 | 35 | 15 | 5 | 50.0 | 10x90 |
| CLR Plus SK 10x100 | 72107B1010000 | 10 | 45 | 25 | 15 | 50.0 | 10x100 |
Aprobaty i Deklaracje
Europejska ocena techniczna (ETA)
Brak dostępnej historii
Brak dostępnej historii
Brak dostępnej historii
