CLR Plus P

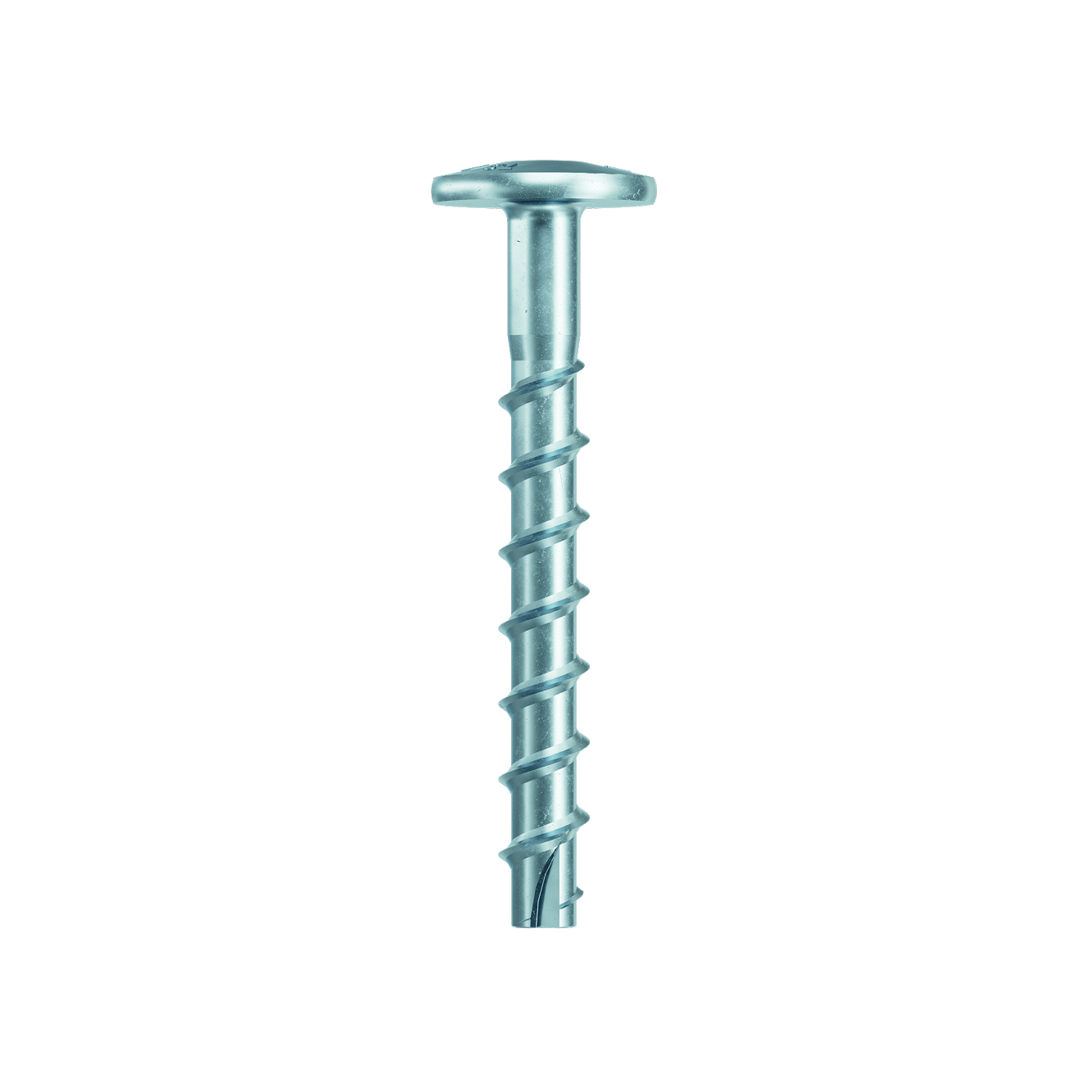

Kotwy wkręcane do betonu z łbem płaskim

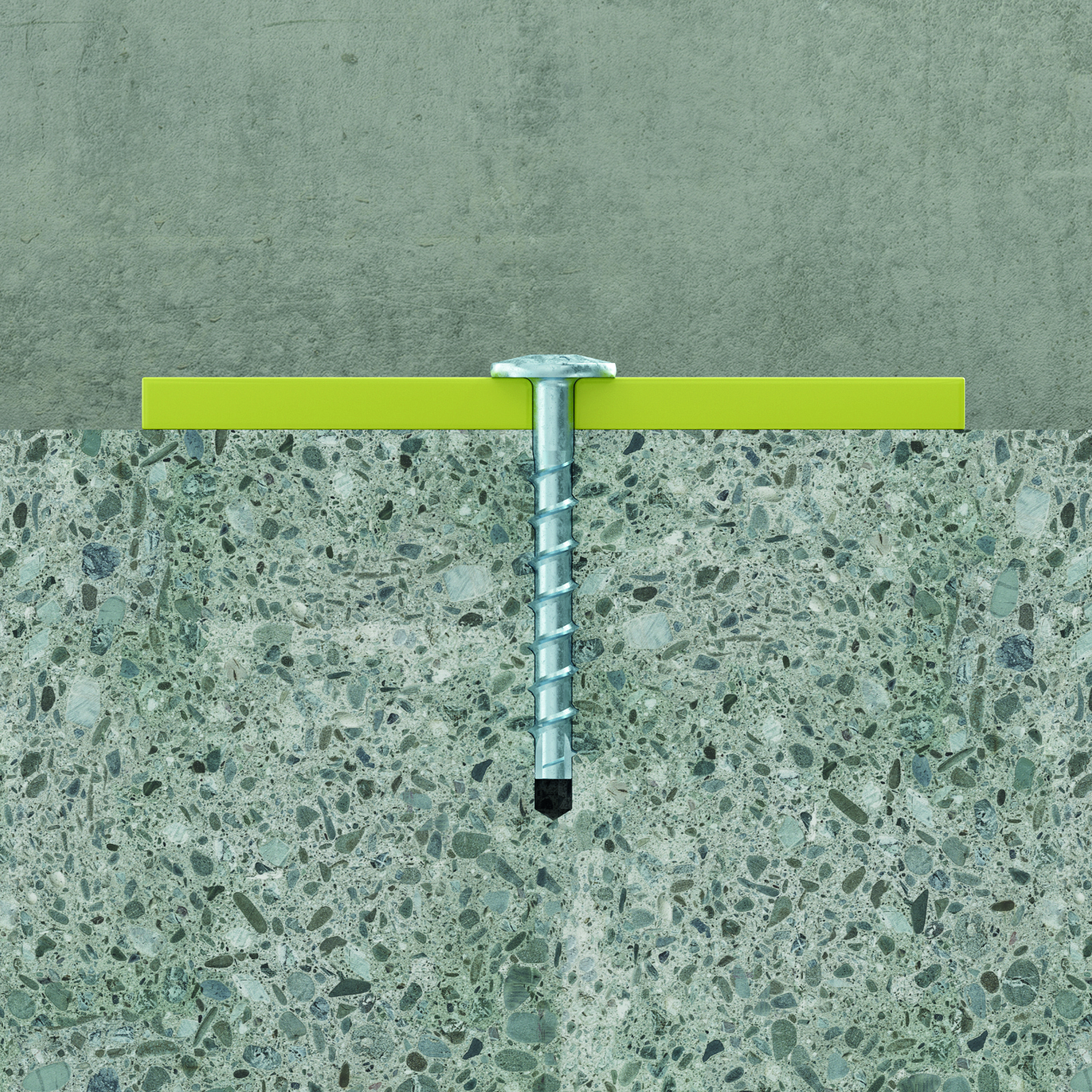

Kotwy z łbem płaskim soczewkowym są stosowane w wielu przypadkach, gdy preferowany jest niewielki płaski łeb i gdy ze względów estetycznych łeb sześciokątny nie jest dobrym rozwiązaniem.

Oznaczenie CE

Seismic C1
Dane techniczne
Wymiary produktu
| Numer referencyjny | Metallic fixings dimensions | ||||||
|---|---|---|---|---|---|---|---|
| Kod | Other | Wymiary złącza[mm] | |||||
| Średnica otworu[mm] | Grubość stałego elementu przy zmniejszonej głębokości kotwienia | Grubość stałego elementu obrabianego przy standardowej głębokości kotwienia[mm] | Grubość przymocowanego elementu przy zwiększonej głębokości kotwienia | Ilość w opk.[pcs] | [d x L][mm] | ||
| CLR PLUS P 6x40 | 72106B0604000 | 6 | 5 | - | - | 100.0 | 6x40 |
| CLR PLUS P 6x60 | 72106B0606000 | 6 | 25 | 20 | 5 | 100.0 | 6x60 |
Biblioteka CAD i BIM
2D
CLR PLUS P 6x40
-
-
-
-
CLR PLUS P 6x60
-
-
-
-
3D
CLR PLUS P 6x40
-
-
-
-
-
CLR PLUS P 6x60
-
-
-
-
-
