THD

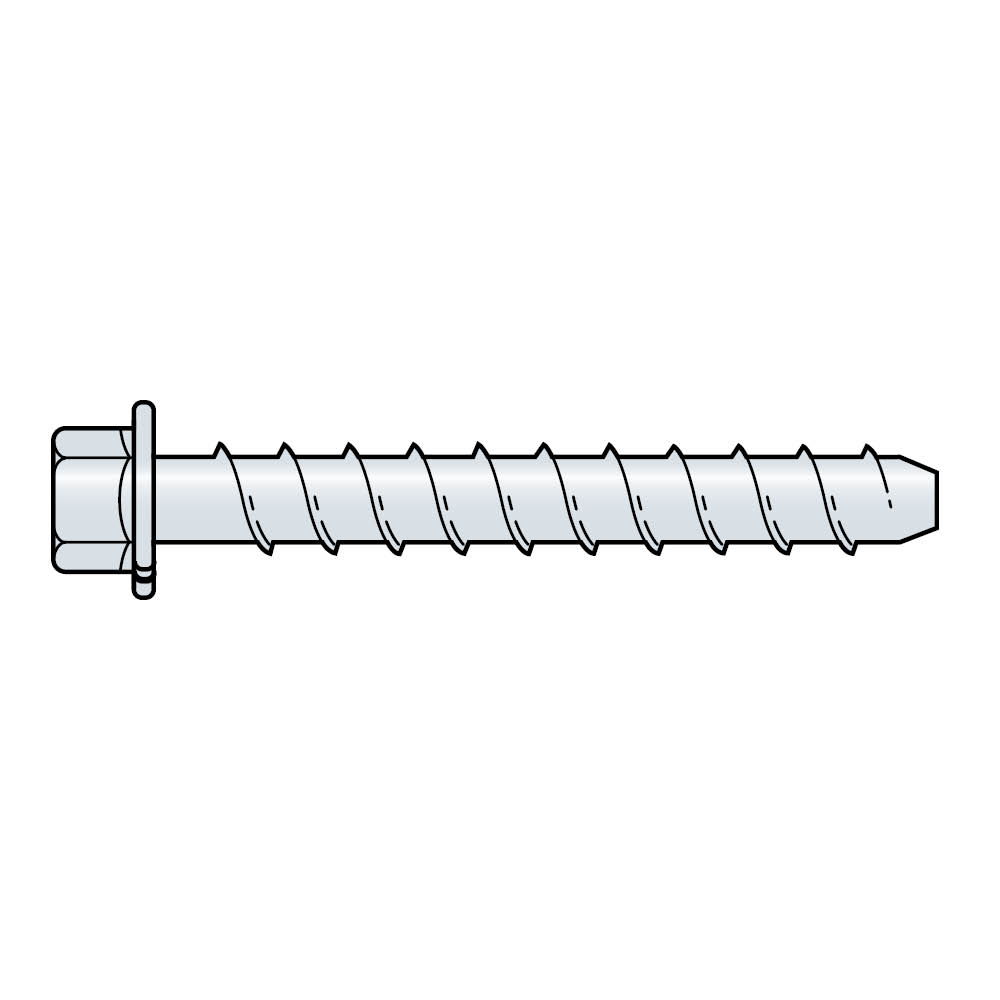

Kotwa śrubowa THD

Wysoko wytrzymała kotwa śrubowa do stosowania w betonie zarysowanym i niezarysowanym. THD oferuje niski moment obrotowy instalacji i wyjątkową wydajność. THD został zaprojektowany i przetestowany w suchym wewnętrznym niekorozyjnym środowisku.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Ocynk elektrolityczny

Środowisko wewnętrzne

Odporność ogniowa R120

Odległość od krawędzi

Szczegóły produktu

Obrazy

Właściwości

Materiał

Cynk galwaniczny ≥ 5 μm wg. EN ISO 4042 i pasywowana.

Nie jest zalecane stosowanie kotwy do stałego użytkowania na zewnątrz lub w środowiskach silnie korozyjnych.

Właściwości

Szybszy montaż niż kotwa rozporowa
Głwka sześciokątna poszerzona nie wymaga dodatkowej podkładki

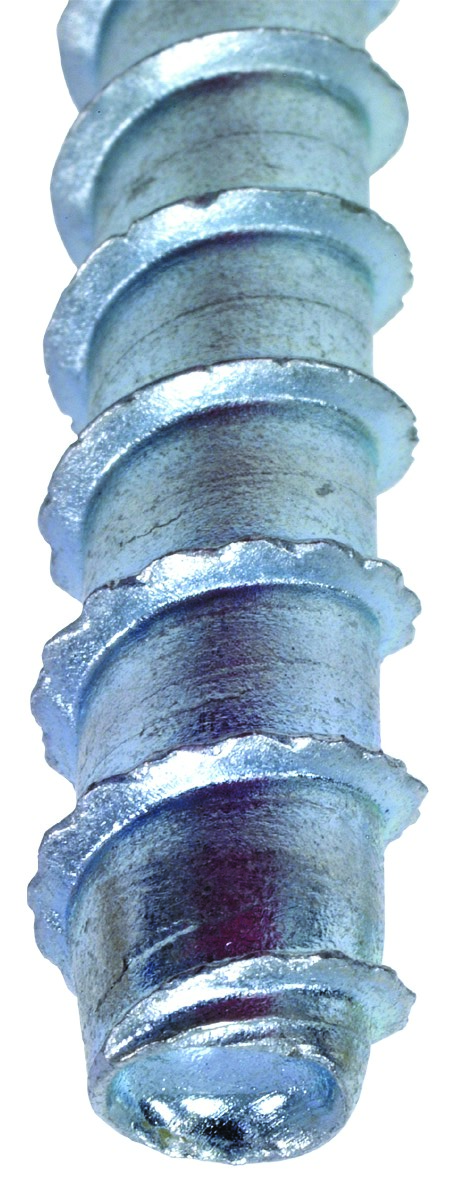

Gwint nacięty w celu skutecznego przeniesienia obciążenia na materiał podstawowy
Standardowe rozmiary
Specjalistyczny proces obróbki cieplnej zapewnia twardość końcówki dla lepszego cięcia bez pogorszenia plastyczności
Idealna do tymczasowego zakotwienia (np. szalowanie, stężenia)

UWAGA:
Ponowne użycie kotwy w celu uzyskania wymienionych wartości obciążenia nie jest zalecane.

Zastosowanie

Kotwa przeznaczona do betonu zarysowanego i niezarysowanego

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Kod produktu	Ø Średnica [mm]	Długość [mm]	Max. gr. elementu mocowanego [mm]	Ø otworu mocowanego elementu [mm]	Ø wywierconego otworu [mm]
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75
THD M8-100/35	THD08100	10.3	100	35	12	8 x 75
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105
THD M12-150/55	THD12150	14.4	150	55	16	12 x 105
THD M12-190/95	THD12190	14.4	190	95	16	12 x 105
THD M16-130/15	THD16130	19.6	130	15	22	16 x 130
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130

Parametry techniczne

Referencje	Nośności obliczeniowe
	Nośność obliczeniowa na rozciąganie [kN]								Nośność obliczeniowa na ścinanie [kN]								Moment zginający [Nm]
	Beton zarysowany				Beton niezarysowany				Beton zarysowany				Beton niezarysowany
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-100/35	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-160/85	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-130/15	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	38.3	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

Nośności obliczeniowe podano z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w ETA-12/0060.
Zalecane obciążenia obliczoniowe z wykorzystaniem częściowych współczynników bezpieczeństwa dla nośności podanych w ETA-12/0060 oraz częściowych współczynników bezpieczeństwa dla oddziaływań γF=1,4.
Podane wartości obciążeń obowiązują dla betonu niezbrojonego i żelbetu o rozstawie prętów zbrojeniowych s ≥ 15 cm (dowolna średnica) lub o rozstawie prętów zbrojeniowych s ≥ 10 cm, jeżeli średnica pręta zbrojeniowego wynosi 10 mm lub mniej.
"Dla połączonych obciążeń rozciągających i ścinających lub grup kotew i/lub w przypadku wpływu odległości od krawędzi, obliczenia według ETAG 001, załącznik C, metoda obliczeniowa A lub według CEN/TS 1992-4:2009 metoda projektowa A powinna być wykonana.
Kotwy narażone na działanie ognia należy projektować zgodnie z EOTA -TR 020:2004 lub CEN/TS 1992-4:2009, załącznik D.
Szczegółowe informacje podano w ETA-12/0060.

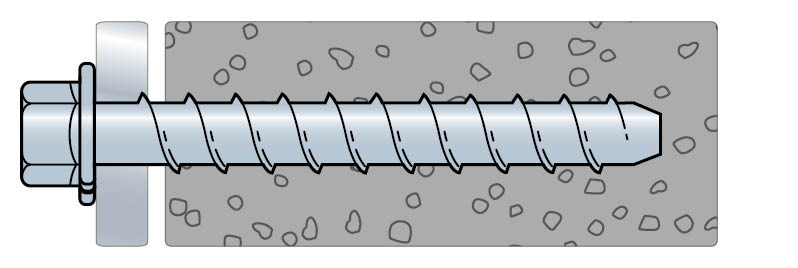

Instalacja

Montaż

Wywierć otwór w materiale podstawowym za pomocą wiertła o tej samej średnicy, co nominalna średnica kotwy
Wywierć otwór do określonej głębokości osadzenia plus minimalna całkowita głębokość otworu (patrz tabela poniżej po prawej)
Przedmuchaj otwór sprężonym powietrzem
Zamocuj element dokręć kotwę do materiału podstawowego, aż sześciokątna podkładka zetknie się mocowanym elementem.


Wywierć otwór


Wyczyść otwór


Wkręć kotwę śrubową


Dokręć kotwę do wymaganego momentu
