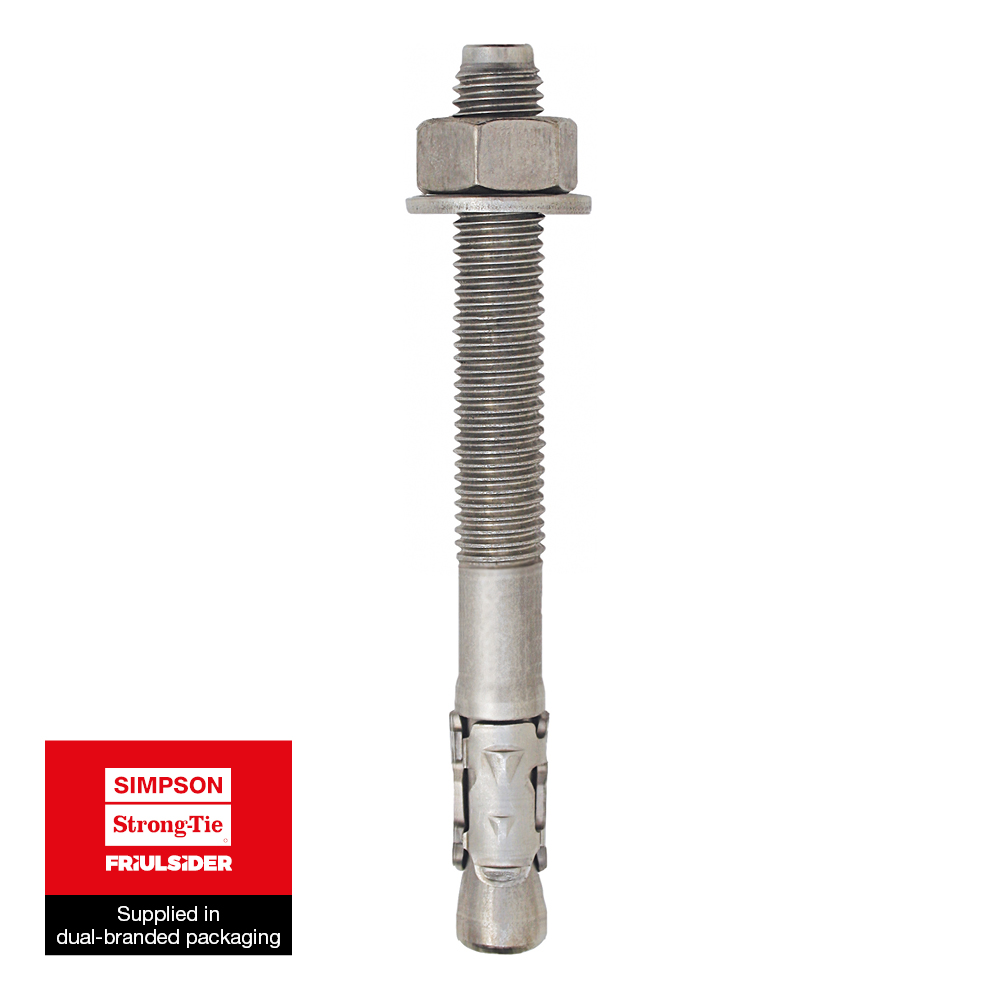

FM-753 CRACK A4

Kotwa mechaniczna A4

Kotwy FM-735 crack charakteryzuje się szybkością montażu i wysoką nośnością przy niewielkich odległościach pomiędzy kotwiami i niewielkich odległościach krawędziowych. Stosowane są głównie do mocowania w podłożach gładkich i twardych tj. beton, żelbet itp. Kotwa przeznaczona jest do mocowania w zakresie średnich obciążeń elementów konstrukcji budowlanych, elewacji, barier, poręczy itd. Kotwa certyfikowana do zastosowań sejsmicznych C1 i C2 przetestowana w warunkach pożąrowych R120.
Nadaje sie do zastosowń w betonie zarysowanym i niezarysowany (opcja 1).

Oznaczenie CE
Oznaczenie CE
ETA
ETA
Nowość
Nowość
Sprinkler Systems
Sprinkler Systems
Odporność ogniowa R120
Odporność ogniowa R120
Seismic C1 C2
Seismic C1 C2
Stal nierdzewna A4
Stal nierdzewna A4
Fix Calc
Fix Calc

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Stal nierdzewna A4

Zalety

  • Szybkiego montażu w zarysowanym i niezarysowanym betonie (opcj 1).
  • Zoptymalizowany klips rozporowy gwarantuje równomierny rozkład naprężeń umożliwiający stosowanie przy dużych obciążeniach dopuszczalnych
  • Małe odstępy osiowe do krawędzi w przypadku niewielkich elementów budowlanych.
  • Zwiększona wytrzymałość na rozciąganie i ścinanie.

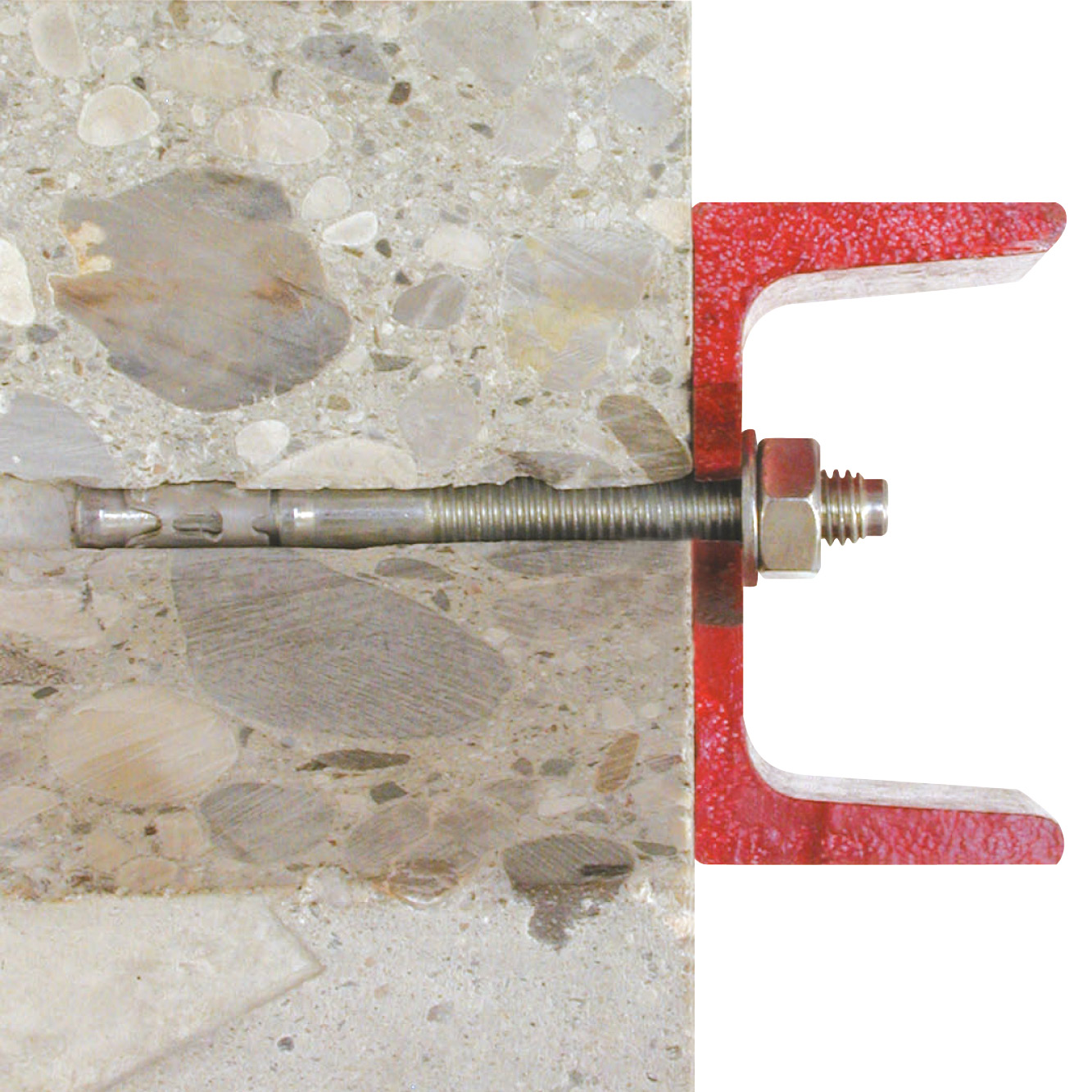

Zastosowanie

Obszar zastosowań

Stosowane są głównie do mocowania w podłożach gładkich i twardych tj. beton, żelbet itp. Kotwa przeznaczona jest do mocowania w zakresie średnich obciążeń elementów konstrukcji budowlanych:

  • Zamocowania konstrukcyjne
  • Konstrukcje stalowe
  • Zastosowania sejsmiczne

Dane techniczne

Wymiary produktu

Wymiary

Numer referencyjnyMetallic fixings dimensionsInstallation data
Wymiary złącza[mm]KodOtherParametry montażowe
Wymiary[mm]Thread length [Lv][mm]Grubość mocowanego elementu [tfᵢₓ,ₘₐₓ] przy standardowej głębokości kotwienia [hₑf,ₛₜD][mm]Grubość mocowanego elementu [tfᵢₓ,ₘₐₓ] przy zredukowanej głębokości kotwienia [hₑf,ₛₜD][mm]Średnica otworu przelotowego [df][mm]Średnica otworu [d₀] x głębokość [h₁] w podłożu o zmniejszonej standardowej głębokości kotwienia [hₑf,ᵣₑD][mm]Średnica otworu [d₀] x głębokość [h₁] w podłożu o zmniejszonej głębokości kotwienia [hₑf,ᵣₑD][mm]Min. głębokość kotwienia [hₑf, ₛₜD][mm]Ilość w opk.[stk]Zredukowana głębokość kotwienia [hₑf,ᵣₑD][mm]
7535000806800M8x6830FM-753 CRACK A441898x708x5648100.034
7535000807500M8x7530FM-753 CRACK A4102498x708x5648100.034
7535000809000M8x9040FM-753 CRACK A4253998x708x5648100.034
7535000811500M8x11560FM-753 CRACK A4506498x708x5648100.034
7535000813500M8x13580FM-753 CRACK A4708498x708x5648100.034
7535000816500M8x16580FM-753 CRACK A410011498x708x564850.034
7535001009000M10x9040FM-753 CRACK A410301210x8010x606050.040
7535001010500M10x10555FM-753 CRACK A425451210x8010x606050.040
7535001011500M10x11555FM-753 CRACK A435551210x8010x606050.040
7535001013500M10x13585FM-753 CRACK A455751210x8010x606050.040
7535001015500M10x15585FM-753 CRACK A475951210x8010x606050.040
7535001018500M10x18585FM-753 CRACK A41051251210x8010x606025.040
7535001211000M12x11065FM-753 CRACK A410301412x10012x807250.052
7535001212000M12x12065FM-753 CRACK A420401412x10012x807250.052
7535001214500M12x14585FM-753 CRACK A445651412x10012x807225.052
7535001217000M12x17085FM-753 CRACK A470901412x10012x807225.052
7535001220000M12x20085FM-753 CRACK A41001201412x10012x807225.052
7535001613000M16x13065FM-753 CRACK A410301816x11516x958620.066
7535001615000M16x15085FM-753 CRACK A430501816x11516x958620.066
7535001618500M16x18585FM-753 CRACK A460801816x11516x958620.066
7535001622000M16x22085FM-753 CRACK A41001201816x11516x958615.066

Design capacities - single anchor - no edge distances - Uncracked concrete

Numer referencyjnyMetallic fixings dimensionsMetallic fixings loads
Wymiary złącza[mm]KodNośność obliczeniowa – Beton niezarysowany (3)[kN]
Wymiary[mm]Moment zginający Mᵣd[Nm]Rozciąganie Nᵣd (1)Ścinanie Vᵣd (2)[kN]
C20/25[kN]C30/37[kN]C40/50[kN]C50/60[kN]C20/25[kN]C30/37[kN]C40/50[kN]C50/60[kN]
7535000806800M8x68FM-753 CRACK A4-6.7---10.9---
7535000807500M8x75FM-753 CRACK A4-6.7---10.9---
7535000809000M8x90FM-753 CRACK A4-6.7---10.9---
7535000811500M8x115FM-753 CRACK A4-6.7---10.9---
7535000813500M8x135FM-753 CRACK A4-6.7---10.9---
7535000816500M8x165FM-753 CRACK A4-6.7---10.9---
7535001009000M10x90FM-753 CRACK A4-10.7---18.8---
7535001010500M10x105FM-753 CRACK A4-10.7---18.8---
7535001011500M10x115FM-753 CRACK A4-10.7---18.8---
7535001013500M10x135FM-753 CRACK A4-10.7---18.8---
7535001015500M10x155FM-753 CRACK A4-10.7---18.8---
7535001018500M10x185FM-753 CRACK A4-10.7---18.8---
7535001211000M12x110FM-753 CRACK A4-14.7---24.2---
7535001212000M12x120FM-753 CRACK A4-14.7---24.2---
7535001214500M12x145FM-753 CRACK A4-14.7---24.2---
7535001217000M12x170FM-753 CRACK A4-14.7---24.2---
7535001220000M12x200FM-753 CRACK A4-14.7---24.2---
7535001613000M16x130FM-753 CRACK A4-26.1---48---
7535001615000M16x150FM-753 CRACK A4-26.1---48---
7535001618500M16x185FM-753 CRACK A4-26.1---48---
7535001622000M16x220FM-753 CRACK A4-26.1---48---

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

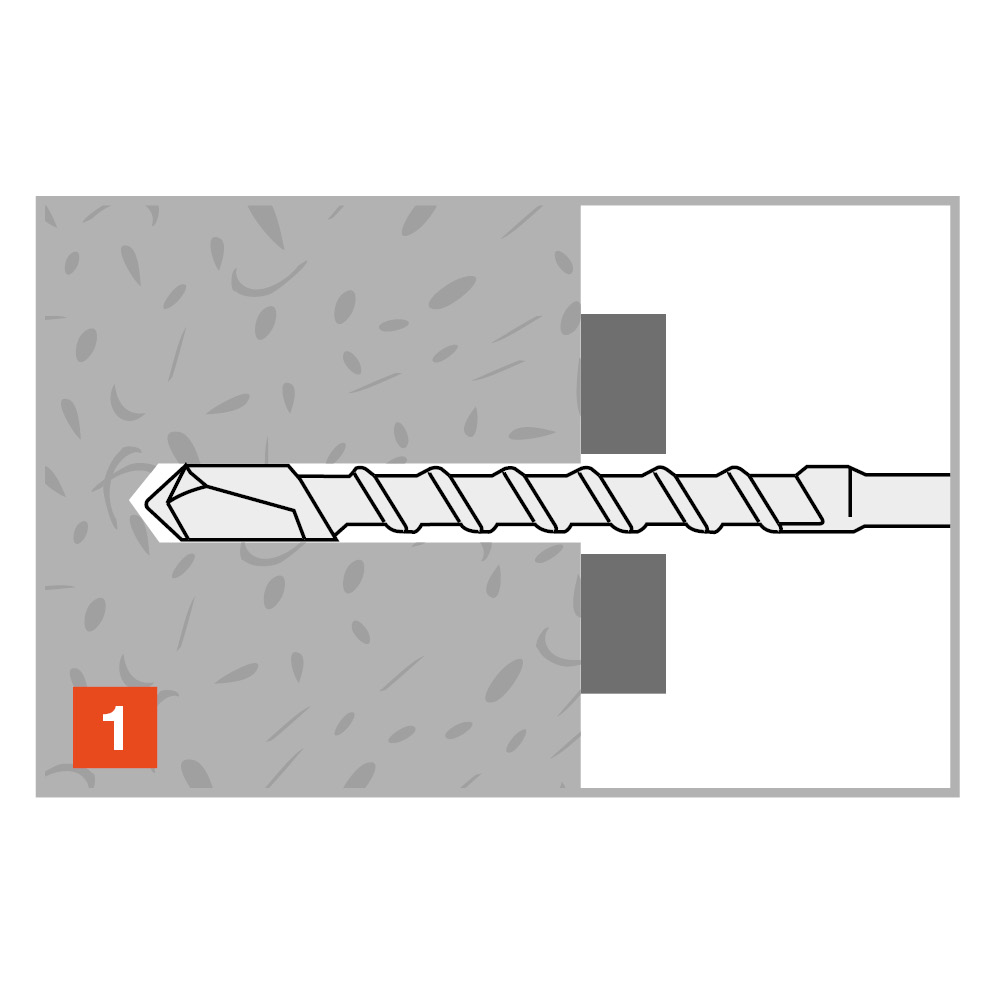

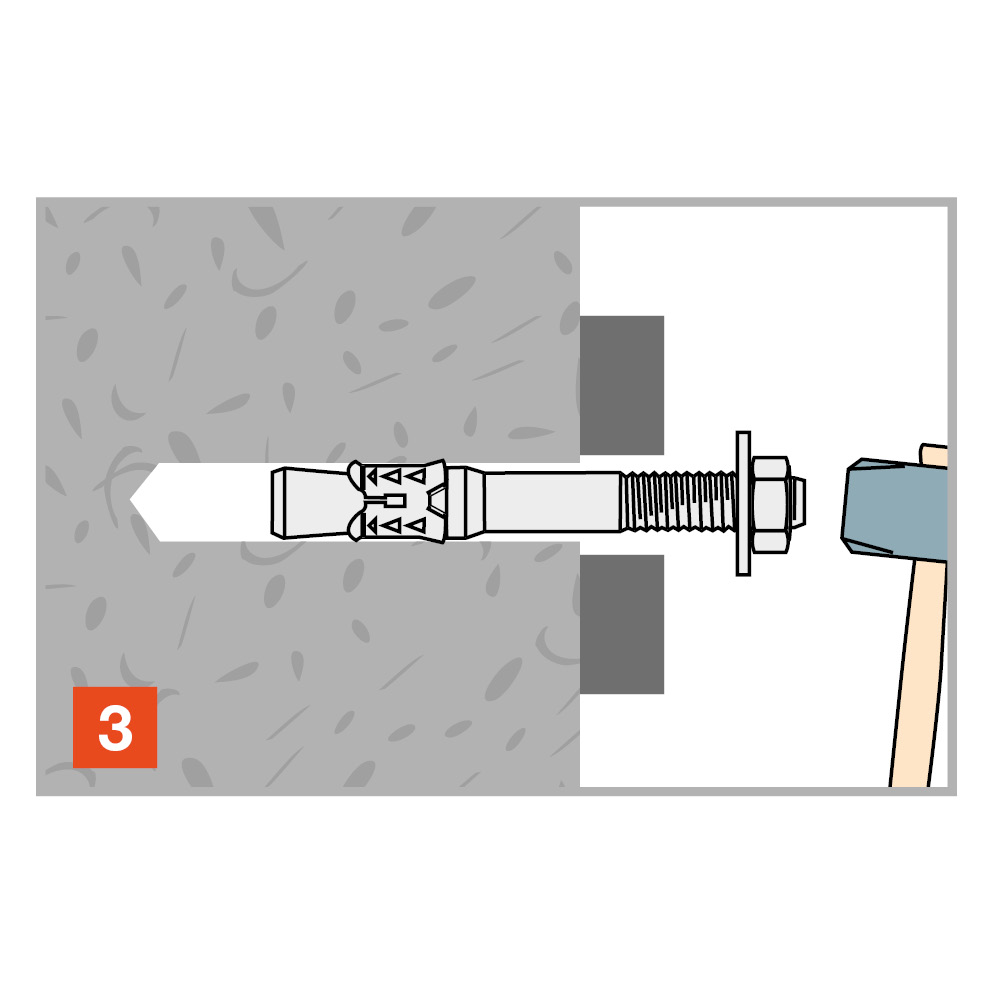

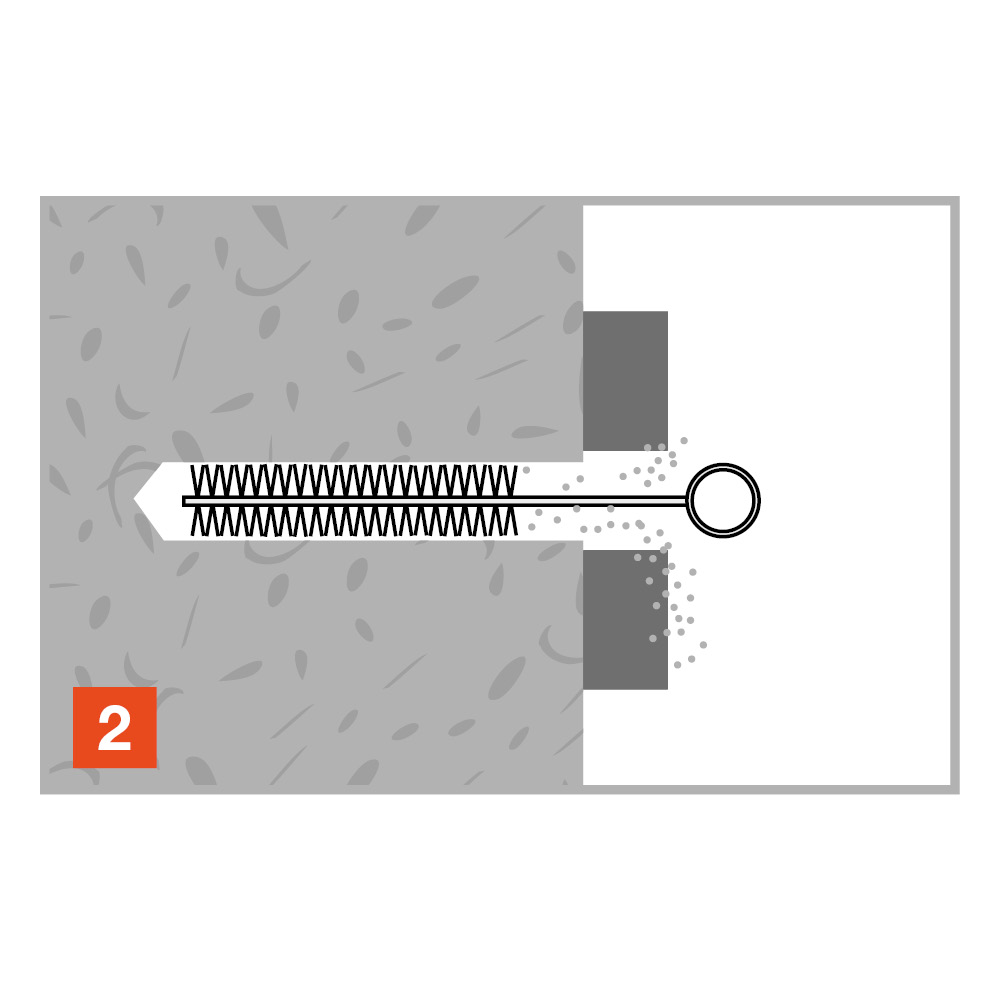

Instalacja

Montaż

Installation data

Numer referencyjnyMetallic fixings dimensionsInstallation data
Wymiary złącza[mm]KodParametry montażoweSpacing and edge distances
Wymiary[mm]Rozmiar klucza [SW][mm]Ø drilling hole[mm]Min. drill depth[mm]Ø Otworu przelotowego[mm]Moment dokr. - Klucz dynamometryczny [Tᵢₙₛₜ][Nm]Głębokość kotwienia [hₑf][mm]Min. support thickness[mm]
7535000806800M8x6813FM-753 CRACK A487092048100
7535000807500M8x7513FM-753 CRACK A487092048100
7535000809000M8x9013FM-753 CRACK A487092048100
7535000811500M8x11513FM-753 CRACK A487092048100
7535000813500M8x13513FM-753 CRACK A487092048100
7535000816500M8x16513FM-753 CRACK A487092048100
7535001009000M10x9017FM-753 CRACK A41080124060120
7535001010500M10x10517FM-753 CRACK A41080124060120
7535001011500M10x11517FM-753 CRACK A41080124060120
7535001013500M10x13517FM-753 CRACK A41080124060120
7535001015500M10x15517FM-753 CRACK A41080124060120
7535001018500M10x18517FM-753 CRACK A41080124060120
7535001211000M12x11019FM-753 CRACK A412100146072150
7535001212000M12x12019FM-753 CRACK A412100146072150
7535001214500M12x14519FM-753 CRACK A412100146072150
7535001217000M12x17019FM-753 CRACK A412100146072150
7535001220000M12x20019FM-753 CRACK A412100146072150
7535001613000M16x13024FM-753 CRACK A4161151812086170
7535001615000M16x15024FM-753 CRACK A4161151812086170
7535001618500M16x18524FM-753 CRACK A4161151812086170
7535001622000M16x22024FM-753 CRACK A4161151812086170

Spacings and edge distances

Numer referencyjnyMetallic fixings dimensionsInstallation data
Wymiary złącza[mm]KodSpacing and edge distances
Wymiary[mm]Min. edge distance[mm]Minimalny rozstaw kotew[mm]Charakterystyczna odległość od krawędzi[mm]Charakterystyczny rozstaw kotew[mm]
7535000806800M8x68FM-753 CRACK A4505072144
7535000807500M8x75FM-753 CRACK A4505072144
7535000809000M8x90FM-753 CRACK A4505072144
7535000811500M8x115FM-753 CRACK A4505072144
7535000813500M8x135FM-753 CRACK A4505072144
7535000816500M8x165FM-753 CRACK A4505072144
7535001009000M10x90FM-753 CRACK A4505590180
7535001010500M10x105FM-753 CRACK A4505590180
7535001011500M10x115FM-753 CRACK A4505590180
7535001013500M10x135FM-753 CRACK A4505590180
7535001015500M10x155FM-753 CRACK A4505590180
7535001018500M10x185FM-753 CRACK A4505590180
7535001211000M12x110FM-753 CRACK A46060108216
7535001212000M12x120FM-753 CRACK A46060108216
7535001214500M12x145FM-753 CRACK A46060108216
7535001217000M12x170FM-753 CRACK A46060108216
7535001220000M12x200FM-753 CRACK A46060108216
7535001613000M16x130FM-753 CRACK A47070129258
7535001615000M16x150FM-753 CRACK A47070129258
7535001618500M16x185FM-753 CRACK A47070129258
7535001622000M16x220FM-753 CRACK A47070129258

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

Brak dostępnej historii

Europejska ocena techniczna (ETA)

Brak dostępnej historii
