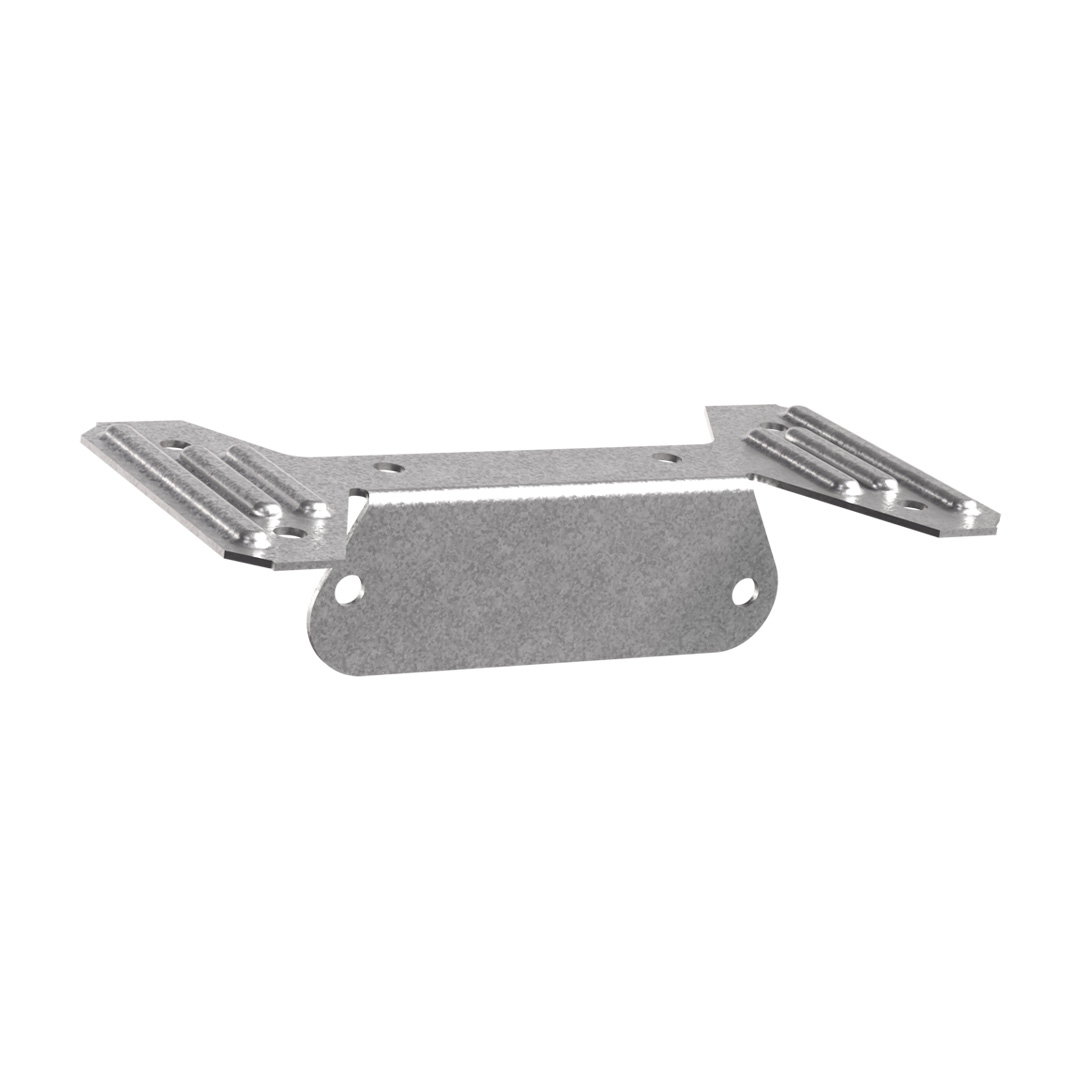

MJC

Klips belek wielowarstowych

Klips MJC stosuje się w połaczeniach wielowarstwowych belek dwuteowych. Stosując podwojony przekrój belki dwuteowej ważną kwestią jest zapewnienie współpracy poszczególnych części przekroju. Złącze MJC pozwala połączyć poszczególne belki ze sobą i zapewnić ich właściwą pracę pod obciążeniem.

Oznaczenie CE
ETA
Klasa użytkowania 2
Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 1,2 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • ​Uproszczony montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia


Dane techniczne

Wymiary produktu

Referencje Wymiary [mm] Otwory górne Otwory boczne
A B C t Ø4.1 Ø4.1
MJC13329651.262

Instalacja

Montaż

Mocowanie i Montaż

Mocowanie:
Mocować gwoździami  N3.75x30
Nie należy (poza kilkoma wyjątkami) stosować gwoździ pierścieniowych CNA4,0 ponieważ mają one tendencje do rozwarstwiania pasów belek dwuteowych.

Montaż:

  1. Przygotować potrzebną ilość klipsów i gwoździ do montażu belek.

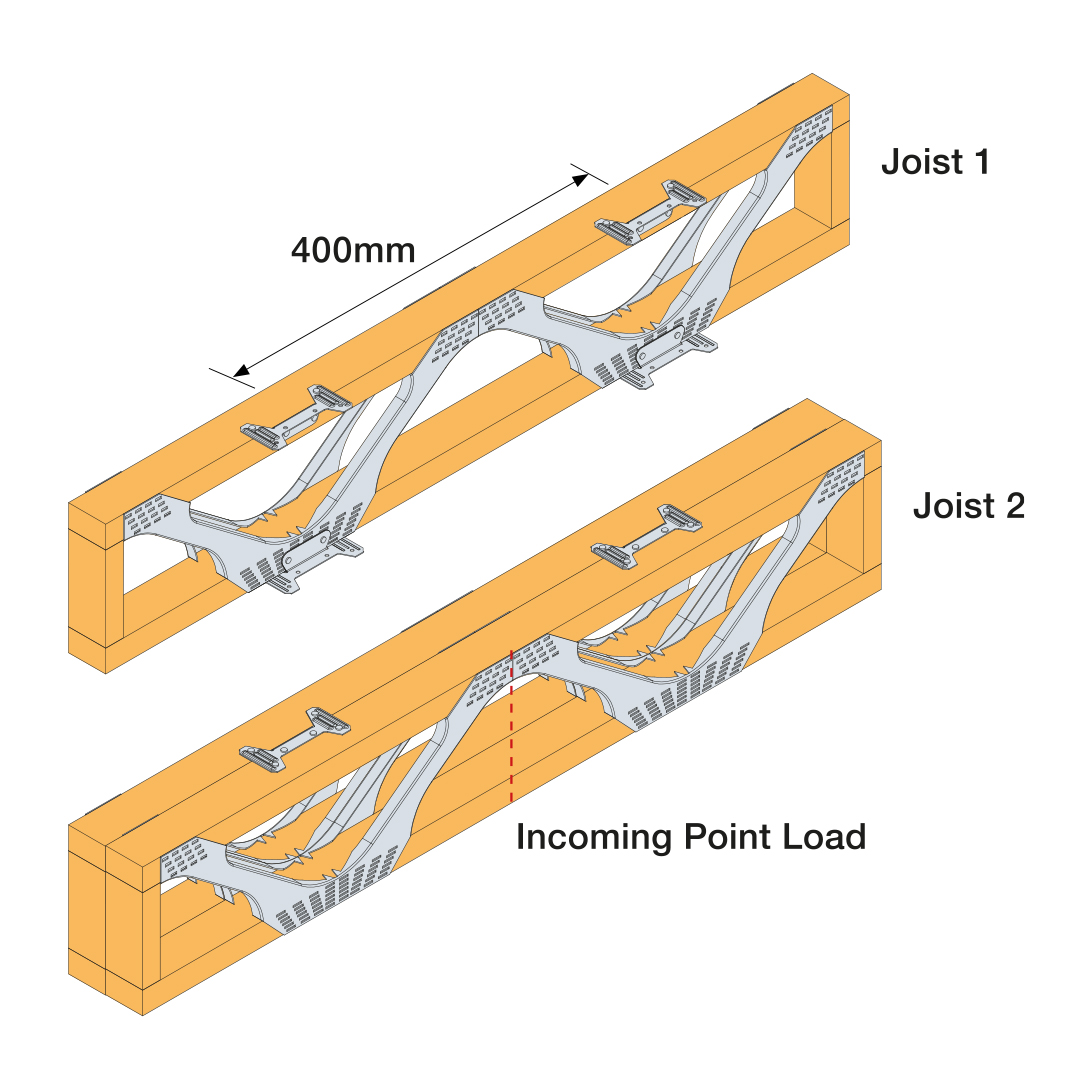

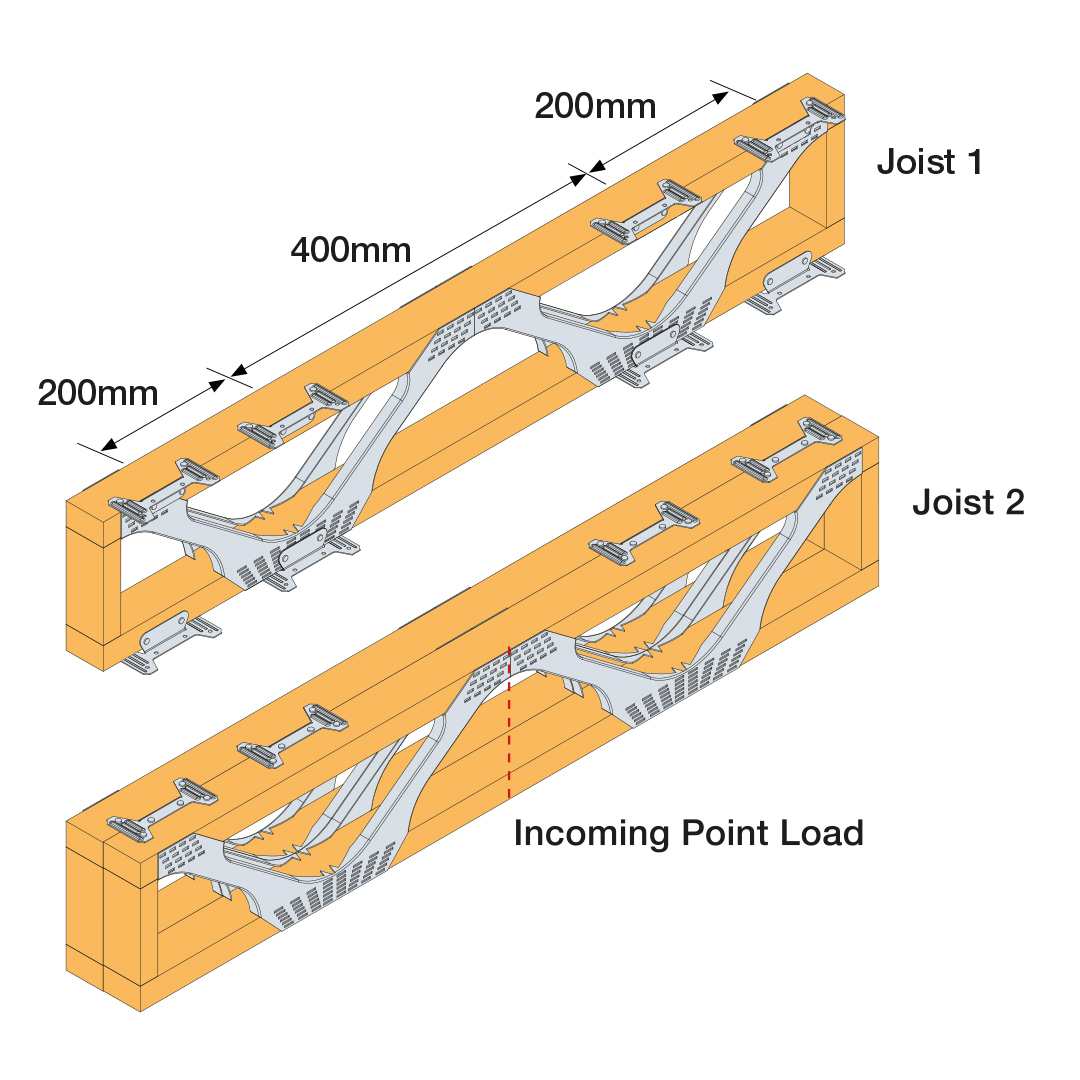

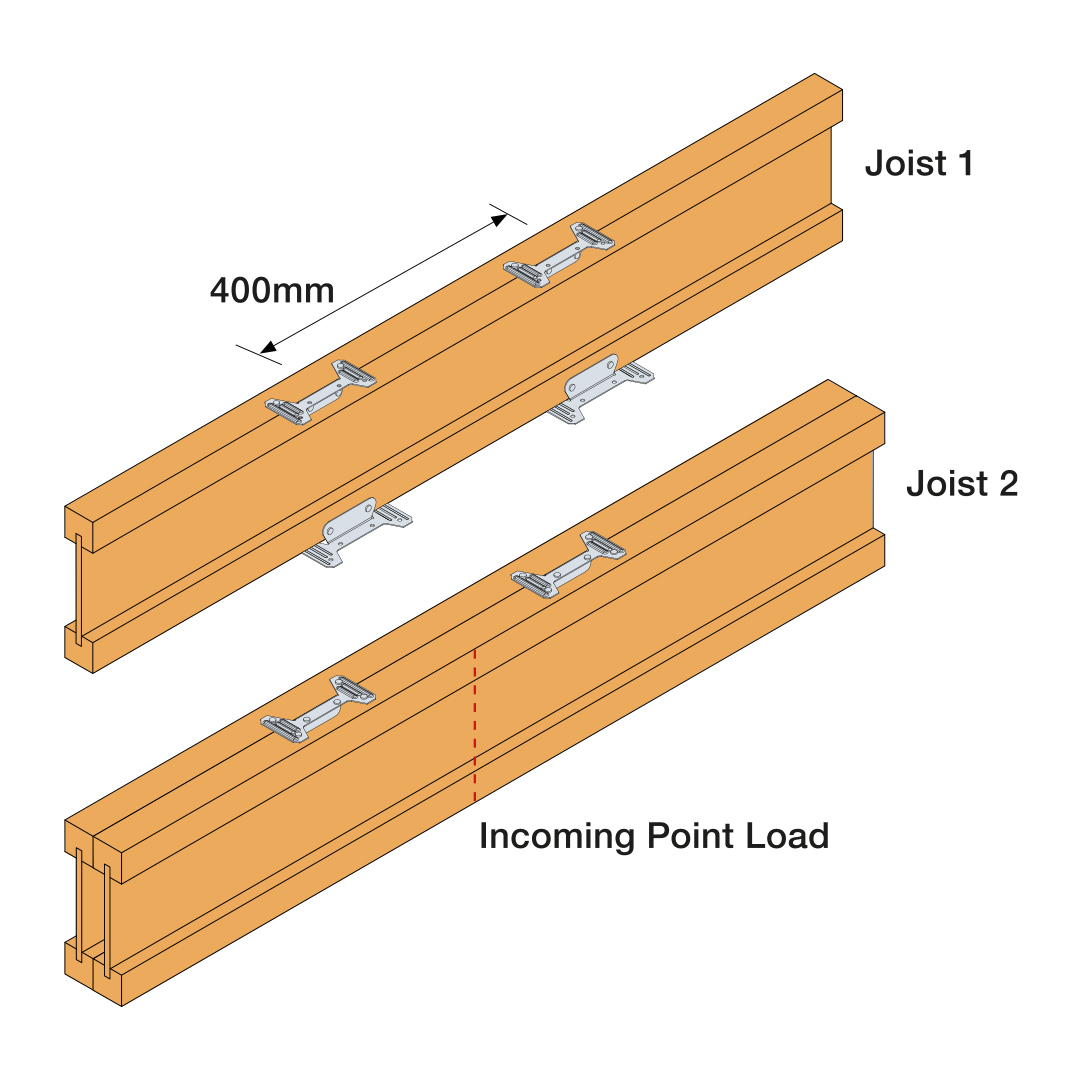

  2. Wypozycjonuj złącza MJC na pierwszej belce przy sile skupionej, upewniając się, że znajdują się w rozstawie 400mm. Złącza mogą być ustawione dowolną stroną. Przybij każde złącze do belki używając 4 szt. gwoździ N3.75x30.
  3. Wypozycjonuj drugą belkę tak aby obie belki miały ze sobą kontakt na całej długości i były równoległe. Zamocuj złącza MJC do drugiej belki przybijając 2szt. gwoździ N3.75x30 w każde ze złączy (od góry i od dołu).

Zastosowanie

Stosowane do łączenie belek dwuteowych wielowarstwowo.

Aprobaty i Deklaracje

Aprobaty Techniczne (ETA)
