BETA
Kątownik do betonu
Kątowniki typ BETA są stosowane do łączenia elementów drewnianych z betonem.

Oznaczenie CE

ETA

Klasa użytkowania 2

Środowisko wewnętrzne
EPD

Cynkowane ogniowo metodą Sendzimira 20µm
Szczegóły produktu
Właściwości
Materiał
- Gatunek Stali: Stal S250GD
- Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
-
Anchoring to concrete.
Zastosowanie
Połączenie
- Element główny: beton
- Element drugorzędny: drewno konstrukcyjne
Obszar zastosowań
- Mogą być stosowane jako zakotwienie drewnianych słupów.
Dane techniczne
Wymiary złącza
| Numer referencyjny | Wymiary | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | Otwory ramię A | Otwory ramię B | ||||||
| Ilość w opk. | Waga[kg] | A[mm] | B[mm] | C[mm] | D[mm] | Grubość[mm] | Okrągłe | Okrągłe | |
| Ø5 | Ø5[mm] | ||||||||
| BETA2/200 | 150.0 | 0.12 | 180 | 20 | 40 | 35 | 2 | 15 | 1 |
| BETA2/300 | 100.0 | 0.18 | 280 | 20 | 40 | 35 | 2 | 22 | 1 |
| BETA2/400 | 80.0 | 0.23 | 380 | 20 | 40 | 35 | 2 | 30 | 1 |
| BETA2/600 | 50.0 | 0.35 | 580 | 20 | 40 | 35 | 2 | 45 | 1 |
| BETA4/200 | 75.0 | 0.25 | 180 | 20 | 40 | 35 | 4 | 15 | 1 |
| BETA4/300 | 50.0 | 0.38 | 280 | 20 | 40 | 35 | 4 | 22 | 1 |
| BETA4/400 | 40.0 | 0.5 | 380 | 20 | 40 | 35 | 4 | 30 | 1 |
1) nośności produktu podane są w katalogu technicznym.
Rlat,k - nośność charakterystyczna na ścięcie pojedynczego łącznika
n = nef = efektywna ilość łączników w połączeniu wg. Eurokodu 5 (8.3.1.1)

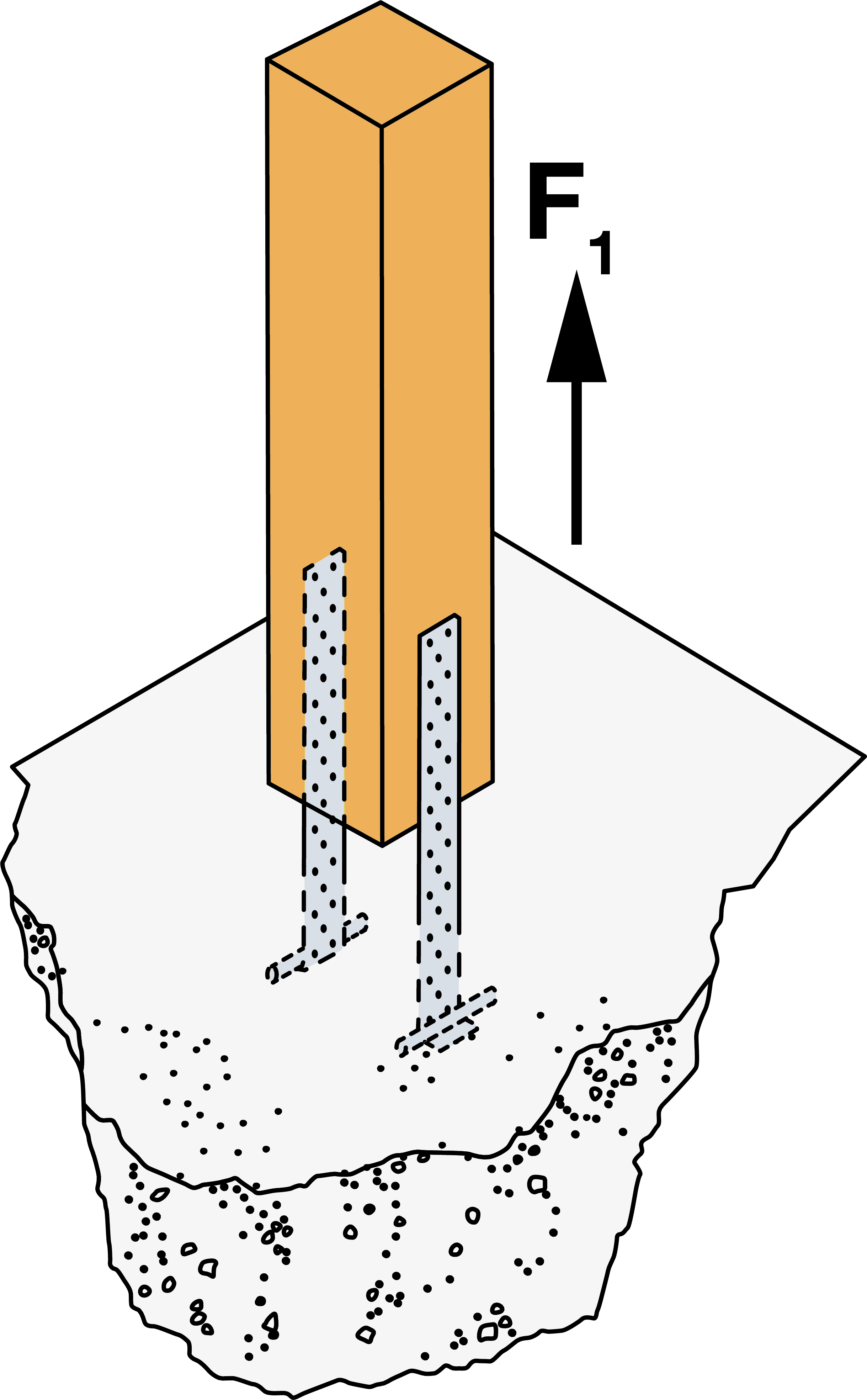

Nośności charakterystyczne jedno złącze na połączenie
| Numer referencyjny | Holdowns capacity | ||
|---|---|---|---|
| Nośności dla połączenia słup / beton - drewno kl. C24 | |||
| Łączniki | Nośności charakterystyczne - dla drewna kl. C24 dwa złacza na połączenie[kN] | ||
| Ramię A | Stal[kN] | ||
| szt. | Typ | ||
| BETA2/200 | <15 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/600 | <45 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA4/200 | <15 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
Rlat,k - nośność charakterystyczna na ścięcie pojedynczego łącznika
n = nef = efektywna ilość łączników w połączeniu wg. Eurokodu 5 (8.3.1.1)
Instalacja
Montaż
Mocowanie
Mocowanie kątowników do drewna
przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
Mocowanie kątowników do beton
zatapiana w świerzej mieszance betonowej na głębokość przynajmniej 100 mm a w celu pełnego zakotwienia należy zaczepić ją o stal zbrojeniową.
