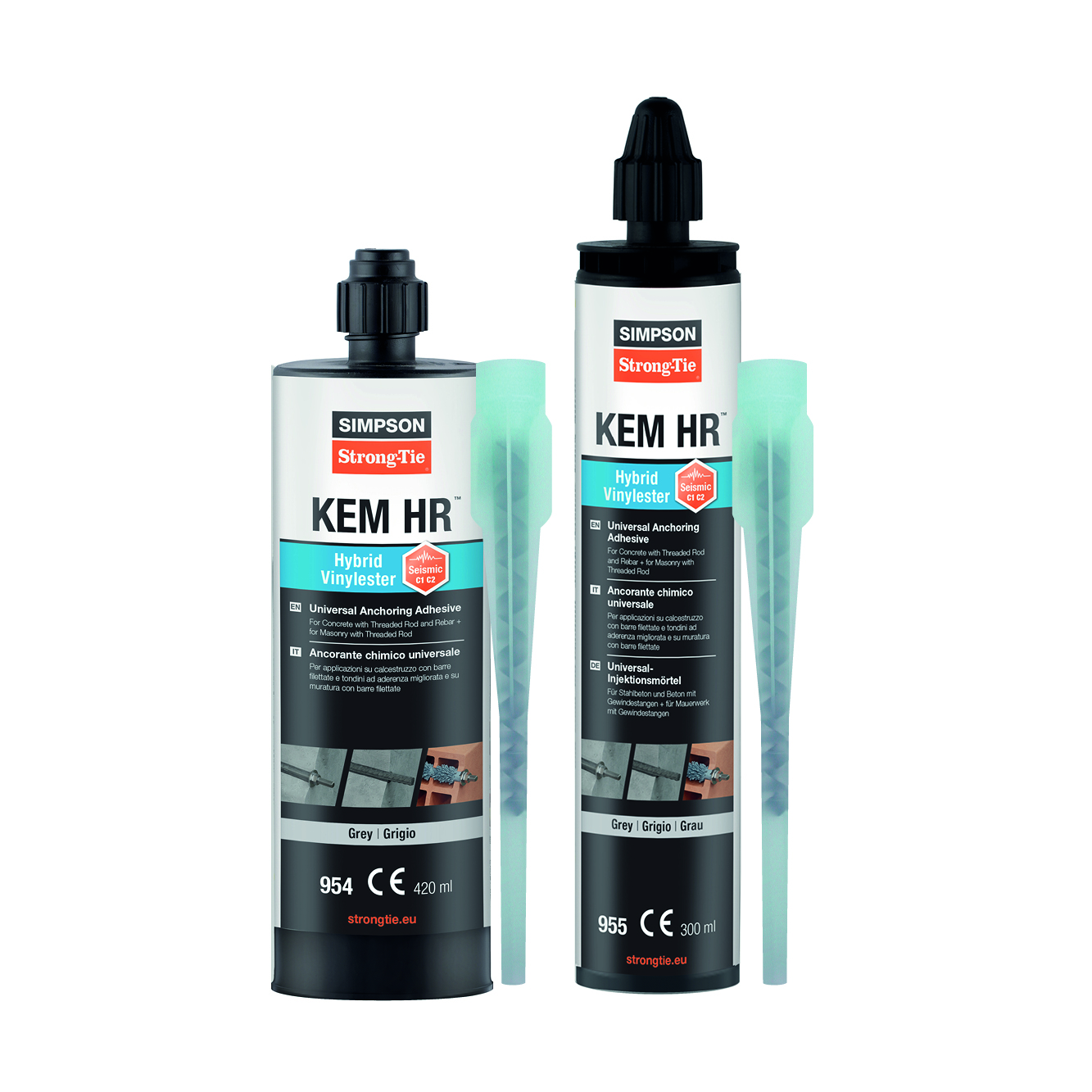

KEM HR
HYBRYDOWO WINYLOESTROWA kotwa chemiczna do betonu i elementów murowych
KEM HR to uniwersalna żywica hybrydowa winyloestrowa do mocowań konstrukcyjnych w obszarach sejsmicznych. Szybko wiążąca, stosowana do kotwienia prętów gwintowanych i zbrojeniowych w betonie zarysowanym i niezarysowanym oraz elementach murowych.
Temperatura pracy: • krótkotrwała: do +80°C • długotrwała: do +50°C
ETA
Seismic C1 C2

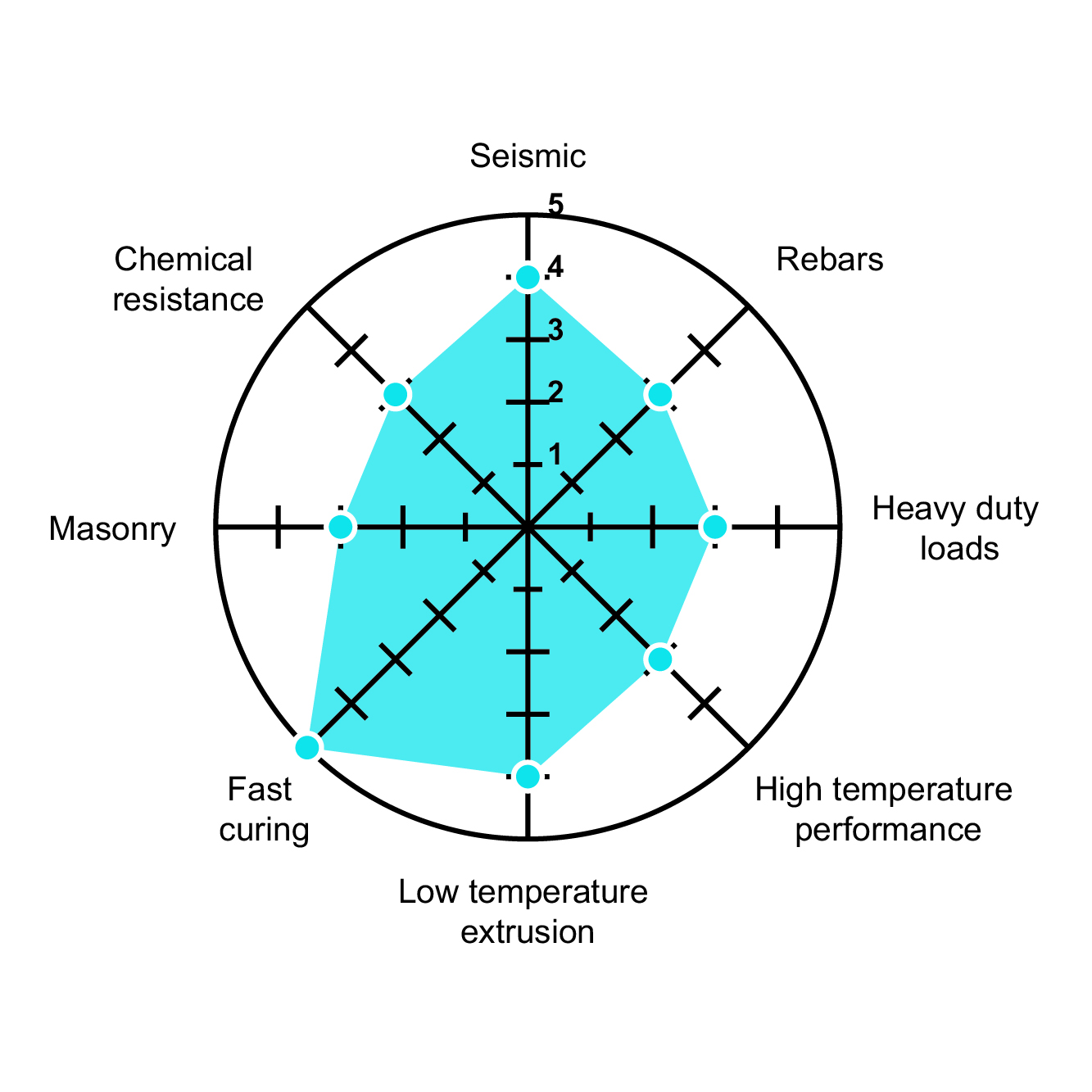

Szczegóły produktu
Właściwości
Materiał
- Żywica hybrydowa winyloestrowa
Zastosowanie
Obszar zastosowań
- Konstrukcje stalowe
- Mocowania elementów drewnianych do betonu
- Budownictwo przemysłowe
- Konstrukcje stalowe (balustrady, wsporniki itp.)
- Kotwienie bram i maszyn
- Uciąglanie konstrukcji żelbetowych
Połączenia z
- Beton
- Cegła pełna
- Cegła kratówka
- Cegła pełna wapienno-piaskowa
- Bloczki i pustaki z betonu lekkiego
- Beton komórkowy
- Pustaki wapienno-piaskowe
- Pustaki ceramiczne
Dane techniczne
KEM HR
| Referencje | Nazwa | Kolor | Pojemość | Okres przechowywania | Ilość w opk. | Ilość w plt. |
|---|---|---|---|---|---|---|
| 955030BH00000 | KEM HR 955 | Blue-to-Grey | 300 | 18 | 12 | 1152 |
| 954040BH00000 | KEM HR 954 | Blue-to-Grey | 420 | 18 | 12 | 840 |
Nośności charakterystyczne - Rozciąganie NRk [kN]stal węglowa 5.8
| Referencje | Gł. kotwienia | Nośności charakterystyczne - stal węglowa 5.8 | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Rozciąganie - NRk | ||
| Beton zarysowany | Beton niezarysowany | ||
| C20/25 | C20/25 | ||
| KEM HR + M8 | 80 | 9.1 | 17.1 |
| KEM HR + M10 | 90 | 12.7 | 22.6 |
| KEM HR + M12 | 110 | 18.7 | 33.2 |
| KEM HR + M16 | 125 | 28.3 | 50.3 |
| KEM HR + M20 | 170 | - | 85.5 |
| KEM HR + M24 | 210 | - | 126.7 |
Nośności charakterystyczne - Ścinanie VRk [kN]
| Referencje | Gł. kotwienia | Nośności charakterystyczne | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Ścinanie - Vrk | ||
| Obciążenia statyczne i quasi-statyczne | |||
| Stal węglowa 5.8 | Stal nierdzewna A4 70 | ||
| KEM HR + M8 | 80 | 11 | 13 |
| KEM HR + M10 | 90 | 17.4 | 20 |
| KEM HR + M12 | 110 | 25.3 | 30 |
| KEM HR + M16 | 125 | 47.1 | 55 |
| KEM HR + M20 | 170 | 73.5 | 85.8 |
| KEM HR + M24 | 210 | 105.9 | 123.6 |
Nośności obliczeniowe - Rozciąganie NRd [kN] Stal węglowa 5.8
| Referencje | Gł. kotwienia | Nośności obliczeniowe - Stal węglowa 5.8 | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Rozciąganie - NRd | ||
| Beton zarysowany | Beton niezarysowany | ||
| C20/25 | C20/25 | ||
| KEM HR + M8 | 80 | 5 | 9.5 |
| KEM HR + M10 | 90 | 7.1 | 12.6 |
| KEM HR + M12 | 110 | 10.4 | 18.4 |
| KEM HR + M16 | 125 | 15.7 | 27.9 |
| KEM HR + M20 | 170 | - | 47.5 |
| KEM HR + M24 | 210 | - | 70.4 |
Nośności obliczeniowe - Ścinanie VRd [kN]
| Referencje | Gł. kotwienia | Nośności obliczeniowe | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Ścinanie - VRd | ||
| Obciążenia statyczne i quasi-statyczne | |||
| Stal węglowa 5.8 | Stal nierdzewna A4 70 | ||
| KEM HR + M8 | 80 | 8.8 | 8.2 |
| KEM HR + M10 | 90 | 13.9 | 13 |
| KEM HR + M12 | 110 | 20.2 | 18.9 |
| KEM HR + M16 | 125 | 37.7 | 35.2 |
| KEM HR + M20 | 170 | 58.8 | 55 |
| KEM HR + M24 | 210 | 84.7 | 79.2 |
Instalacja
Montaż
Parametry montażowe - beton
| Referencje | Gł. kotwienia | Parametry montażowe | ||||
|---|---|---|---|---|---|---|
| Efektywna głębokość kotwienia hef | Średnica wiercenia d0 | Głębokość wiercenia h0 ≥ | Średnica otworu przelotowego df ≤ | Rozmiar nasadki/klucza SW | Moment dokr. Tinst,max | |
| KEM HR + M8 | 80 | 10 | 80 | 9 | 13 | 10 |
| KEM HR + M10 | 90 | 12 | 90 | 12 | 17 | 20 |
| KEM HR + M12 | 110 | 14 | 110 | 14 | 19 | 40 |
| KEM HR + M16 | 125 | 18 | 125 | 18 | 24 | 80 |
| KEM HR + M20 | 170 | 24 | 170 | 22 | 30 | 120 |
| KEM HR + M24 | 210 | 28 | 210 | 26 | 36 | 160 |
Uwagi do tabel nośności prętów gwintowanych w betonie
1 kN ≈ 100 kG (kgf)
- Pojedyncza kotwa bez uwzględnienia wpływu rozstawu kotew oraz odległości od krawędzi elementu betonowego, w betonie klasy C20/25.
- Metoda projektowania zgodnie z normą EN 1992-4:2018 (γc = 1,5; ψsus = 1).
- Nośności obliczeniowe NRd (na rozciąganie) oraz VRd (na ścinanie) wynikają z nośności charakterystycznych określonych w Europejskiej Ocenie Technicznej (ETA) i uwzględniają częściowe współczynniki bezpieczeństwa γm, odpowiednie dla każdej średnicy pręta.
- Zalecane obciążenia użytkowe N i V wynikają z nośności charakterystycznych podanych w ETA oraz uwzględniają częściowe współczynniki bezpieczeństwa γf = 1,4 i γm, odpowiednie dla każdej średnicy pręta.
- Podane wartości obowiązują dla temperatury 24°C przy oddziaływaniu długotrwałym oraz do 40°C przy oddziaływaniu krótkotrwałym. Dla wyższych temperatur należy odwołać się do odpowiedniej Europejskiej Oceny Technicznej (ETA).
- Wartość nośności przy czystym ścinaniu obowiązuje dla odległości od krawędzi C ≥ 10 × hnom.
- Nośności sejsmiczne uwzględniają współczynnik αeq = 0,85 (dla pojedynczej kotwy obciążonej siłą rozciągającą w przypadku zniszczenia przez wyrwanie stożka betonowego).
- Nośności na rozciąganie dla kategorii sejsmicznej C2 odnoszą się do prętów gwintowanych o minimalnej klasie wytrzymałości 8.8 w przypadku stali węglowej lub klasie 70 w przypadku stali nierdzewnej.
- W celu uzyskania informacji dla pozostałych warunków obciążenia oraz szczegółowych danych projektowych należy zapoznać się z Kartą Techniczną produktu (Technical Sheet) oraz odpowiednimi Europejskimi Ocenami Technicznymi (ETA).
Rozstaw kotew, odległości od krawędzi i grubość podłożą
| Referencje | Rozstaw kotew, odległości od krawędzi i grubość podłożą | ||||
|---|---|---|---|---|---|
| Głębokośc kotwienia | |||||
| Charakt. rozstaw kotew ScrN | Min. rozstaw kotew smin | Charakt. odległość od krawędzi CcrN | Min. odległość od krawędzi cmin | Min. grubość podłoża hmin | |
| KEM HR + M8 | 240 | 40 | 120 | 40 | 110 |
| KEM HR + M10 | 270 | 50 | 135 | 50 | 120 |
| KEM HR + M12 | 330 | 60 | 165 | 60 | 140 |
| KEM HR + M16 | 380 | 80 | 190 | 80 | 161 |
| KEM HR + M20 | 510 | 100 | 255 | 100 | 218 |
| KEM HR + M24 | 630 | 120 | 315 | 120 | 266 |
Reference
Właściwości
- Szybkie wiązanie
- Odporność sejsmiczna C1 i C2
- Możliwość stosowania w mokrym betonie i otworach zalanych
Dodatkowe cechy produktu
- Europejska Ocena Techniczna ETA-20/0106 dla zastosowań w strefach sejsmicznych kategorii C1 i C2 zgodnie z wytycznymi TR049.
- Europejska Ocena Techniczna ETA-20/0106 dla mocowań w betonie zarysowanym, opcja 1, zgodnie z EAD 330499-01-0601.
- Europejska Ocena Techniczna ETA-20/0105 dla zastosowań w podłożach murowych zgodnie z EAD 330076-00-0604.
- Europejska Ocena Techniczna ETA-20/0104 dla połączeń prętów zbrojeniowych instalowanych wtórnie (post-installed rebar connections) zgodnie z EAD 330087-00-0601.
- Przeznaczona do mocowań o średnich i dużych obciążeniach.
- Dobra tiksotropia żywicy, ograniczająca jej spływanie podczas aplikacji.
- Możliwość wykonywania mocowań sufitowych (montaż nad głową).
- Zakres temperatur eksploatacji po utwardzeniu: od -40°C do +50°C (krótkotrwale do +80°C).
- Produkt przebadany zgodnie z wymaganiami LEED, uzyskując klasę emisji A+.
Karta charakterystyki (SDS) dostępna jest na stronie internetowej: www.strongtie.eu/sds.
