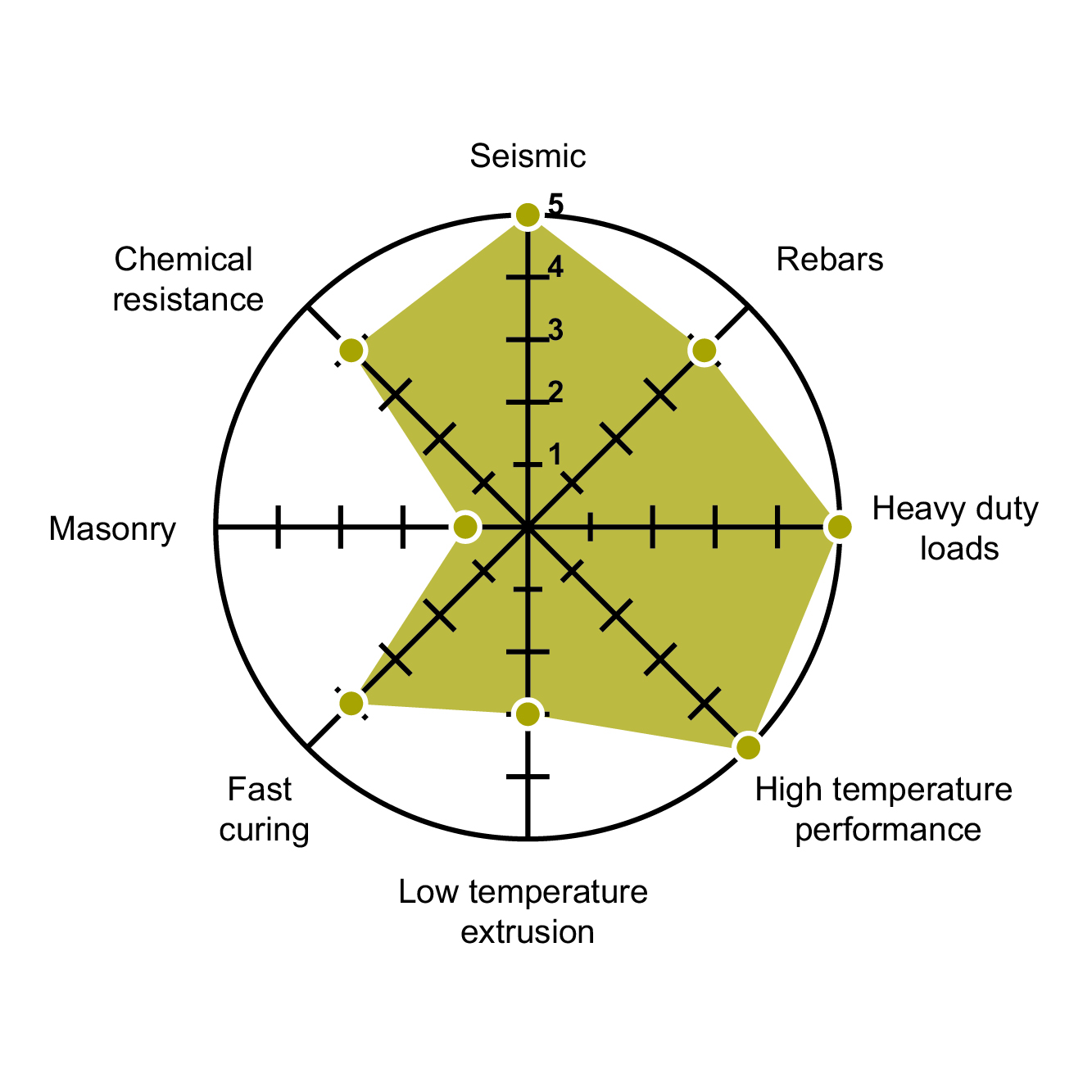

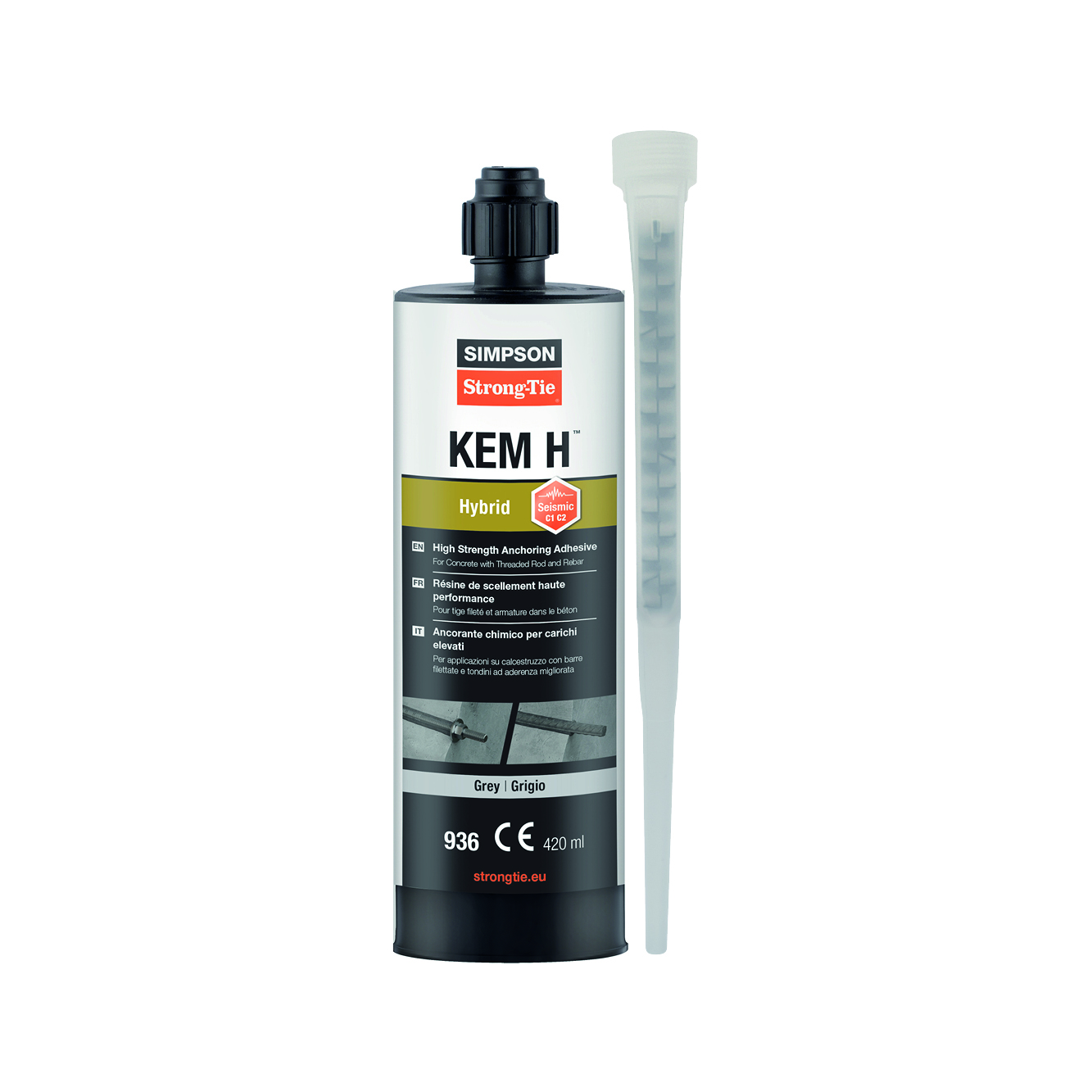

Uwagi do tabel obciążeń dla prętów gwintowanych kotwionych w betonie

1 kN ≈ 100 kgf

1. Pojedyncza kotwa bez uwzględnienia wpływu rozstawu kotew oraz odległości od krawędzi, osadzona w betonie klasy C20/25.
2. Obliczenia wykonane zgodnie z metodą projektowania według EN 1992-4:2018 (γ_c = 1,5; ψ_sus = 1).
3. Nośności obliczeniowe N_Rd i V_Rd zostały wyprowadzone z nośności charakterystycznych określonych w certyfikacie ETA i uwzględniają częściowe współczynniki bezpieczeństwa materiału γ_m.
4. Zalecane obciążenia N i V zostały wyznaczone na podstawie nośności charakterystycznych podanych w certyfikacie ETA i uwzględniają częściowe współczynniki bezpieczeństwa γ_f = 1,4 oraz γ_m.
5. Wartości obowiązują dla temperatury +50°C w długim okresie użytkowania oraz do +80°C krótkotrwale. Dla wyższych temperatur należy odnieść się do odpowiedniego certyfikatu ETA.
6. Dla rozmiarów M27 i M30 zastosowano pręty gwintowane ze stali nierdzewnej klasy A4-50.
7. Wartość dotyczy czystego obciążenia ścinającego, przy odległości od krawędzi C ≥ 10 × h_nom.
8. Nośności sejsmiczne uwzględniają współczynnik α_eq = 0,85 (dla pojedynczej kotwy obciążonej na rozciąganie w przypadku zniszczenia stożka betonowego).
9. Nośności na rozciąganie dla kategorii sejsmicznej C2 odnoszą się do prętów gwintowanych o minimalnej klasie wytrzymałości: 8.8 dla stali węglowej i A4 70 dla stali nierdzewnej.

W przypadku pozostałych warunków pracy oraz w celu uzyskania szczegółowych informacji należy zapoznać się z Kartą Techniczną (Technical Sheet) oraz odpowiednimi Europejskimi Ocenami Technicznymi (ETA).
