ARA4
Gwoździe pierścieniowe - Stal nierdzewna A4

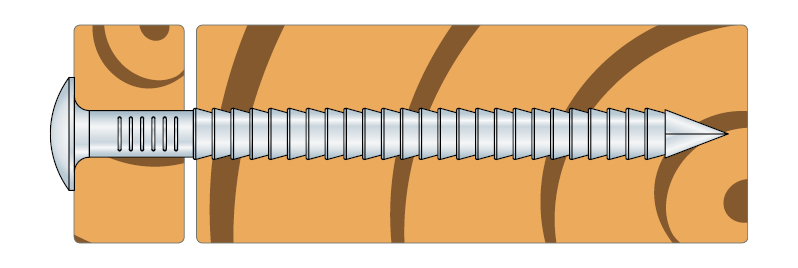

Gwoździe pierścieniowe do łączenie elementów w konstrukcjach drewnianych. Trzpień wykonany jest ze stali nierdzewnej o przekroju okrągłym. Mają charakterystyczną owalną główką. Ostrze gwoździa płaskie, który redukuje ryzyko rozwarstwienia i pękania drewna. Stosowany wszędzie tam gdzie konieczna jest duża wytrzymałość na wyrywanie.
Oznaczenie CE
Stal nierdzewna A4
EPD
Środowisko agresywne
Klasa użytkowania 3
Fastener Designer
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary złącza
Wymiary
| Numer referencyjny | Wymiary łącznika | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Kod produktu | Other | Wymiary złącza[mm] | ||||||||
| Qty per blister | Waga[kg] | d[mm] | l[mm] | dₕ[mm] | Aₕ[mm] | hₜ[mm] | lg[mm] | lp[mm] | ||
| ARA42.3X50 | 74225 | - | 0.002 | 2.3 | 50 | 5.5 | 23.8 | 1.4 | 37 | 2.9 |
| ARA42.5X60 | 74226 | - | 0.002 | 2.5 | 60 | 5.7 | 25.5 | 1.3 | 42 | 3.4 |
| ARA43.1X75 | 74227 | - | 0.005 | 3.1 | 75 | 7.5 | 44.2 | 1.8 | 46 | 4.3 |
.
Biblioteka CAD i BIM
2D
ARA42.3X50
-
-
-
-
ARA42.5X60
-
-
-
-
ARA43.1X75
-
-
-
-
3D
ARA42.3X50
-
-
-
-
-
ARA42.5X60
-
-
-
-
-
ARA43.1X75
-
-
-
-
-
