Gwoździe krokwiowe

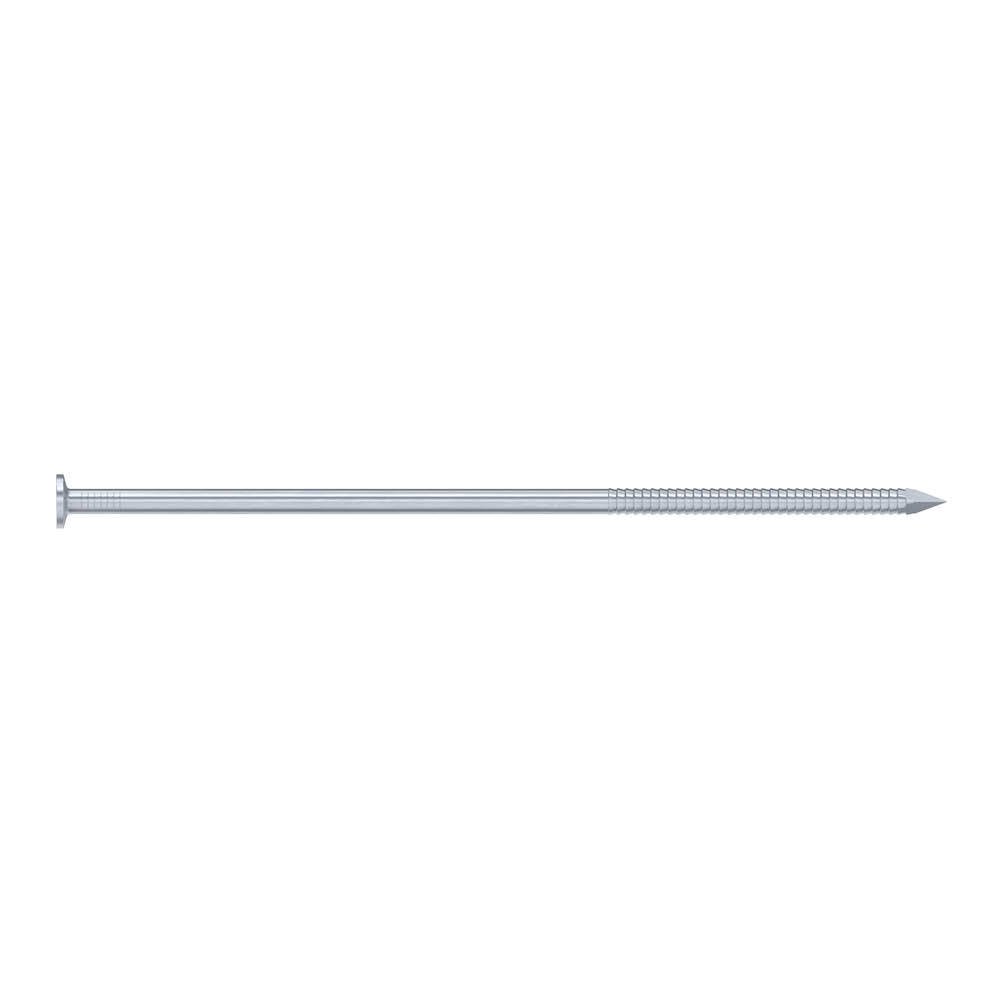

Pierścieniowe gwoździe krokwiowe SN to specjalne pierścieniowe gwoździe używane, jako samodzielne łączniki do nośnych konstrukcji drewnianych.

Karta techniczna

Oznaczenie CE

Ocynk elektrolityczny7µm

EPD

Klasa użytkowania 2

Fastener Designer

Szczegóły produktu

Obrazy

Właściwości

Materiał

Pierścieniowe gwoździe krokwiowe są wykonane z drutu stalowego ciągnionego na zimno z uformowanymi karbami i na całej długości mają okrągły przekrój. Powierzchnia jest ocynkowana elektrolitycznie, grubość warstwy cynku wynosi min. 7 μm

Zalety

Specjalnie profilowane pierścienie
Wytrzymałość na wyrywanie
Prosty montaż
Wiele długości (80 mm - 360 mm)
Trwałe i stabilne połączenia

Zastosowanie

Stosowanie do mocowania krokwi, płatwi, wiązarów dachowych oraz konstrukcjach szkieletowych, w tradycyjnych więźbach dachowych i w innych połączeniach elementów drewnianych.

Aby uniknąć rozwarstwienia łączonych elementów drewnianych zaleca się wstępne nawiercenie otworu.

Dane techniczne

Wymiary złącza

Numer referencyjny	Wymiary łącznika
	Wymiary złącza[mm]							Other
	d[mm]	l[mm]	dₕ[mm]	Aₕ[mm]	hₜ[mm]	lg[mm]	lp[mm]	Waga[kg]
SN6.0X150-DE	6	150	12.8	128.7	1.7	72	8	0.033
SN6.0X180-DE	6	180	12.8	128.7	1.7	72	8	0.04
SN6.0X210-DE	6	210	12.8	128.7	1.7	72	8	0.047
SN6.0X230-DE	6	230	12.8	128.7	1.7	72	8	0.051
SN6.0X260-DE	6	260	12.8	128.7	1.7	72	8	0.058
SN6.0X280-DE	6	280	12.8	128.7	1.7	72	8	0.062
SN6.0X300-DE	6	300	12.8	128.7	1.7	72	8	0.067
SN6.0X330-DE	6	330	12.8	128.7	1.7	72	8	0.073
SN6.0X350-DE	6	350	12.8	128.7	1.7	72	8	0.078

Właściwości charakterystyczne produktu

Numer referencyjny	Nail characteristic parameters
	Właściwości charakterystyczne produktu
	Charakterystyczny moment uplastycznienia[Nm]	Charakterystyczna wytrzymałość na wyrywanie[N/mm²]	Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²]	Charakterystyczna wytrzymałość na rozciąganie[kN]
SN6.0X150-DE	25.9	7.3	12.7	19.4
SN6.0X180-DE	25.9	7.3	12.7	19.4
SN6.0X210-DE	25.9	7.3	12.7	19.4
SN6.0X230-DE	25.9	7.3	12.7	19.4
SN6.0X260-DE	25.9	7.3	12.7	19.4
SN6.0X280-DE	25.9	7.3	12.7	19.4
SN6.0X300-DE	25.9	7.3	12.7	19.4
SN6.0X330-DE	25.9	7.3	12.7	19.4
SN6.0X350-DE	25.9	7.3	12.7	19.4

Właściwości charakterystyczne produktu

Numer referencyjny	Nails loads
	Nośność charakterystyczna - Drewno C24
	Belka - Belka min. 30 mm od krawędzi
	Rax,k[kN]	Rlat,k[kN]
SN6.0X150-DE	2.1	2.8
SN6.0X180-DE	2.1	2.8
SN6.0X210-DE	2.1	2.8
SN6.0X230-DE	2.1	2.8
SN6.0X260-DE	2.1	2.8
SN6.0X280-DE	2.1	2.8
SN6.0X300-DE	2.1	2.8
SN6.0X330-DE	2.1	2.8
SN6.0X350-DE	2.1	2.8

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-h13-0015-issue-2.pdf

Brak dostępnej historii

Environmental Product Declarations (EPD)

epd-certificate-sst-nails

Biblioteka CAD i BIM

Pakiety ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D uproszczone
IFC ZIP SAT ZIP SKP ZIP STL ZIP

Wybierz witrynę internetową

Złącza

Łączniki

Kotwy i łączniki

Inne

Szczegóły produktu

Obrazy

Właściwości

Materiał

Zalety

Zastosowanie

Zastosowanie

Dane techniczne

Wymiary złącza

Właściwości charakterystyczne produktu

Właściwości charakterystyczne produktu

Instalacja

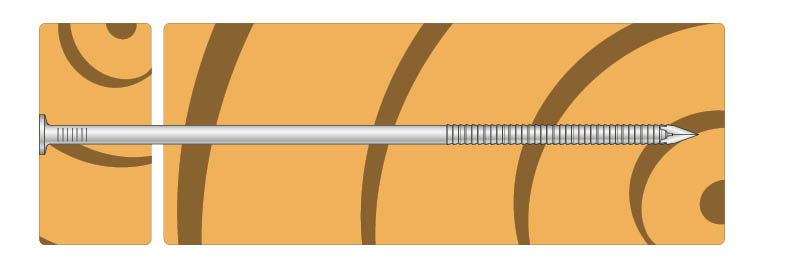

Montaż

-
