Łączniki do drewna
Łączniki do złączy ciesielskich
Gwoździe
CNAC15

Gwoździe bębnowe pierścieniowe na zwoju plastikowym

Bębnowe gwoździe pierścieniowe CNA do mocowania złączy ciesielskich.do drewna. Pierścienie na całej długości trzpienia uzyskuja wysoką wytrzymałośc na wyrywanie. (15-16°)

Karta techniczna
Oznaczenie CE
ETA
Klasa użytkowania 2
Ocynk elektrolityczny 12µm

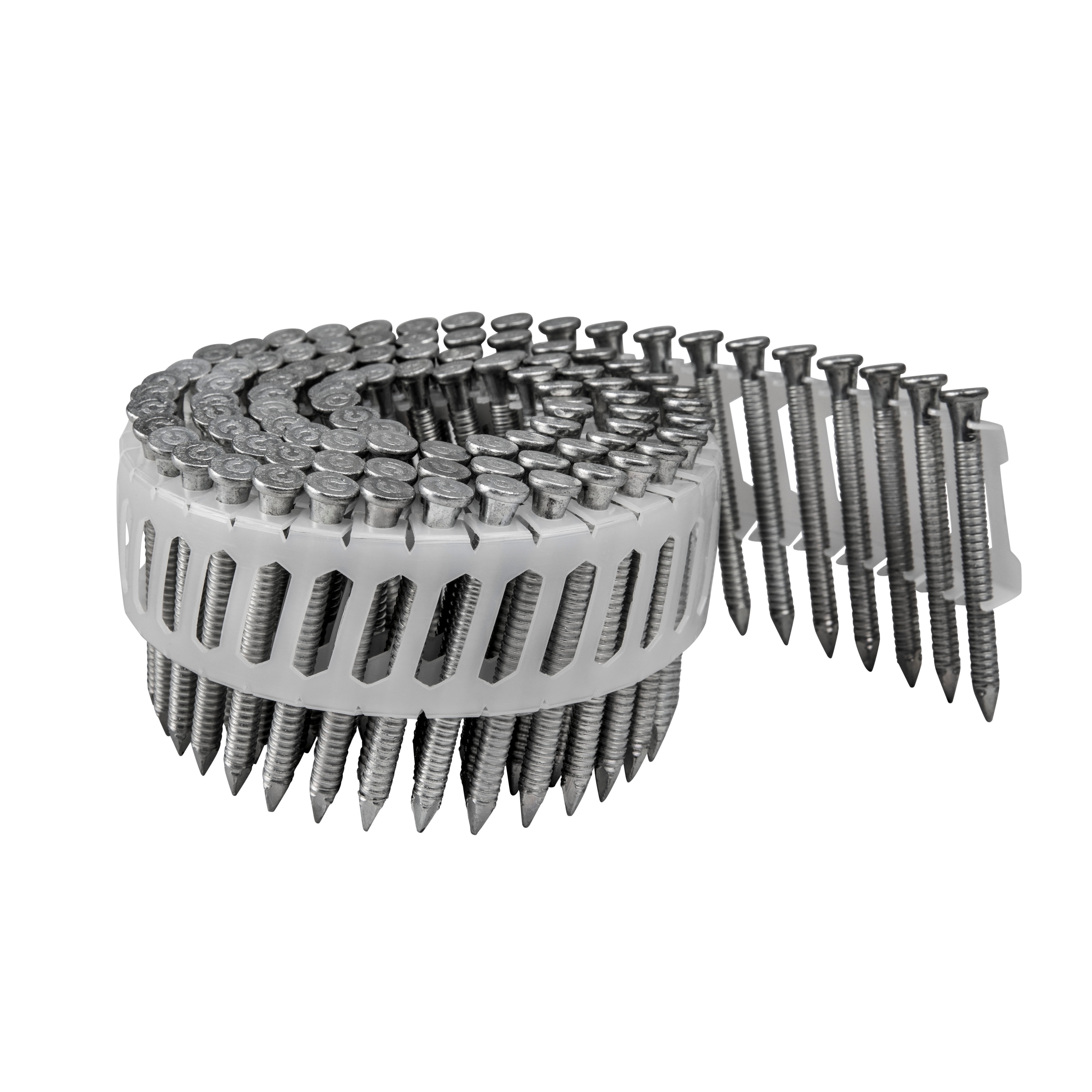

CNAC15 Main Image.jpg

Szczegóły produktu

Właściwości

Właściwości

  • Pierścienie na całej długości trzpienia
  • Duża wytrzymałość na wyrywanie
  • Stożkowe poszerzenie średnicy, które wypełnia otwór i minimalizuje początkowe przemieszczenie
  • Kąt nachylenia gwoździ 15-16°

Zastosowanie

Obszar zastosowań

  • Do złączy ciesielskich
  • Zastosowanie gwoździ CNA (lub wkrętów CSA) jest warunkiem koniecznym dla uzyskania pełnej nośności połączenie z użyciem złączy ciesielskich Simpson Strong-Tie

Dane techniczne

Wymiary

CNAC15 Dim Image.jpg

Wymiary produktu

Referencje Referencje DB nr. Wymiary łącznika Ilość w bębnie Ilość w opakowaniu
d l lg dh ht
CNAC15Z4.0X407613821241504402571.51001200
CNAC15Z4.0X507613921241514503571.51001200
CNAC15Z4.0X607614021241524604571.51001200
Array

Właściwości charakterystyczne

Referencje Nośność charakterystyczna - drewno C24 wg ETA-04/0013 [kN]
Rax.k Rlat.k
CNAC15Z4.0X400.71.9
CNAC15Z4.0X5012.2
CNAC15Z4.0X601.22.4

Nośności dotyczą połączenia elementów stalowych o grubości 2 mm i drewna klasy C24. Nośności dla innych grubości i gatunków drewna można znaleźć w ETA-04/0013

Biblioteka CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Brak wyników.
Brak wyników.
Brak wyników.
Brak wyników.
Brak wyników.
Brak wyników.
