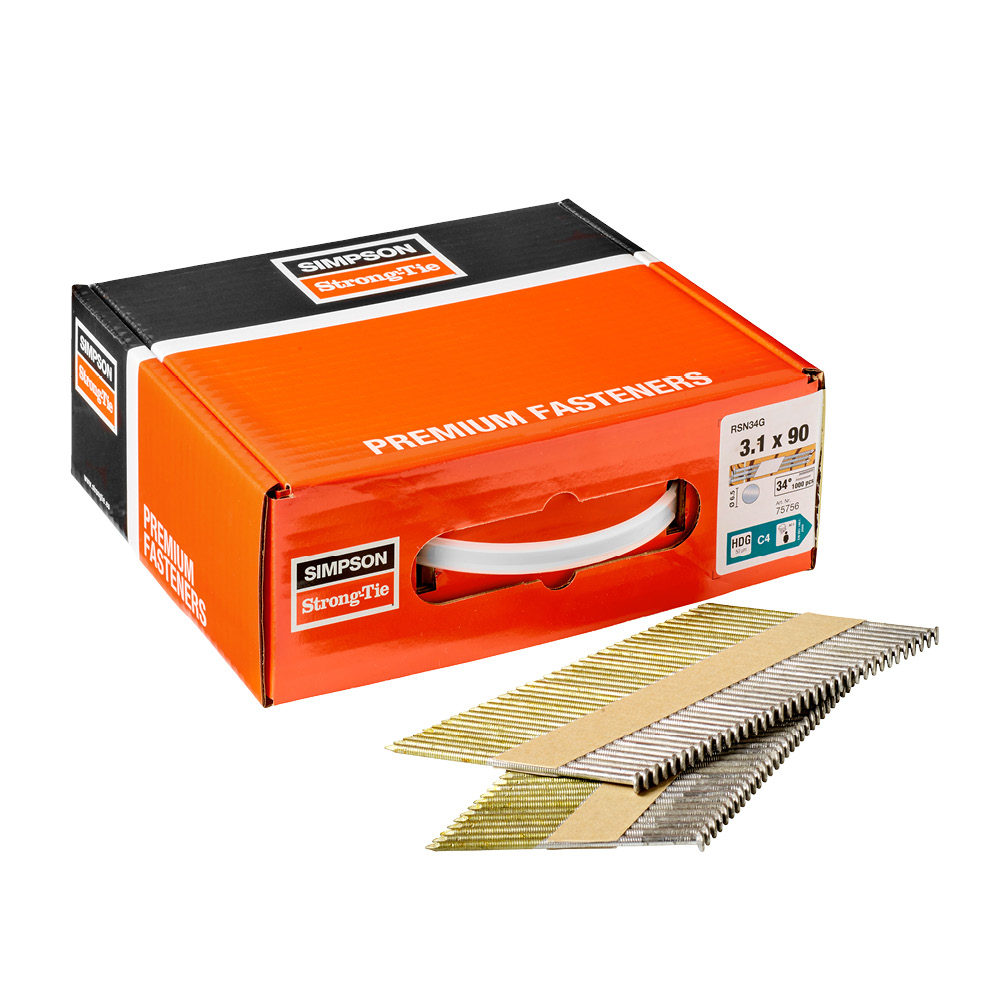

RSN34G
Gwoździe 34° stosowane do szkieletu drewnianego
Gwoźdź stosowane do szkieletu drewnianego. Okrągły łeb daje dobry wizualny efekt końcowy zagłębiając się równo z powierzchnia materiału. Uformowane pierścienie na trzpieniu zwiększają nośność gwoździa na wyrywanie.

Oznaczenie CE

Ocynkowane ogniowo 50 µm

Środowisko zewnętrzne
EPD

Klasa użytkowania 3

Fastener Designer
RSN34G_SSTBP_homepage_DK_da
Szczegóły produktu
Właściwości
Właściwości

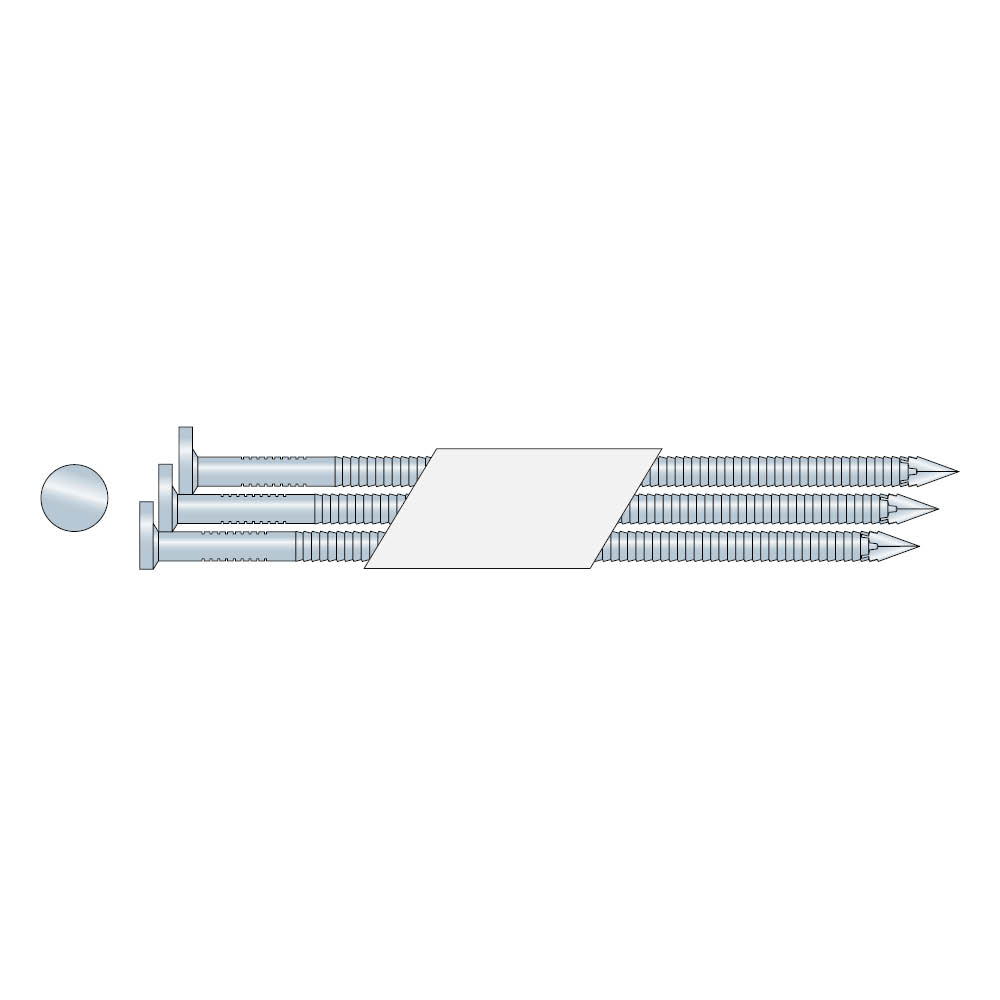

- Łeb okrągły przesunięty
- Trzpień pierścieniowy

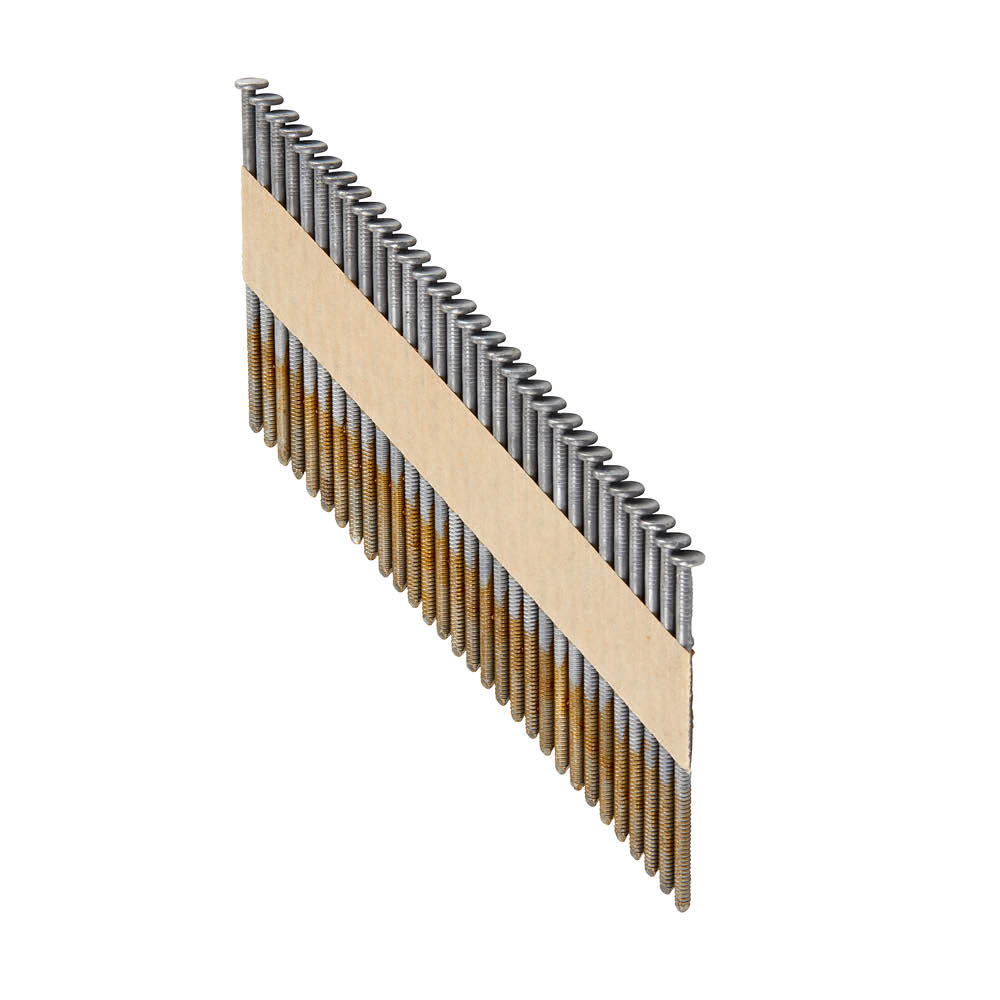

- Pasek papierowy 34°
Zastosowanie
Obszar zastosowań
- Drewniane konstrukcje szkieletowe
Kompatybilne narzędzia :
- Tjep®: GRF 34/90 G2, GRF 34/105, GRF 34/100, GRF 100 Compact XP, GRF 34/90
- Paslod®: M100i, IM90i, PF90S
Dane techniczne
Wymiary
| Numer referencyjny | Wymiary łącznika | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Kod produktu | Other | Wymiary złącza[mm] | |||||||
| Waga[kg] | d[mm] | l[mm] | dₕ[mm] | Aₕ[mm] | hₜ[mm] | lp[mm] | tfix[mm] | ||
| RSN34G2.8X65 | 75754 | 0.004 | 2.8 | 65 | 6.5 | 33.2 | 1.3 | 3.2 | 48.2 |
| RSN34G2.8X75 | 75755 | 0.005 | 2.8 | 75 | 6.5 | 33.2 | 1.3 | 3.2 | 58.2 |
| RSN34G3.1X90 | 75756 | 0.007 | 3.1 | 88 | 6.5 | 33.2 | 1.3 | 3.5 | 69.4 |
Właściwości charakterystyczne produktu
| Numer referencyjny | Nail characteristic parameters | |||
|---|---|---|---|---|
| Właściwości charakterystyczne produktu | ||||
| Charakterystyczny moment uplastycznienia[Nm] | Charakterystyczna wytrzymałość na wyrywanie[N/mm²] | Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²] | Charakterystyczna wytrzymałość na rozciąganie[kN] | |
| RSN34G2.8X65 | 3.2 | 10.7 | 30.1 | 3.1 |
| RSN34G2.8X75 | 3.2 | 10.7 | 30.1 | 3.1 |
| RSN34G3.1X90 | 4.4 | 9.5 | 20.8 | 3.1 |
Aprobaty i Deklaracje
Deklaracja właściwości użytkowych (DoP)
Pokaż historię
Environmental Product Declarations (EPD)
