KEM EP

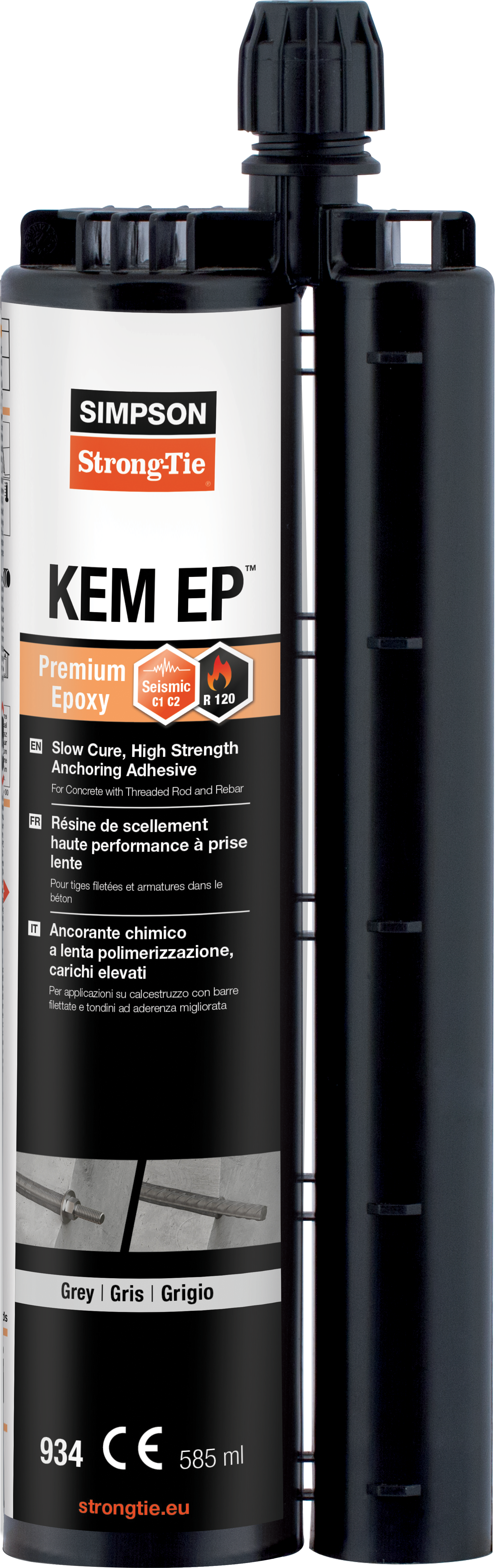

EPOKSYDOWA kotwa chemiczna PREMIUM do betonu zarysowanego
KEM EP to zaawansowana żywica epoksydowa do zamocowań ciężkich konstrukcji. Charakteryzuje się doskonałą przyczepnością i niskim skurczem, dzięki czemu jest odpowiednia do stosowania w otworach gładkich, wykonanych metodą wiercenia diamentowego.
Temperatura pracy: • krótkotrwała: do +72°C • długotrwała: do +50°C
ETA
Odporność ogniowa R120
Seismic C1 C2
Szczegóły produktu
Obrazy
Właściwości
Materiał
- Żywica epoksydowa
Zastosowanie
Obszar zastosowanie
- Konstrukcje stalowe
- Mocowania elementów drewnianych do betonu
- Budownictwo przemysłowe
- Konstrukcje stalowe (balustrady, wsporniki itp.)
- Kotwienie bram i maszyn
- Uciąglanie konstrukcji żelbetowych
Połączenia z
Do betonu zarysowanego i niezarysowanego z zastosowaniem prętów gwintowanych oraz prętów zbrojeniowych.
Możliwość stosowania w otworach wykonywanych metodą wiercenia diamentowego.
- Beton
- Cegła pełna
- Cegła kratówka
- Cegła ceramiczna drążona
- Lekka cegła komórkowa
- Pustak drążony z kruszywa zwykłego
- Pustak drążony z lekkiego kruszywa
- Beton komórkowy (ograniczona przydatność)
- Kamień naturalny¹
- Drewno
¹ W przypadku stosowania w kamieniu naturalnym lub marmurze należy przeprowadzić próbę aplikacyjną oraz odczekać 24-48 godzin w celu sprawdzenia ewentualnych reakcji materiałowych.
Szczegółowe instrukcje montażu oraz informacje techniczne znajdują się w dokumentacji technicznej produktu.
Dane techniczne
KEM EP
| Referencje | Nazwa | Kolor | Pojemość [ml] | Okres przechowywania | Ilość w opk. |
|---|---|---|---|---|---|
| 9340200000300 | KEM EP 934 | Grey | 585 | 24 | 12 |
Rozstaw kotew, odległości od krawędzi i grubość podłożą
| Referencje | Rozstaw kotew, odległości od krawędzi i grubość podłożą | ||||
|---|---|---|---|---|---|
| Głębokośc kotwienia | |||||
| Charakt. rozstaw kotew Scr, N [Scr,N] [mm] | Min. rozstaw kotew smin [Smin] [mm] | Charakt. odległość od krawędzi Ccr, N [ccr,N] [mm] | Min. odległość od krawędzi cmin [Cmin] [mm] | Min. grubość podłoża hmin [hmin] [mm] | |
| KEM EP + M8 | 240 | 40 | 120 | 35 | 110 |
| KEM EP + M10 | 270 | 50 | 135 | 40 | 120 |
| KEM EP + M12 | 330 | 60 | 165 | 45 | 140 |
| KEM EP + M16 | 380 | 75 | 190 | 50 | 161 |
| KEM EP + M20 | 510 | 95 | 255 | 60 | 214 |
| KEM EP + M24 | 630 | 115 | 315 | 65 | 266 |
| KEM EP + M27 | 720 | 125 | 360 | 75 | 300 |
| KEM EP + M30 | 810 | 140 | 405 | 80 | 340 |
Nośności obliczeniowe - Rozciąganie NRd [kN] Stal węglowa 5.8
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe - Stal węglowa 5.8 [kN] | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Rozciąganie - NRd [kN] | ||
| Beton zarysowany | Beton niezarysowany | ||
| C20/25 | C20/25 | ||
| KEM EP + M8 | 80 | 9.4 | 12.2 |
| KEM EP + M10 | 90 | 13.2 | 19.3 |
| KEM EP + M12 | 110 | 23.5 | 28.1 |
| KEM EP + M16 | 125 | 32.1 | 45.8 |
| KEM EP + M20 | 170 | 50.9 | 72.7 |
| KEM EP + M24 | 210 | 69.9 | 99.8 |
| KEM EP + M27 | 240 | 85.4 | 121.9 |
| KEM EP + M30 | 270 | 101.9 | 145.5 |
Nośności obliczeniowe - Ścinanie VRd [kN]
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe | ||
|---|---|---|---|---|
| Efektywna głębokość kotwienia hef | Ścinanie - VRd [kN] | |||
| Obciążenia statyczne i quasi-statyczne | ||||
| Stal węglowa 5.8 | Stal węglowa 8.8 | Stal nierdzewna A4 70 | ||
| KEM EP + M8 | 80 | 8.8 | 11.8 | 8.3 |
| KEM EP + M10 | 90 | 13.9 | 18.6 | 13.1 |
| KEM EP + M12 | 110 | 20.2 | 26.9 | 19 |
| KEM EP + M16 | 125 | 37.7 | 50.2 | 35.4 |
| KEM EP + M20 | 170 | 58.8 | 78.4 | 55.3 |
| KEM EP + M24 | 210 | 84.7 | 113 | 79.7 |
| KEM EP + M27 | 240 | 110.1 | 146.9 | 48.2 |
| KEM EP + M30 | 270 | 134.6 | 179.5 | 58.9 |
Nośności obliczeniowe na rozciąganie w warunkach sejsmicznych kategorii C1 – NRd,eq,c1 [kN] – stal węglowa klasy 5.8.
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe [kN] |
|---|---|---|
| Efektywna głębokość kotwienia hef | Kategoria sejsmiczna C1 | |
| Rozciąganie NRd,eq,C1 | ||
| C20/25 | ||
| KEM EP + M8 | 80 | 9.4 |
| KEM EP + M10 | 90 | 13.2 |
| KEM EP + M12 | 110 | 22.5 |
| KEM EP + M16 | 125 | 27.3 |
| KEM EP + M20 | 170 | 43.3 |
| KEM EP + M24 | 210 | 59.4 |
| KEM EP + M27 | 240 | 72.6 |
| KEM EP + M30 | 270 | 86.6 |
Nośności obliczeniowe na ścinanie w warunkach sejsmicznych kategorii C1 – VRd,eq,c1 [kN] z podkładką sejsmiczną
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe z podkładką sejsmiczną (αgap = 1,0) | ||
|---|---|---|---|---|
| Efektywna głębokość kotwienia hef | Kategoria sejsmiczna C1 [kN] | |||
| Ściananie Vrd,eq,C1 | ||||
| Stal węglowa 5.8 | Stal węglowa 8.8 | Stal nierdzewna A4 70 | ||
| KEM EP + M8 | 80 | 6.1 | 8.2 | 5.8 |
| KEM EP + M10 | 90 | 9.7 | 13 | 9.1 |
| KEM EP + M12 | 110 | 14.2 | 18.8 | 13.2 |
| KEM EP + M16 | 125 | 26.4 | 35.2 | 24.7 |
| KEM EP + M20 | 170 | 41.2 | 54.9 | 38.5 |
| KEM EP + M24 | 210 | 59.3 | 79.1 | 55.4 |
| KEM EP + M27 | 240 | 77.1 | 102.8 | 33.8 |
| KEM EP + M30 | 270 | 94.2 | 125.7 | 41.3 |
Nośności obliczeniowe na ścinanie w warunkach sejsmicznych kategorii C1 – VRd,eq,c1 [kN] bez podkładki sejsmicznej
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe bez podkładki sejsmicznej (αgap = 1,0) | ||
|---|---|---|---|---|
| Efektywna głębokość kotwienia hef | Kategoria sejsmiczna C1 [kN] | |||
| Ścinanie Vrd,eq,C1 | ||||
| Stal węglowa 5.8 | Stal węglowa 8.8 | Stal nierdzewna A4 70 | ||
| KEM EP + M8 | 80 | 3.1 | 4.1 | 2.9 |
| KEM EP + M10 | 90 | 4.9 | 6.5 | 4.6 |
| KEM EP + M12 | 110 | 7.1 | 9.4 | 6.6 |
| KEM EP + M16 | 125 | 13.2 | 17.6 | 12.4 |
| KEM EP + M20 | 170 | 20.6 | 27.5 | 19.3 |
| KEM EP + M24 | 210 | 29.7 | 39.6 | 27.7 |
| KEM EP + M27 | 240 | 38.6 | 51.4 | 16.9 |
| KEM EP + M30 | 270 | 47.1 | 62.9 | 20.7 |
Nośności obliczeniowe na rozciąganie w warunkach sejsmicznych kategorii C2 – NRd,eq,c2 [kN] – stal węglowa klasy 8.8/stal nierdzewna 70
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe dla stali (8.8 lub A4 70) [kN] |
|---|---|---|
| Efektywna głębokość kotwienia hef | Kategoria sejsmiczna C2 | |
| Rozciąganie NRd,eq,C2 | ||
| C20/25 | ||
| KEM EP + M12 | 110 | 16 |
| KEM EP + M16 | 125 | 20.1 |
| KEM EP + M20 | 170 | 35.6 |
| KEM EP + M24 | 210 | 53.8 |
Nośności obliczeniowe na ścinanie w warunkach sejsmicznych kategorii C2 – VRd,eq,c2 [kN] z podkładką sejsmiczną
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe z podkładką sejsmiczną (αgap = 1,0) | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Kategoria sejsmiczna C2 [kN] | ||
| Ścinanie Vrd,eq,C2 | |||
| Stal węglowa 8.8 | Stal nierdzewna A4 70 | ||
| KEM EP + M12 | 110 | 18.9 | 13.2 |
| KEM EP + M16 | 125 | 34.2 | 24.7 |
| KEM EP + M20 | 170 | 54.9 | 38.5 |
| KEM EP + M24 | 210 | 79.1 | 55.4 |
Nośności obliczeniowe na ścinanie w warunkach sejsmicznych kategorii C2 – VRd,eq,c2 [kN] bez podkładki sejsmicznej
| Referencje | Gł. kotwienia [mm] | Nośności obliczeniowe bez podkładki sejsmicznej (αgap = 1,0) | |
|---|---|---|---|
| Efektywna głębokość kotwienia hef | Kategoria sejsmiczna C2 [kN] | ||
| Ścinanie Vrd,eq,C2 | |||
| Stal węglowa 8.8 | Stal nierdzewna A4 70 | ||
| KEM EP + M12 | 110 | 9.5 | 6.6 |
| KEM EP + M16 | 125 | 17.1 | 12.4 |
| KEM EP + M20 | 170 | 27.5 | 19.3 |
| KEM EP + M24 | 210 | 39.6 | 27.7 |
Instalacja
Montaż
Parametry montażowe - beton
| Referencje | Gł. kotwienia [mm] | Parametry montażowe | ||||
|---|---|---|---|---|---|---|
| Efektywna głębokość kotwienia hef | Średnica wiercenia d0 [kN] | Głębokość wiercenia h0 ≥ | Średnica otworu przelotowego df ≤ | Rozmiar nasadki/klucza SW [kN] | Moment dokr. Tinst,max | |
| KEM EP + M8 | 80 | 10 | 80 | 9 | 13 | 10 |
| KEM EP + M10 | 90 | 12 | 90 | 12 | 17 | 20 |
| KEM EP + M12 | 110 | 14 | 110 | 14 | 19 | 40 |
| KEM EP + M16 | 125 | 18 | 125 | 18 | 24 | 60 |
| KEM EP + M20 | 170 | 22 | 170 | 22 | 30 | 100 |
| KEM EP + M24 | 210 | 28 | 210 | 26 | 36 | 170 |
| KEM EP + M27 | 240 | 30 | 240 | 30 | 41 | 250 |
| KEM EP + M30 | 270 | 35 | 270 | 33 | 46 | 300 |
Uwagi dotyczące wykresów obciążeń prętów gwintowanych w betonie:
1 kN ≈ 100 kgf
- Pojedyncze kotwienie bez uwzględnienia wpływu rozstawu kotew i odległości od krawędzi w betonie C20/25
- Metoda obliczeniowa zgodnie z normą EN 1992-4:2018 (γc = 1,5; ψsus = 1)
- Obciążenia projektowe Nrd i Vrd wynikają z obciążeń charakterystycznych podanych w certyfikacie ETA i uwzględniają współczynniki bezpieczeństwa częściowego ym
- Zalecane obciążenia N i V wynikają z obciążeń charakterystycznych podanych w certyfikacie ETA i uwzględniają współczynniki bezpieczeństwa częściowego γf = 1,4 oraz γm
- Wartości dla betonu zarysowanego obowiązują dla 50-letniego okresu eksploatacji; w przypadku 100 lat należy zapoznać się z kartą techniczną lub certyfikatem ETA
- Wartości obowiązują dla temperatury 24°C w warunkach długotrwałych i do 40°C w warunkach krótkotrwałych. W przypadku wyższych temperatur należy zapoznać się z certyfikatem ETA
- Pręty gwintowane ze stali nierdzewnej M27 i M30 klasy A4 50
- Wartość ścinania czystego przy odległości od krawędzi C ≥ 10xhnom
- Odporności sejsmiczne uwzględniają współczynniki αeq = 0,85 (pojedyncze kotwienie poddane rozciąganiu w przypadku zniszczenia stożka betonowego)
- Odporności sejsmiczne C2 na rozciąganie odnoszą się do prętów gwintowanych klasy co najmniej 8.8 dla stali węglowej i 70 dla stali nierdzewnej
- Wiercenie diamentowe objęte certyfikatem dotyczy wyłącznie betonu niezarysowanego
- W przypadku wszystkich innych warunków oraz w celu uzyskania bardziej szczegółowych informacji prosimy zapoznać się z kartą techniczną i certyfikatami ETA
Reference

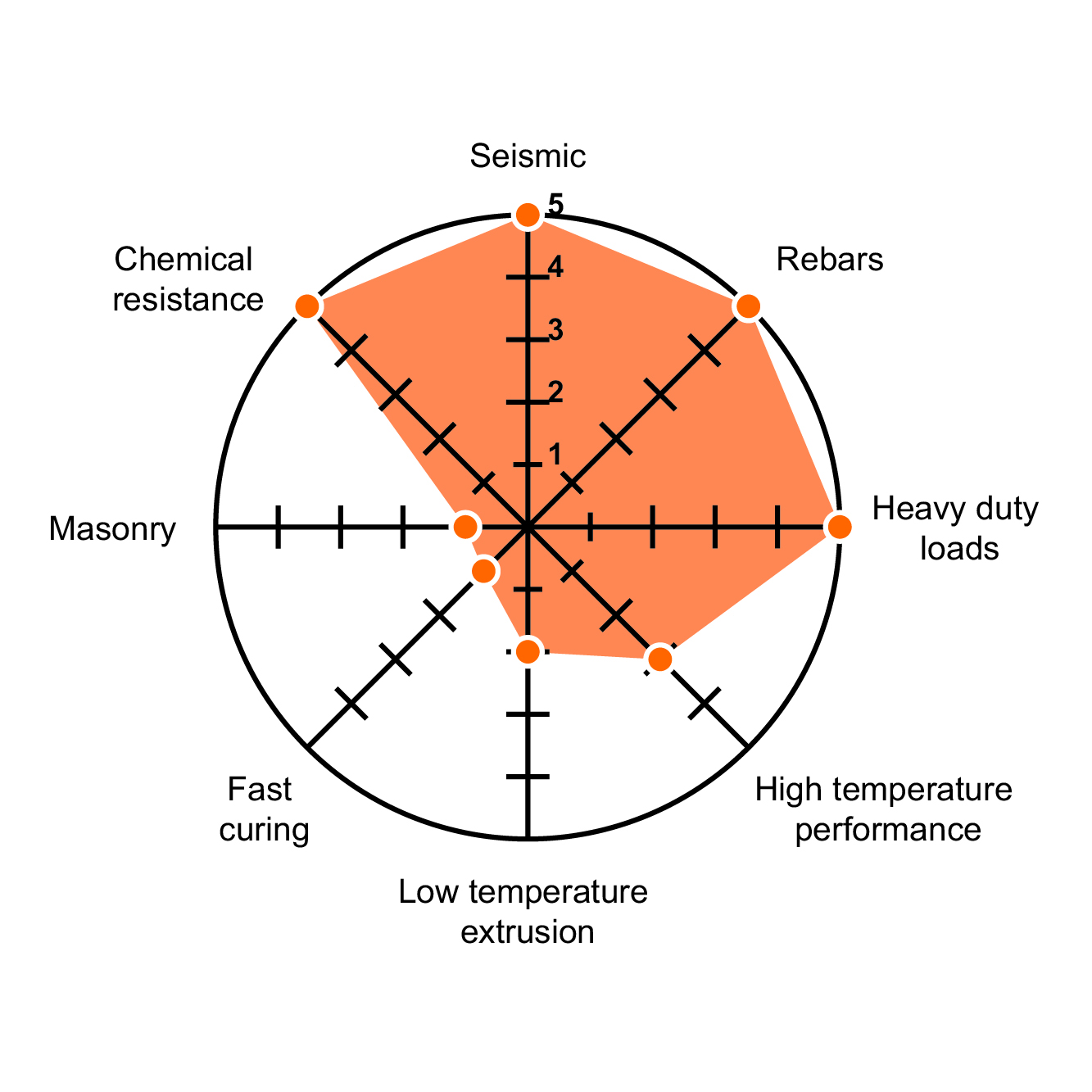

Właściwości
- Wysoka nośność
- Wysoka odporność chemiczna w bardzo agresywnym środowisku
- Powolny czas utwardzania
- 100-letni okres eksploatacji
- Odporność sejsmiczna C1 i C2
- Odporność ogniowa R120
Dodatkowe cechy produktu
- Europejska aprobata ETA-20/1284 dla kategorii C1 i C2 w STREFIE SEJSMICZNEJ EAD 330499-01-0601
- Europejska aprobata ETA-20/1284 dla betonu zarysowanego, opcja 1, o 100-letnim okresie eksploatacji zgodnie z EAD 330499-01-0601
- Europejska Aprobata Techniczna ETA‑21/0802 dla połączeń zbrojenia osadzanego po montażu (post‑installed rebar connection) o projektowanej trwałości 100 lat, dla obciążeń statycznych/quasi statycznych oraz sejsmicznych, zgodnie z dokumentem EAD 330087‑01‑0601.
- Zakres temperatur po utwardzeniu: -40 / +50°C (maks. 72°C przez krótki czas)
- Wysoka odporność chemiczna żywicy
- Możliwość wykonywania montażu nad głową (overhead installation).
Karta charakterystyki dostępna na stronie internetowej www.strongtie.eu/sd
