SWD

Dwugwintowe wkręty do drewna

Dwugwintowe wkręty do drewna są stosowana do nośnych konstrukcji drewnianych, takich jak montaż belek klejowych lub elementów CLT, w których mocowanie musi być ukryte. Śruba ma powłokę ochronną Protec +, które mają drugą klasę użytkowania C2.



Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Protec+
Protec+
Klasa użytkowania 2
Klasa użytkowania 2
Środowisko zewnętrzne
Środowisko zewnętrzne
Fastener Designer
Fastener Designer
SWD_SSTBP_homepage_PL_pl
SWD_SSTBP_homepage_LV_en
SWD_SSTBP_homepage_NO_no
SWD_SSTBP_homepage_DK_da
SWD Main Image.jpg

Szczegóły produktu

Obrazy

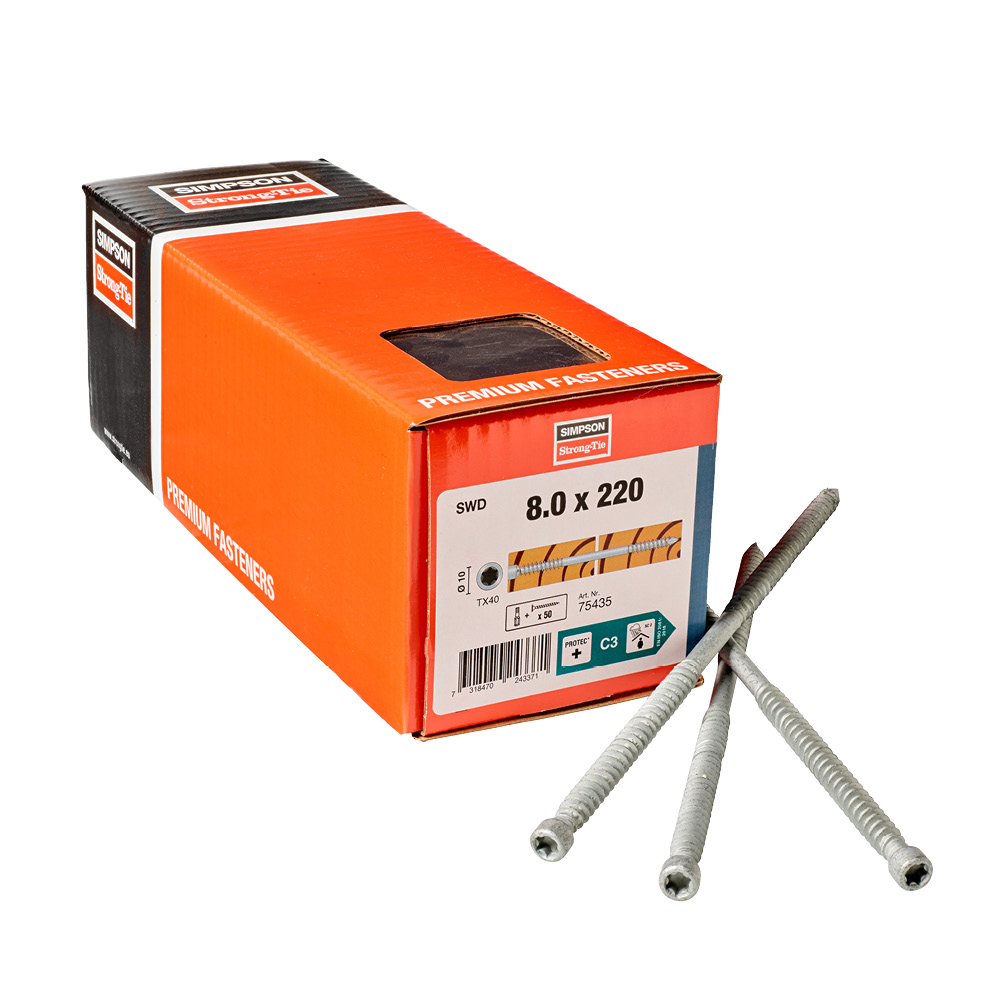

SWD Prod image.jpg

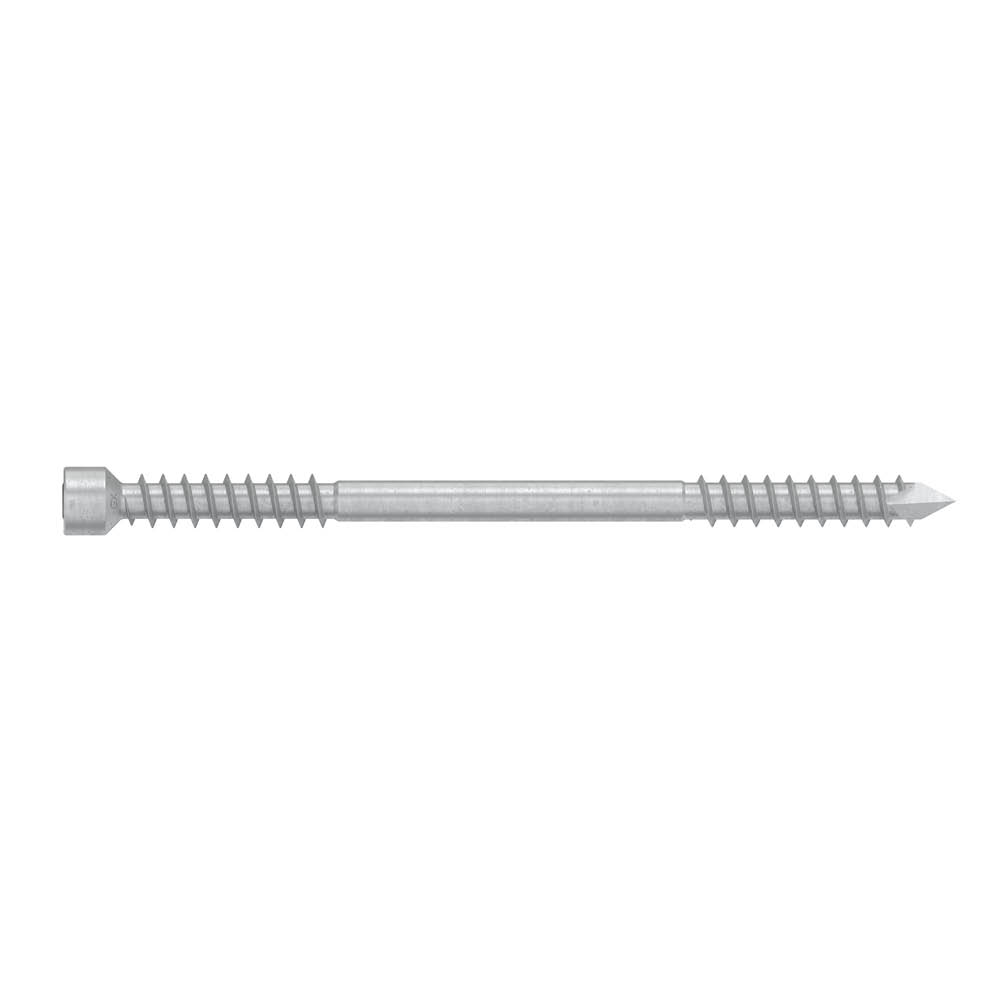

SWD Main Image.jpg

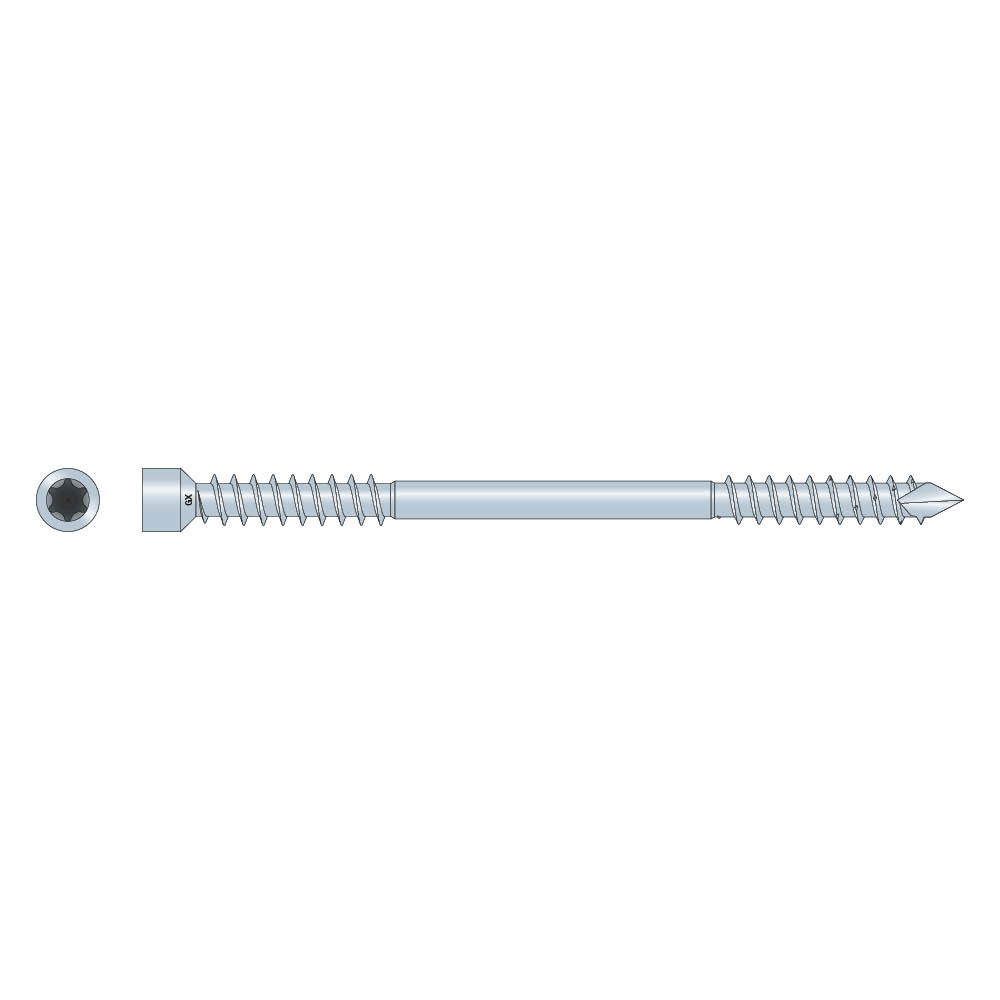

SWD Photo Gallery 1.jpg

Właściwości

Zalety

  • Cylindryczna główka wkręta
  • gwint dociągający
  • Szpic wkręta tępy podciety
  • Powłoka Protec® +

Materiał

Stal w połoce ochronnej  Protec®+

Zastosowanie

Obszar zastosowań

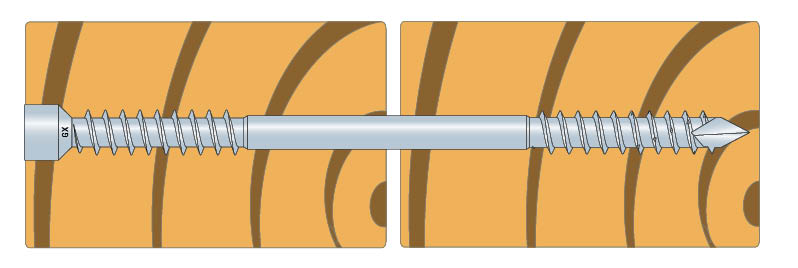

  • Połączenia masywnych elementów drewnianych CLT lub HBE

Dane techniczne

Wymiary łączników

Wymiary

Wymiary łączników
Numer referencyjnyWymiary łącznika[mm]
Kod produktuWymiary złącza[mm]
d[mm]Długość[mm]dh[mm]d1[mm]Ah[mm]ht[mm]lg1[mm]lg2[mm]tfix[mm]Bit[mm]
SWD6.5X65754256.56584--2821.5-T-30
SWD6.5X90754266.59084--4033.5-T-30
SWD6.5X130754276.513084--4033.5-T-30
SWD6.5X160754286.516084--6558.5-T-30
SWD6.5X190754296.519084--8073.5-T-30
SWD6.5X220754306.5220104--9588.5-T-30
SWD8.0X90754317.890105.4--4031.5-T-40
SWD8.0X130754327.8130105.4--4031.5-T-40
SWD8.0X160754337.8160105.4--6556.5-T-40
SWD8.0X190754347.8190105.4--8071.5-T-40
SWD8.0X220754357.8220105.4--9586.5-T-40
SWD8.0X245754367.8245105.4--107.599-T-40
SWD8.0X275754377.8275105.4--107.599-T-40
SWD8.0X300754387.8300105.4--135126.5-T-40
SWD8.0X330754397.8330105.4--135126.5-T-40

Właściwości charakterystyczne produktu

Numer referencyjnyScrew Parameters
Właściwości charakterystyczne produktu
Charakterystyczny moment uplastycznienia[Nm]Charakterystyczna wytrzymałość na wyrywanie[N/mm²]Charakterystyczna wytrzymałość na przeciaganie łba[N/mm²]Charakterystyczna wytrzymałość na rozciąganie[kN]Charakterystyczna wytrzymałość na skręcanie[Nm]Współczynnik oporu wkręcania
SWD6.5X6512.413.7-14.512.6≥ 1,5
SWD6.5X9012.413.7-14.512.6≥ 1,5
SWD6.5X13012.413.7-14.512.6≥ 1,5
SWD6.5X16012.413.7-14.512.6≥ 1,5
SWD6.5X19012.413.7-14.512.6≥ 1,5
SWD6.5X22012.413.7-14.512.6≥ 1,5
SWD8.0X9026.813.1-25.327.7≥ 1,5
SWD8.0X13026.813.1-25.327.7≥ 1,5
SWD8.0X16026.813.1-25.327.7≥ 1,5
SWD8.0X19026.813.1-25.327.7≥ 1,5
SWD8.0X22026.813.1-25.327.7≥ 1,5
SWD8.0X24526.813.1-25.327.7≥ 1,5
SWD8.0X27526.813.1-25.327.7≥ 1,5
SWD8.0X30026.813.1-25.327.7≥ 1,5
SWD8.0X33026.813.1-25.327.7≥ 1,5
SWD6.512.413.7-14.512.6-
SWD826.813.1-25.327.7-

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e21-0670-02-s-2.pdf
Pokaż historię
pl-dop-e21-0670.pdf

Europejska ocena techniczna (ETA)

eta-21-0670-2025-10-17.pdf
Pokaż historię
eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
