Bulldog® dwustronny
Pierścienie kolczaste Bulldog® pozwalają zaprojektować połączenie z użyciem mniejszej ilości śrub ściągających i dzięki temu zachować odpowiednie odległości miedzy śrubami i od krawędzi drewna. Sprawdzają się zarówno w połączeniu elementów drewnianych (Bulldog dwustronny) jak i połączeniu elementu drewnianego ze stalowym elementem (Bulldog jednostronny).




Szczegóły produktu
Właściwości
Materiał
Gatunek Stali:
- HC340LA
- DX51D
Ochrona antykorozyjna:
- Stal ocynkowana ogniowo metodą zanurzeniową grubość cynku ≥45
- Stal ocynkowana elektrolitycznie Z 275 g/m2 (20 µm)
Zalety
- Umożliwia demontaż
- Obróbka drewna nie jest konieczna
- Szeroki zakres asortymentu
- Mocne i trwałe połączenia
Zastosowanie
Połączenie
Belka - Belka
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo, stal.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Zastosowanie
Stosowane do połączenia elementów drewnianych dla zwiększenia nośności połączenia śrubowego w elementach konstrukcyjnych.
Dane techniczne
Wymiary - pierścienie okrągłe dwustronne C1
| Numer referencyjny | Wymiary[mm] | ||||||
|---|---|---|---|---|---|---|---|
| Other | Wymiary złącza[mm] | ||||||
| Typ | Ilość w opk. | Grubość[mm] | Ø (2) | Wysokość | |||
| Zewnętrzna | Otwór centralny | Ząb | Razem | ||||
| dc[mm] | d₁[mm] | Wysokość zęba[mm] | hc[mm] | ||||
| C1-50-B | C1 | 200.0 | 1 | 50 | 17 | 6 | 13 |
| C1-62-B | C1 | 100.0 | 1.2 | 62 | 21 | 7.4 | 16 |
| C1-75-B | C1 | 100.0 | 1.3 | 75 | 26 | 9.1 | 19.5 |
| C1-50G-B | C1 | 200.0 | 1 | 50 | 17 | 6 | 13 |
| C1-62G-B | C1 | 100.0 | 1.2 | 62 | 21 | 7.4 | 16 |
| C1-75G-B | C1 | 100.0 | 1.3 | 75 | 26 | 9.1 | 19.5 |
| C1-95G-B | C1 | 40.0 | 1.4 | 95 | 33 | 11.3 | 24 |
| C1-117G-B | C1 | 25.0 | 1.5 | 117 | 48 | 14.3 | 30 |
Minimalne odległości i nośności charakterystyczne
| Numer referencyjny | Wymiary[mm] | Shear connectors capacity | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Other | Wybrana grubośc drewna[mm] | Charakterystyczna nośnośc na ścinanie (bez uwzględnienia śruby)[kN] | Odległości minimlne[mm] | |||||||
| Typ | t₁[mm] | t₂[mm] | Rv.ₖ[kN] | Rozstaw prostopadle do włókien | Od końca obciążonego | Od końca nieobciążonego | Od boku obciążonego | Od boku nieobciążonego | Rozstaw równolegle do włókien | |
| a₂[mm] | a₃.ₜ[mm] | a₃.c α=₉₀°[mm] | a₄.ₜ α=₉₀°[mm] | a₄.c[mm] | a₁ α=₀°[mm] | |||||
| C1-50-B | C1 | 18 | 30 | 6.3 | 60 | 75 | 75 | 40 | 30 | 75 |
| C1-62-B | C1 | 23 | 37 | 8.7 | 75 | 93 | 93 | 50 | 38 | 93 |
| C1-75-B | C1 | 28 | 46 | 11.6 | 90 | 113 | 113 | 60 | 45 | 113 |
| C1-50G-B | C1 | 18 | 30 | 6.3 | 60 | 75 | 75 | 40 | 30 | 75 |
| C1-62G-B | C1 | 23 | 37 | 8.7 | 75 | 93 | 93 | 50 | 38 | 93 |
| C1-75G-B | C1 | 28 | 46 | 11.6 | 90 | 113 | 113 | 60 | 45 | 113 |
| C1-95G-B | C1 | 34 | 57 | 16.6 | 114 | 143 | 143 | 76 | 57 | 143 |
| C1-117G-B | C1 | 43 | 72 | 22.7 | 141 | 176 | 176 | 94 | 71 | 176 |
| C3-73/130G-B | C3 | 40 | 67 | 17.1 | 117 | 146 | 146 | 78 | 59 | 146 |
| C5-100G-B | C5 | 22 | 37 | 18 | 120 | 150 | 150 | 80 | 60 | 150 |
| C5-130G-B | C5 | 28 | 47 | 26.6 | 156 | 195 | 195 | 104 | 78 | 195 |
Nośności charakterystyczne zostały okreslone z godnie z zasadami zawartywmi w Eurokodzie 5.
Nosność pierścieni jest podana bez udziału śruby.
Instalacja
Montaż
Montaż

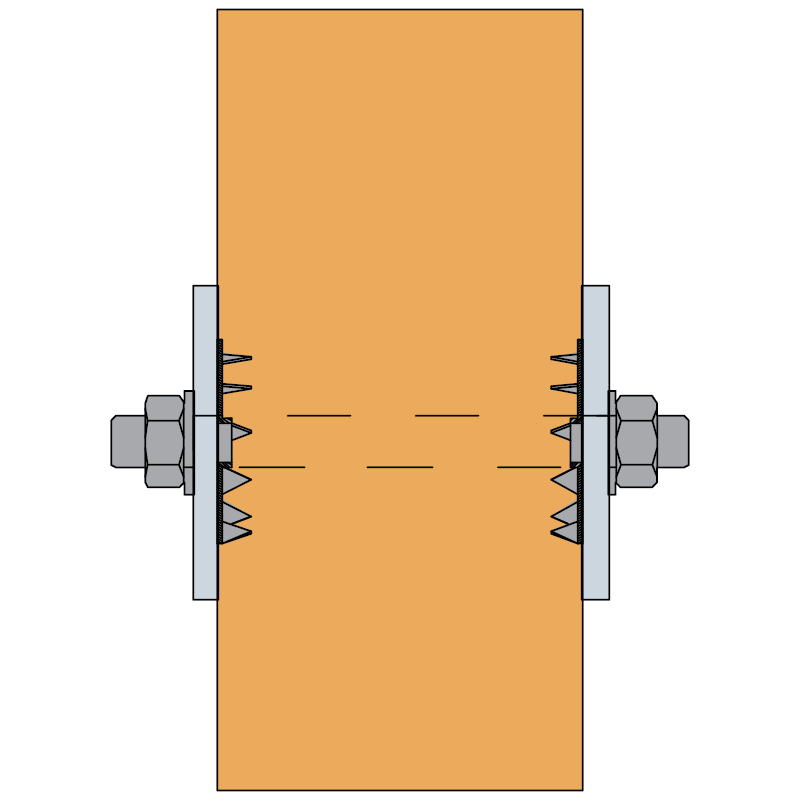

- Instalacja odbywa się podczas dokręcania śruby, zęby są wciskane w element drewniany.
- Montaż śrub wymaga zawsze dwóch podkładek.
