BNK

Blacha węzłowa

Blacha wezłowa BNK jest częścią systemu stężenia wiatrowego Simpson Strong-Tie łączącego centralny węzł w połaci dachowej.
Opracowane zostały dwa rodzaje blach węzłowych.
Do system stężenia wiatrowego 25 przeznaczonego do stężania konstrukcji małych i średnich więźb dachowych.
Do system stężenia wiatrowego 40 przeznaczonego do stężania konstrukcji dużych więźb dachowych.


Karta techniczna
Oznaczenie CE
Oznaczenie CE
ETA
ETA
EPD
EPD
Klasa użytkowania 2
Klasa użytkowania 2
Stal ocynkowana ogniowo metodą Sendzimira
Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Obrazy


Właściwości

Materiał

  • Gatunek Stali: S250GD
  • Ochrona antykorozyjna: Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

-

  • BNK connection brackets are included in one of our wind bracing systems, WFS25-14 (Windforce system 25). Here you get a complete set of wind bracing brackets for one intersection on one side of the roof (wind braces must be ordered separately).

Zastosowanie

Obszar zastosowań

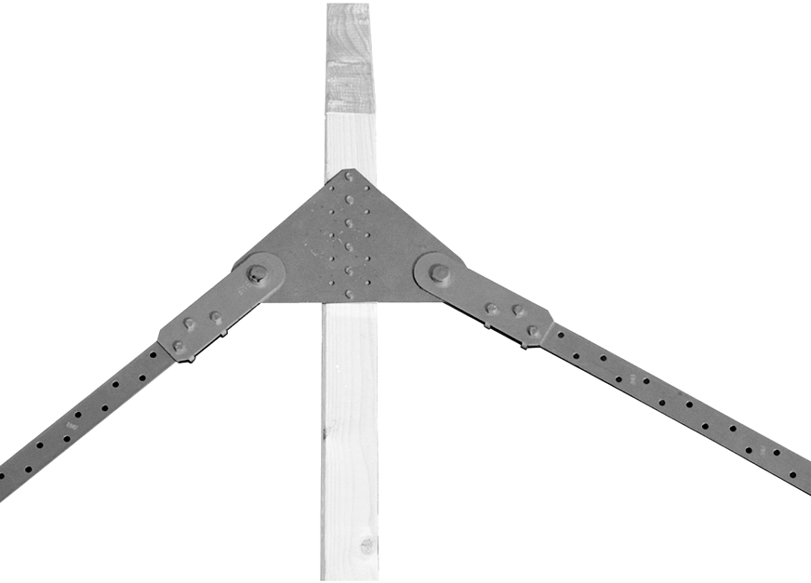

  • Blacha węzłowa BNK mocowana jest w centralnej szczytowej części więźby tworząc punkty łączące do stężenia połaci dachowej w systemie stężenia V. Mocowana tylko do elementu drewnianego.


Dane techniczne

Wymiary

Wymiary

Wymiary
Wymiary
Numer referencyjnyWymiary
OtherWymiary złącza[mm]Otwory
Waga[kg]A[mm]B[mm]Grubość[mm]Otwory
ŚrednicaLiczba
BNK25-140.2920012524 + 1516 + 2
BNK40/60-B0.5829019025 + 2113 + 2
BNK40/60-140.5629019025 + 1513 + 2

Nośności charakterystyczne BNK25 - 16xCNA3,1x40

Numer referencyjnyBracing capacity
Nosnosc charakterystyczna R₁,ₖ, mniejsza z:
Stal[kN]Szerokość drewna> 80 mm, przy kącie połączenia wynoszącym
30°35°40°45°50°55°60°
BNK25-1412.812.613.614.916.417.519.222

Nośności charakterystyczne BNK25 - 6xCNA3,1x40

Numer referencyjnyBracing capacity
Nosnosc charakterystyczna R₁,ₖ, mniejsza z:
Stal[kN]Szerokość drewna> 60 mm, przy kącie połączenia wynoszącym
30°35°40°45°50°55°60°
BNK25-1412.84.95.35.86.36.37.58.2

Nośności charakterystyczne BNK40/60- 13xCNA4,0x50

Numer referencyjnyBracing capacity
Nosnosc charakterystyczna R₁,ₖ, mniejsza z:
Stal[kN]Szerokość drewna> 80 mm, przy kącie połączenia wynoszącym
30°35°40°45°50°55°60°
BNK40/60-B21.417.719.621.824.126.628.827.6
BNK40/60-1421.417.719.621.824.126.628.827.6

Nośności charakterystyczne BNK40/60- 5xCNA4,0x50

Numer referencyjnyBracing capacity
Nosnosc charakterystyczna R₁,ₖ, mniejsza z:
Stal[kN]Szerokość drewna> 60 mm, przy kącie połączenia wynoszącym
30°35°40°45°50°55°60°
BNK40/60-B21.47.488.89.610.411.110.7
BNK40/60-1421.47.488.89.610.411.110.7

Instalacja

Montaż

Mocowanie

  • Mocowanie do drewna:
    Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ

Aprobaty i Deklaracje

Deklaracja właściwości użytkowych (DoP)

pl-dop-e10-0440-06-s.pdf
Pokaż historię
pl-dop-e10-0440-05.pdf
pl-dop-e10-0440-issue-4.pdf
pl-dop-e10-0440-issue-3-2.pdf
pl-dop-e10-0440-issue-2.pdf
pl-dop-e10-0440-issue-1.pdf

Europejska ocena techniczna (ETA)

eta-10-0440-2020-11-12.pdf
Pokaż historię
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
