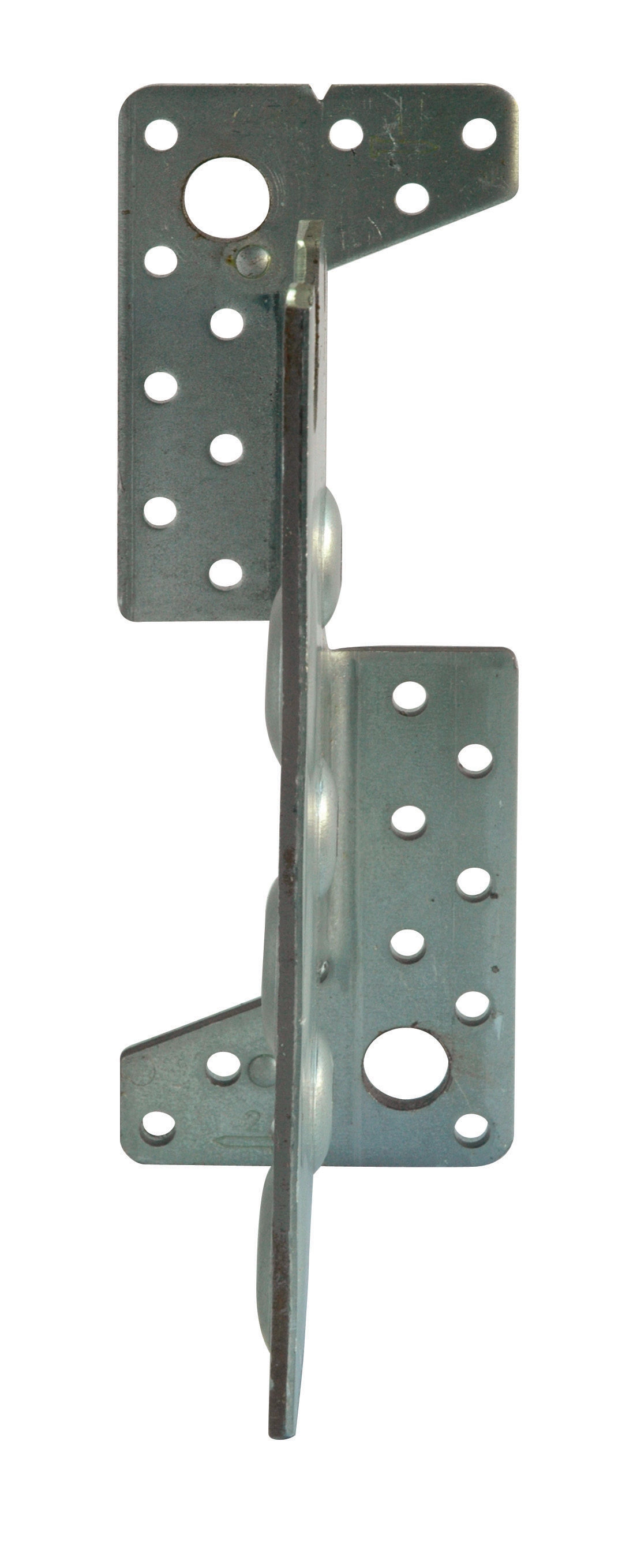

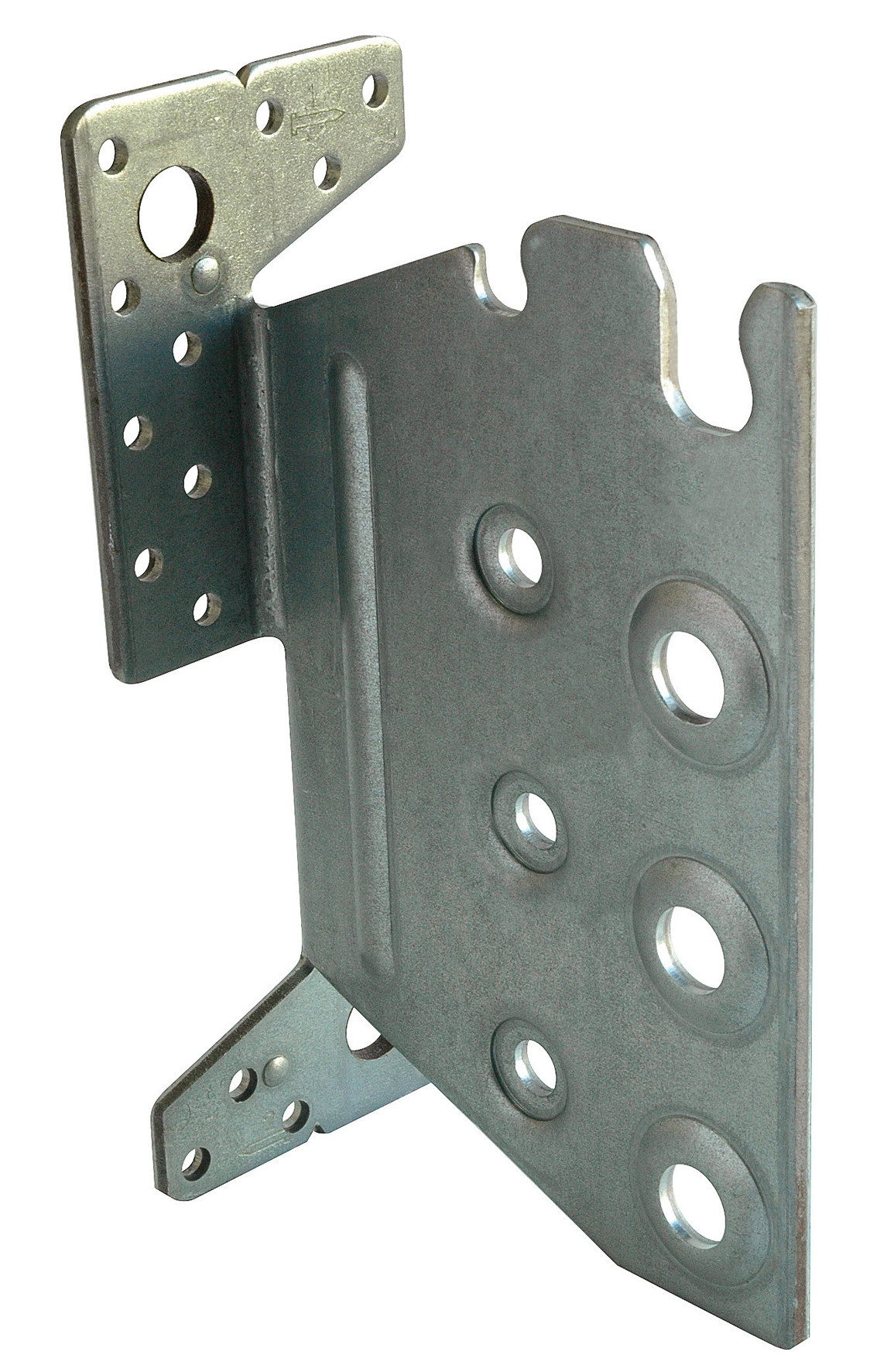

TUB

Wieszak belki ukryty

Wieszaki belki tego typu są stosowane do krytych mocowań belek. Najwyższy otwór otwarty w górę, pozwala zawiesić belkę na wieszaku i w łatwy sposób mocować pozostałe sworznie pasujące do tych wieszaków. Wieszaki belki powinny być o 40 mm niższe od wysokości belki.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Ocynk elektrolityczny 20µm

Odporność ogniowa R60

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 3,5 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Obliczone statycznie
Mocne i trwałe połączenia

Zastosowanie

Połaczenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo

Stosowane

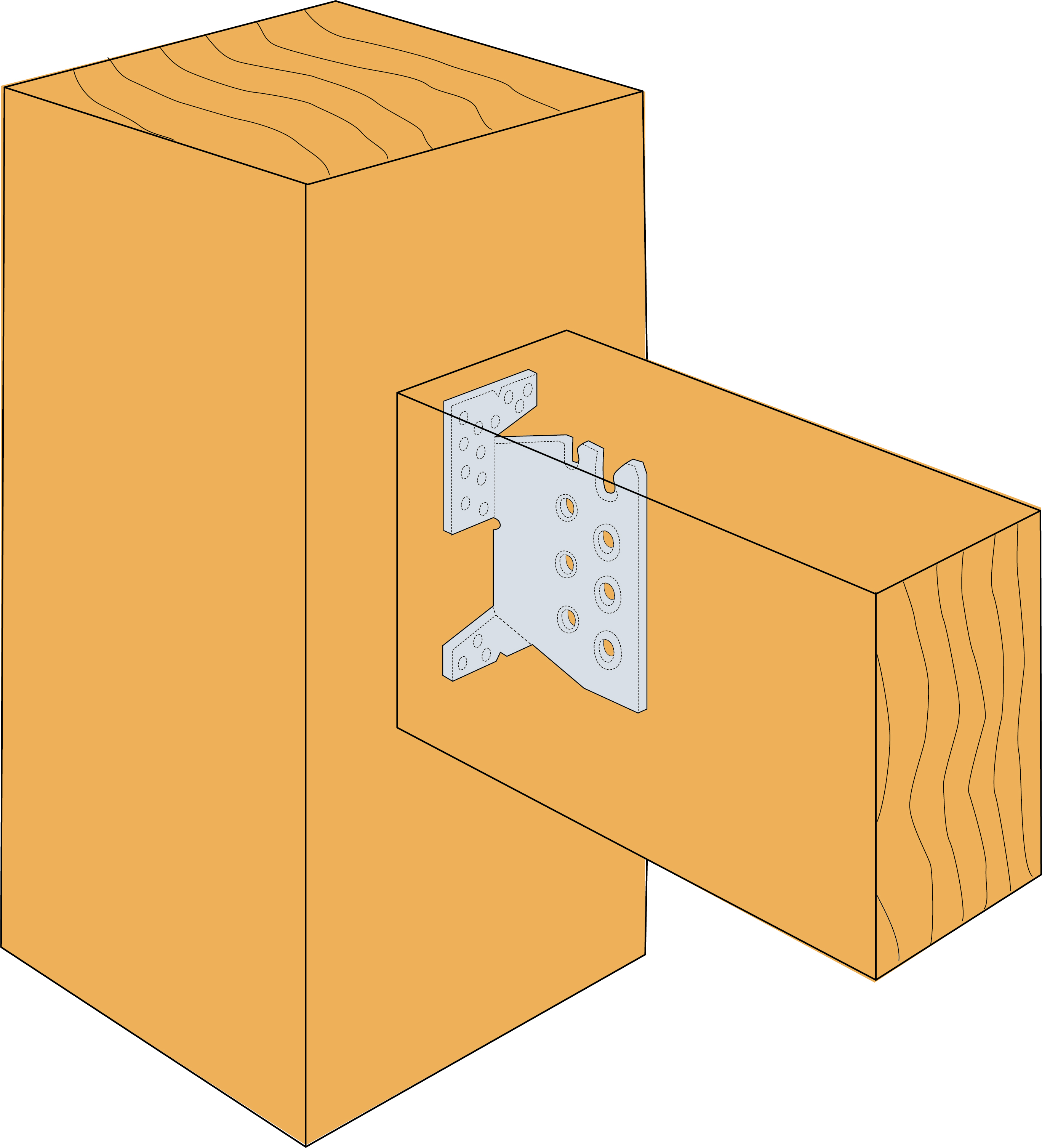

Do połączenia elementów z drewna litego, kompozytowego lub klejone warstwowo, z elementem głównym o podobnych właściwościach w połączeniach belka-belka, belka-słup.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Rozmiar belki drugorzędnej [mm]					Rozmiar elementu głównego [mm]	Wymiary złącza [mm]				Otwory - belka główna		Otwory - belka drugorzędna
	Szerokość		Wysokość			Szerokość słupa	A	B	C	t	Ø13	Ø5	Ø12,5
	szt.	Max.	Min β=0	Min β≠0	Max.	Min.	A	B	C	t	Ø13	Ø5	Ø12,5
TUB16	60	160	160	190	240	88	134	108	60	3.5	2	16	3
TUB20	60	160	200	225	280	88	174	108	60	3.5	2	20	4
TUB24	60	160	240	260	300	88	214	108	60	3.5	2	24	5
TUB28	60	160	280	295	340	88	254	108	60	3.5	2	28	6

Array

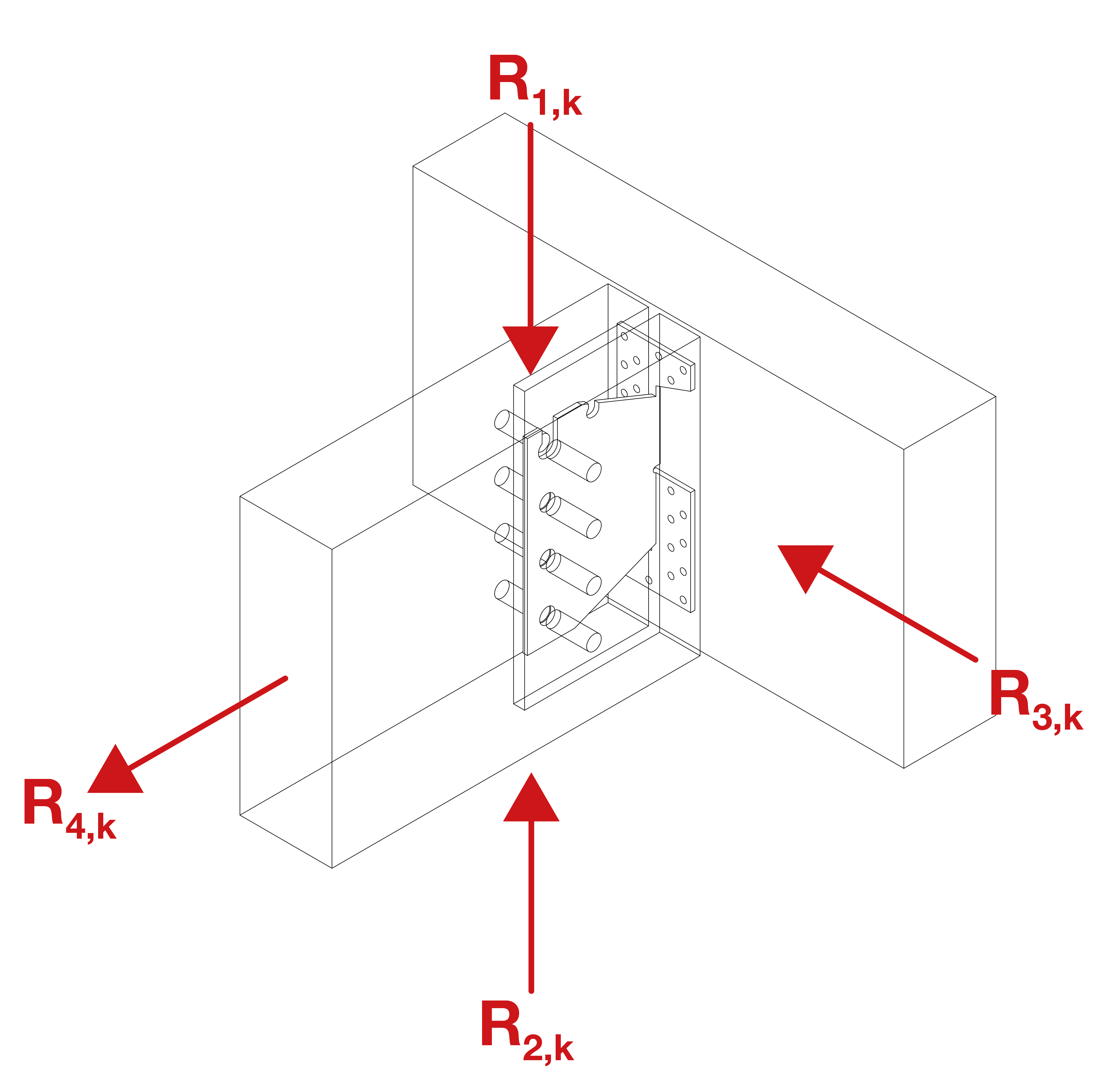

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie

Referencje	Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie
	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Belka główna		Belka drugorzędna		R_1,k						R_2,k
	szt.	Typ	szt.	Typ	Długość sworzni [mm]						Długość sworzni [mm]
	szt.	Typ	szt.	Typ	60	80	100	120	140	160	60	80	100	120	140	160
TUB16	16	CNA4,0x50	3	STD12	16.7	17.3	18.3	19.7	21.1	22.6	11.1	11.5	12.2	13.1	14.1	15.1
TUB20	20	CNA4,0x50	4	STD12	25.6	26.5	28.1	30	32.2	34.4	19.2	19.9	21.1	22.5	24.2	25.8
TUB24	24	CNA4,0x50	5	STD12	35.3	36.5	38.5	41.1	43.9	46.8	28.2	29.2	30.8	32.9	35.1	37.4
TUB28	28	CNA4,0x50	6	STD12	45.5	46.9	49.4	52.6	55.9	59.1	37.9	39.1	41.2	43.8	46.6	49.3

Array

Nośność charakterystyczna - połączenie belka-słup - pełne gwoździowanie

Referencje	Nośność charakterystyczna - połączenie belka-słup - pełne gwoździowanie
	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Element główny		Belka drugorzędna		R_1,k						R_2,k
	szt.	Typ	szt.	Typ	Długość sworznia [mm]						Długość sworznia [mm]
	szt.	Typ	szt.	Typ	60	80	100	120	140	160	60	80	100	120	140	160
TUB16	12	CNA4,0x50	3	STD12	15.2	15.8	16.8	18.1	19.4	20.8	10.1	10.5	11.2	12.1	12.9	13.9
TUB20	12	CNA4,0x50	4	STD12	21.6	22.3	23.6	25.1	26.4	26.6	16.2	16.7	17.7	18.8	19.8	20
TUB24	16	CNA4,0x50	5	STD12	30.4	31.4	33	34.8	35.5	35.5	24.3	25.1	26.4	27.8	28.4	28.4
TUB28	16	CNA4,0x50	6	STD12	35.3	35.5	35.5	35.5	35.5	35.5	29.4	29.6	29.6	29.6	29.6	29.6

Array

Nośność charakterystyczna - połączenie belka-belka - z kątem obrotu α=0° i kątem nachylenia

Referencje	Nośność charakterystyczna - połączenie belka-belka - z kątem obrotu α=0° i kątem nachylenia
	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Belka główna		Belka drugorzędna		R_1,k - nachylenie β=15°						R_1,k - nachylenie β=30°						R_1,k - nachylenie β=45°
	szt.	Typ	szt.	Typ	Długość sworzni [mm]						Długość sworzni [mm]						Długość sworzni [mm]
	szt.	Typ	szt.	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TUB16	16	CNA4,0x50	3	STD12	16.1	16.6	17.4	18.6	19.9	21.3	15.6	15.9	16.7	17.6	18.8	20	15.1	15.5	16.2	17	18	19.1
TUB20	20	CNA4,0x50	4	STD12	24.7	25.4	26.7	28.4	30.3	32.3	24	24.5	25.6	27	28.7	30.5	23.3	24	24.9	26.2	27.7	29.3
TUB24	24	CNA4,0x50	5	STD12	34.1	35	36.7	38.9	41.4	44.1	33.1	33.9	35.3	37.3	39.5	41.8	32.3	33.4	34.6	36.4	38.4	40.5
TUB28	28	CNA4,0x50	6	STD12	44.1	45	47.2	49.9	53	56.1	42.6	43.8	45.6	48	50.7	53.6	41.9	43.3	44.9	47.1	49.6	52.2

Array

Nośność charakterystyczna - połączenie belka-słup - z kątem obrotu α=0° i kątem nachylenia

Referencje	Nośność charakterystyczna - połączenie belka-belka - z kątem obrotu α=0° i kątem nachylenia
	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Element główny		Belka drugorzędna		R_1,k - nachylenie β=15°						R_1,k - nachylenie β=30°						R_1,k - nachylenie β=45°
	szt.	Typ	szt.	Typ	Długość sworzni [mm]						Długość sworzni [mm]						Długość sworzni [mm]
	szt.	Typ	szt.	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TUB16	12	CNA4,0x50	3	STD12	14.6	15.1	16	17.1	18.3	19.6	14.1	14.5	15.2	16.1	17.2	18.4	13.7	14	14.7	15.5	16.4	17.5
TUB20	12	CNA4,0x50	4	STD12	20.8	21.4	22.6	24	25.4	26.5	20.1	20.6	21.6	22.8	24.2	25.5	19.5	20	20.9	22	23.2	24.5
TUB24	16	CNA4,0x50	5	STD12	29.3	30.1	31.6	33.4	35	35.5	28.5	29.1	30.3	32	33.7	35.1	27.6	28.4	29.5	31	32.6	34.2
TUB28	16	CNA4,0x50	6	STD12	34.6	35.2	35.5	35.5	35.5	35.5	33.9	34.4	35.3	35.5	35.5	35.5	33	33.8	34.8	35.5	35.5	35.5

Array

Instalacja

Montaż

Mocowanie

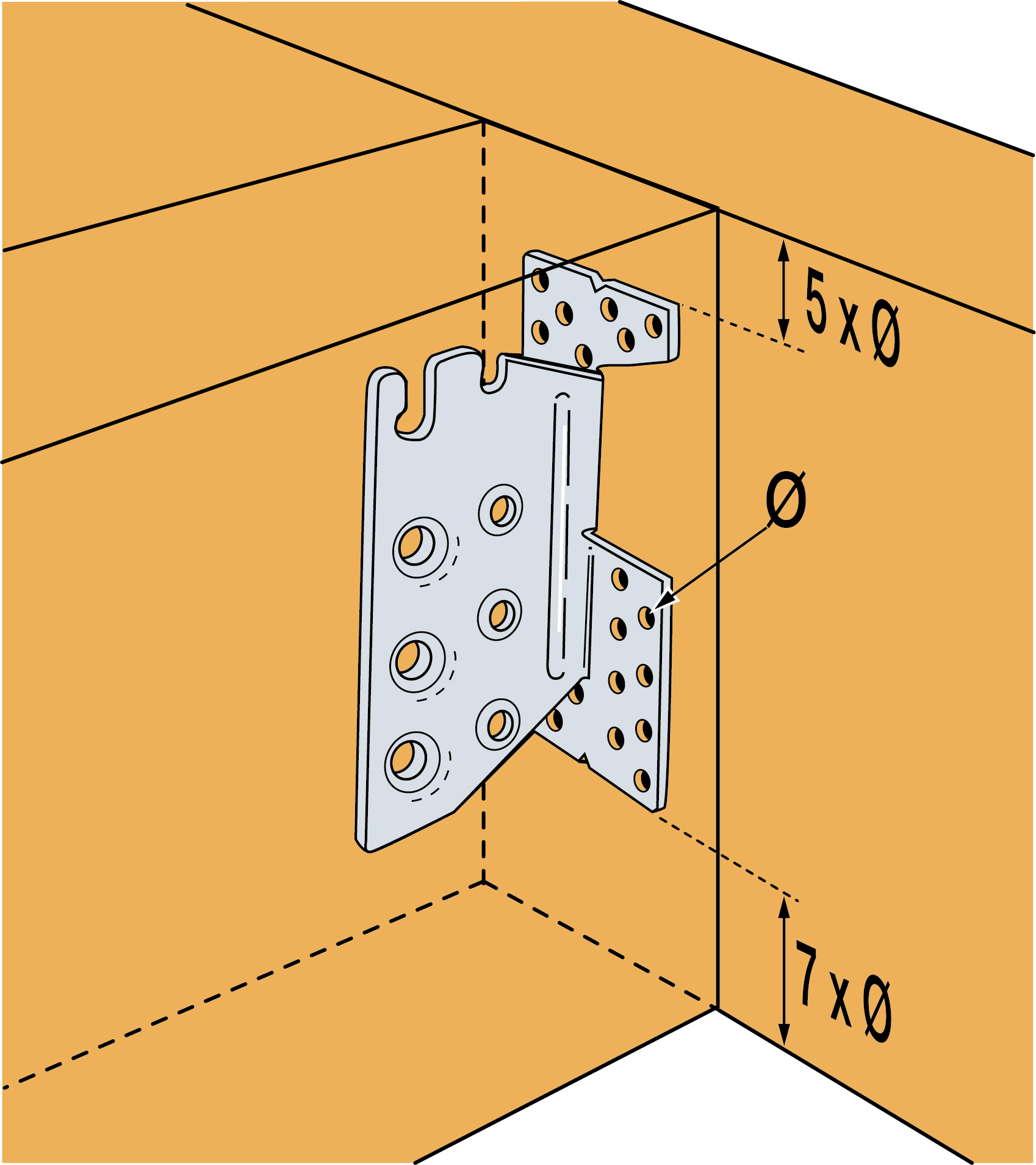

Połączenie złącza z belką główną następuje za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l. Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Połączenie z belką drugorzędna za pomocą sworzni stalowych STD8 lub STD12

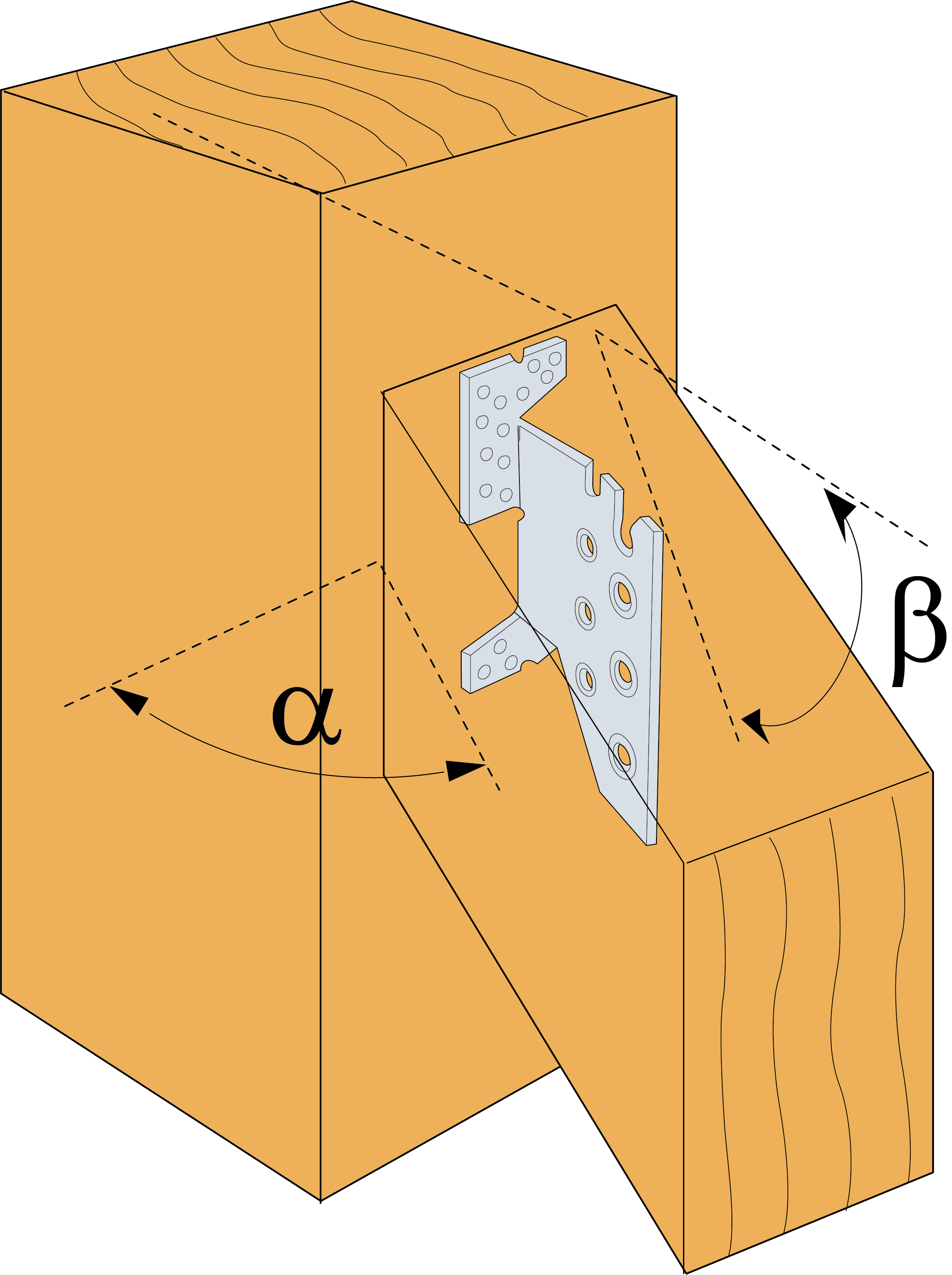

Assemblage avec pente sur poteau

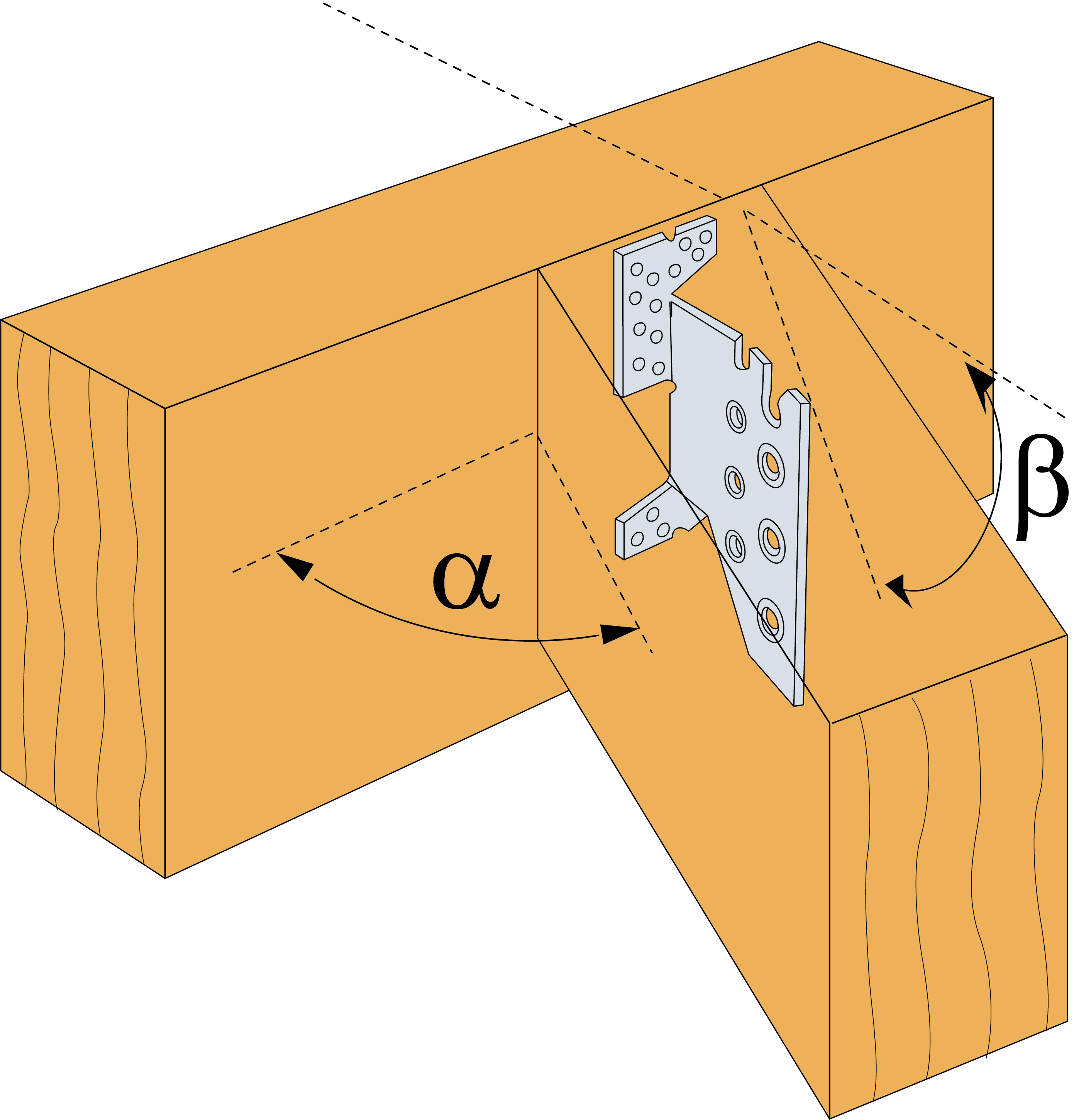

Assemblage avec pente sur poutre
